Audi A3 i S3 8V (2015) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A3 (8V) z lat: 2015.

Audi A3 8V z 2015 roku to model z trzeciej generacji Audi A3, który charakteryzuje się sportowym wyglądem i zaawansowanymi technologiami.

Wnętrze Audi A3 8V z 2015 roku było nowoczesne i stylowe, z wieloma zaawansowanymi funkcjami, takimi jak system multimedialny z ekranem dotykowym, system nawigacji satelitarnej, klimatyzację automatyczną oraz zaawansowane systemy bezpieczeństwa, takie jak asystent pasa ruchu, asystent parkowania i system monitorowania martwego pola.

Audi A3 8V z 2015 roku był dostępny w różnych wersjach nadwozia, w tym jako pięciodrzwiowy hatchback, trzydrzwiowy hatchback i czterodrzwiowy sedan. Samochód był napędzany różnymi silnikami, w tym benzynowymi, wysokoprężnymi i hybrydowymi, z mocą od 110 do 400 KM.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Panel przyrządów

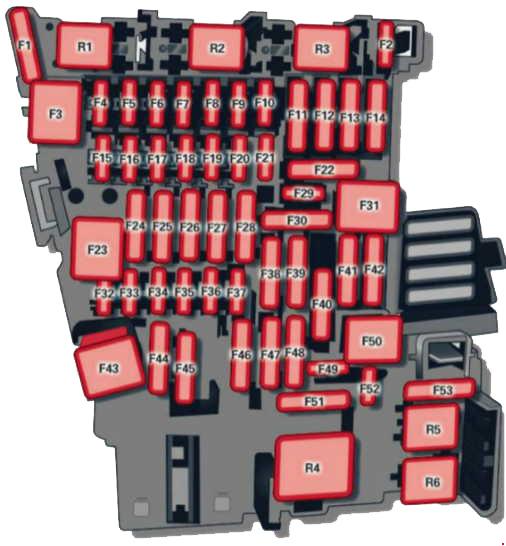

Audi A3 i S3 8V (2015) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F1 Elementy silnika 30
F2 Regulacja siedziska 10
F3 Pokrywa pompy hydraulicznej (kabriolet) 40
F4 Sterowanie MM, komponenty MMI 7,5
F5 Wejście 5
F6 System alarmowy antykradzieżowy 5
F7 Sterowanie klimatyzacją/ogrzewaniem, dźwignia zmiany biegów (automatyczna skrzynia biegów), ogrzewanie postojowe, cewka przekaźnika ogrzewania tylnej szyby 10
F8 Diagnoza, elektryczny włącznik hamulca postojowego, włącznik światła, czujnik deszczu/światła, oświetlenie wewnętrzne 10
F9 Moduł przełącznika kolumny kierownicy 1
F10 Wyświetlacz 5
F11 Odwracalne napinacze pasów bezpieczeństwa po stronie kierowcy 25
F12 Obszar MMI 15 / 20
F13 Adaptacyjny moduł sterujący przepustnic 20
F14 Dmuchawa układu klimatyzacji 30
F15 Elektroniczna blokada kolumny kierownicy 10
F 16 Obszar MMI 7,5
F17 Klaster instrumentów 5
F18 Tylna kamera 7,5
F19 Przekonać kluczowy moduł sterowania systemem, system zbiorników 7,5
F20 System zbiorników 7,5
F21 — —
F22 — —
F23 Oświetlenie zewnętrzne, podgrzewane dysze płynu do spryskiwaczy 40
F24 Panoramiczny moduł sterowania szyberdachem/górnym elektrycznie, górny zatrzask zasilania (kabriolet) 20 / 30
F25 Drzwi boczne/drzwi kierowcy (np. elektryczne szyby) 30
F26 Ogrzewanie siedzenia 30
F27 Wzmacniacz dźwięku 30
F28 Górny moduł sterujący zasilania, elektronika (Cabriolet) 5
F29 Światła wewnętrzne 7,5
F30 — —
F31 Oświetlenie zewnętrzne 40
F32 Systemy wspomagania kierowcy 7,5
F33 Poduszka powietrzna 5
F34 Podświetlenie przycisków, cewki górnej kabiny w przekaźniku ogrzewania (Cabriolet) i przekaźniku gniazdowym, dźwięk wnętrza, włącznik światła cofania, czujnik temperatury, czujnik poziomu oleju 7,5
F35 Diagnoza, system sterowania zasięgiem reflektorów, czujnik jakości powietrza, automatyczne przyciemnianie lusterka wstecznego 10
F36 Prawy kierunkowskaz / prawy reflektor LED 15
F37 Lewy kierunkowskaz / lewe światło główne LED 15
F38 — —
F39 Drzwi boczne drzwi/przedniego pasażera (na przykład elektryczne szyby) 30
F40 Gniazda 20
F41 Odwracalne napinacze pasów bezpieczeństwa po stronie pasażera z przodu 25
F42 Elementy centralnego zamka, system spryskiwaczy przedniej szyby 40
F43 Reflektory, oświetlenie 30
F44 Napęd na wszystkie koła 15
F45 — —
F46 — —
F47 — —
F48 — —
F49 Rozrusznik, czujnik sprzęgła, cewka przekaźnika świateł przednich 5
F50 — —
F51 — —
F52 — —
F53 Odmgławiacz tylnej szyby 30

Komora silnika

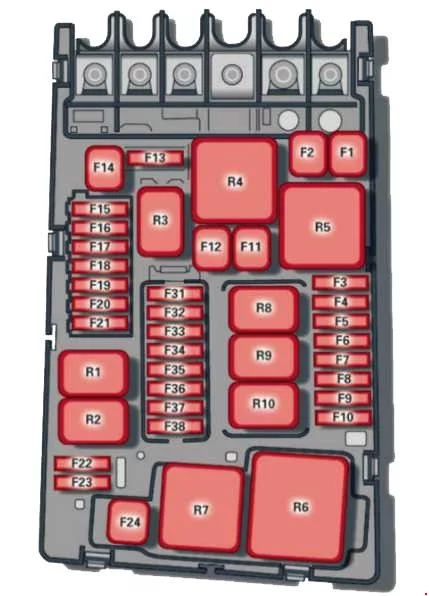

Audi A3 i S3 8V (2015) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
F1 Moduł sterujący ESC 40
F2 Moduł sterujący ESC 40
F3 Moduł sterujący silnika (benzyna/diesel) 15 / 30
F4 Chłodzenie silnika, elementy silnika, przekaźnik cewki pomocniczej nagrzewnicy (1+2), przekaźnik pompy wtrysku powietrza wtórnego 5 / 10
F5 Elementy silnika, układ zbiorników 7,5 / 10 / 15
F6 Czujnik światła hamowania 5
F7 Elementy silnika, pompy wody 7,5 / 10 / 15
F8 Czujnik tlenu 10 / 15
F9 Elementy silnika, drzwi wydechowe, moduł sterujący czasem żarzenia, zawór SULEV 5/10/20
F10 Wtryskiwacze paliwa, moduł sterowania paliwem 15 / 20
F11 Grzałka pomocnicza 2 40
F12 Grzałka pomocnicza grzałki 3 40
F13 Moduł sterowania automatyczną skrzynią biegów 15 / 30
F14 — —
F15 Klakson 15
F 16 Cewka zapłonowa 5 / 20
F17 Moduł ESC contra I, moduł sterujący silnika 7,5
F18 Zacisk 30 (napięcie odniesienia) 5
F19 Wycieraczki 30
F20 Klakson 10
F21 — —
F22 Diagnostyka terminala SO 5
F23 Rozrusznik 30
F24 Grzałka pomocnicza 1 40
F25 — —
F26 — —
F27 — —
F28 — —
F29 — —
F30 — —
F31 Pompa próżniowa 15
F32 Reflektory LED 5

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
