Audi A3 i S3 8Y (2021) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Audi A3 i S3 (8Y) z lat: 2021.

Audi A3 8Y to najnowsza, czwarta generacja modelu A3, która zadebiutowała w 2020 roku i jest dostępna na rynku od 2021 roku. Jest to samochód kompaktowy, który oferuje nowoczesny wygląd, wysoką jakość wykonania oraz zaawansowane technologie.

Wizualnie Audi A3 8Y prezentuje się bardzo nowocześnie i sportowo, z dynamicznymi liniami nadwozia, dużym wlotem powietrza i ostrymi reflektorami LED. Wnętrze samochodu również zostało odświeżone i oferuje bardziej futurystyczny design, a także wykorzystuje najnowsze technologie, takie jak cyfrowy kokpit Audi Virtual Cockpit, duży ekran dotykowy i systemy bezpieczeństwa i asystujące w prowadzeniu.

Pod maską Audi A3 8Y znajdziemy różne rodzaje silników, w tym benzynowe i wysokoprężne, z mocą od 110 do 306 KM. Samochód jest również dostępny w wersji hybrydowej typu plug-in, która łączy silnik benzynowy z elektrycznym, oferując ekonomiczny i przyjazny dla środowiska sposób jazdy.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Kolor [Ampery]

  • Czarny [1]
  • Fioletowy [3]
  • Jasnobrązowy [5]
  • Brązowy [15]
  • Czerwony [10]
  • Niebieski [15]
  • Żółty [20]
  • Biały lub przezroczysty [25]
  • Zielony [30]
  • Pomarańczowy [40]

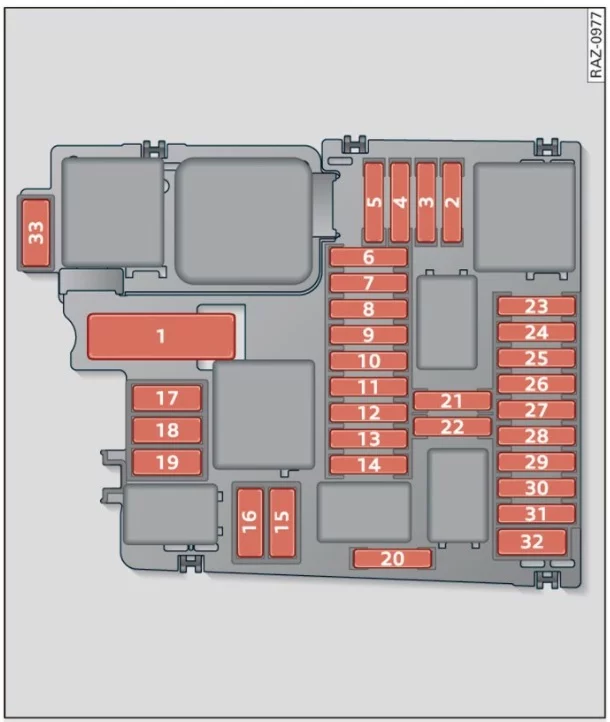

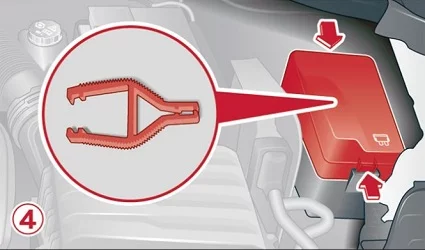

Skrzynka bezpieczników w komorze silnika

Audi A3 i S3 8Y (2021) - schematy bezpieczników i przekaźników

Audi A3 i S3 8Y (2021) - schematy bezpieczników i przekaźników

Numer Opis
F1 –
F2 Moduł sterujący układu napędowego;

Elektroniczna kontrola stabilizacji (ESC);

ABS.

F3 Elementy silnika;

Pompa paliwa;

Klimatyzacja;

Ładowarka wysokiego napięcia;

Elektryczny układ napędowy.

F4 Lewy reflektor
F5 Prawy reflektor
F6 –
F7 Chłodzenie płynu przekładniowego skrzyni biegów
F8 Wspomaganie hamulców
F9 Klakson
F10 Wycieraczki
F11 System klimatyzacji
F12 Moduł kontroli skrzyni biegów
F13 Elektroniczna kontrola stabilizacji (ESC);

ABS.

F14 Ogrzewanie postojowe;

Generator dźwięku.

F15 Elektroniczna kontrola stabilizacji (ESC);

ABS.

F16 Automatyczna skrzynia biegów
F17 Oczyszczanie spalin;

Klimatyzacja;

Ogrzewanie postojowe.

F18 Klimatyzacja;

Ogrzewanie postojowe.

F19 –
F20 –
F21 Moduł sterujący układu napędowego
F22 Start silnika
F23 Moduł sterujący układu napędowego
F24 Elementy silnika;

Moduł diesla;

Oczyszczanie spalin;

Diagnostyka wycieków paliwa;

Czujnik poziomu i temperatury oleju;

Chłodzenie silnika.

F25 Elementy silnika;

Oczyszczanie spalin.

F26 Elementy silnika;

Drzwi wydechowe;

Diagnostyka wycieków paliwa;

Chłodzenie silnika;

Chłodzenie płynu przekładniowego skrzyni biegów;

Oczyszczanie spalin.

F27 Podgrzewany czujnik tlenu
F28 Elementy silnika
F29 Pompa paliwa;

Moduł sterowania skrzynią biegów.

F30 Chłodzenie silnika
F31 –
F32 –
F33 Klimatyzacja;

Ogrzewanie postojowe.

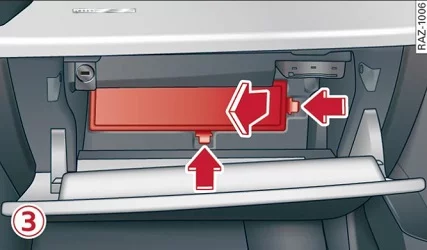

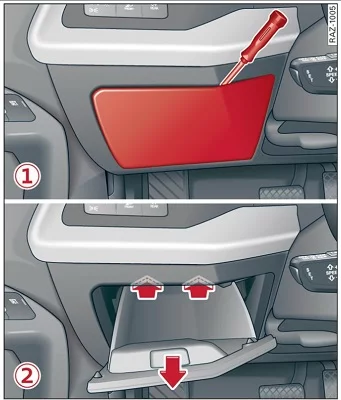

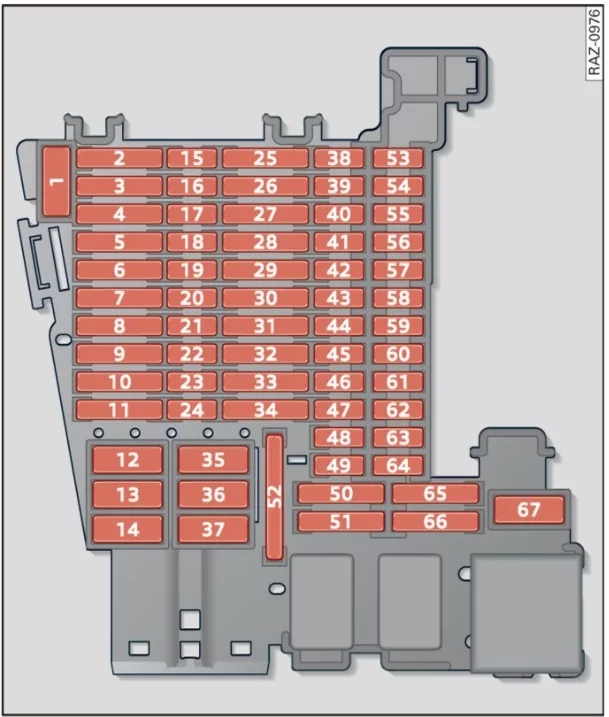

Skrzynka bezpiecznikowa w przedziale pasażerskim

Kierownica po lewej stronie

Audi A3 i S3 8Y (2021) - schematy bezpieczników i przekaźników

Kierownica po prawej stronie

Audi A3 i S3 8Y (2021) - schematy bezpieczników i przekaźników

Audi A3 i S3 8Y (2021) - schematy bezpieczników i przekaźników

Numer Opis
F1 –
F2 –
F3 Hak holowniczy
F4 Oczyszczanie spalin;

Elementy napędu.

F5 Dźwignia zmiany biegów automatycznej skrzyni biegów
F6 Moduł sterowania układem elektrycznym pojazdu
F7 Moduł sterowania układem elektrycznym;

Sterowanie ogrzewaniem siedzeń.

F8 Panoramiczny szklany dach
F9 Moduł sterujący przednich drzwi po stronie kierowcy;

Tylne okno elektryczne po stronie kierowcy.

F10 –
F11 Hak holowniczy
F12 Moduł sterowania układem elektrycznym pojazdu
F13 Moduł sterowania układem elektrycznym pojazdu
F14 System dźwiękowy
F15 –
F16 Moduł sterowania poduszką powietrzną
F17 Oczyszczanie spalin
F18 Blokada kolumny kierownicy;

Wygodny dostęp i uruchomienie modułu kontroli autoryzacji.

F19 Klaster instrumentów;

Moduł połączeń alarmowych

F20 USB;

System Infotainment.

F21 Moduł sterujący systemów wspomagania kierowcy;

System kamer;

Asystent pasa;

Pokrywa bagażnika.

F22 –
F23 Podparcie lędźwiowe po stronie pasażera z przodu
F24 Moduł sterujący napędem na wszystkie koła
F25 Napinacz pasa bezpieczeństwa, lewy przedni
F26 Moduł sterujący przednich drzwi po stronie pasażera;

Tylne okno elektryczne po stronie pasażera.

F27 Napinacz pasa bezpieczeństwa, prawy przedni
F28 Awaryjny punkt odcięcia akumulatora wysokiego napięcia
F29 Hak holowniczy
F30 System Infotainment
F31 Hak holowniczy
F32 –
F33 Podparcie lędźwiowe po stronie kierowcy z przodu
F34 –
F35 Moduł sterowania układem elektrycznym pojazdu
F36 Dmuchawa układu klimatyzacji
F37 Pokrywa bagażnika
F38 –
F39 Elektroniczna kolumna kierownicy
F40 Alarm antykradzieżowy
F41 Złącze diagnostyczne
F42 Dźwignia zmiany biegów automatycznej skrzyni biegów
F43 Monitorowanie ciśnienia w oponach;

Sterowanie klimatyzacją;

Ogrzewanie postojowe;

Czujnik temperatury wnętrza;

Przekaźnik ogrzewania tylnej szyby.

F44 Czujnik cząstek stałych;

Moduł sterujący elektroniki dachowej;

Przycisk hamulca postojowego;

Alarm przeciwkradzieżowy;

Złącze diagnostyczne;

Regulacja zasięgu reflektorów;

Moduł sterujący otwieraniem drzwi garażowych;

Włącznik światła;

Czujnik światła i deszczu.

F45 Elektroniczna kolumna kierownicy
F46 Kontrola głośności;

Centralny wyświetlacz;

Wyświetlacz Head-up.

F47 Kontrola zawieszenia
F48 USB
F49 –
F50 –
F51 –
F52 Gniazdo 12V
F58 Moduł sterujący systemów wspomagania kierowcy;

Kamera przednia;

Pomoc w parkowaniu.

F59 System klimatyzacji;

Dźwięk zewnętrzny;

Lusterko wsteczne;

Włącznik światła cofania;

Panel przełączników konsoli środkowej;

Czujnik jakości powietrza;

Przekaźnik gniazda 12 V.

F60 Złącze diagnostyczne
F61 Czujnik położenia sprzęgła;

Elektryczny układ napędowy;

Akumulator wysokonapięciowy.

F64 System wykrywania pasażerów po stronie pasażera;

Wyłączenia lampki ostrzegawczej poduszki powietrznej po stronie pasażera.

F65 Dźwięk zewnętrzny
F66 Wycieraczka tylnej szyby
F67 Odmgławiacz tylnej szyby
