BMW 5 E39 (1996-2003) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW 5 E39 z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

BMW 5 E39 to czwarta generacja modelu BMW Serii 5, produkowana w latach 1995-2003. Oto kilka informacji na temat BMW 5 E39:

  1. Design: BMW 5 E39 charakteryzuje się eleganckim i klasycznym designem, który nadal wygląda nowocześnie i atrakcyjnie. Ma smukłe proporcje, harmonijne linie i charakterystyczną podwójną nerkę na przednim grillu. Jest dostępne w wersji sedan oraz kombi (Touring).
  2. Silniki: BMW 5 E39 było dostępne z różnymi silnikami benzynowymi i wysokoprężnymi. W przypadku silników benzynowych, moc sięgała od około 1.8 litra do 4.9 litra, a w przypadku silników wysokoprężnych od 2.0 do 3.0 litra. Oferowano również silniki V8 o większej pojemności.
  3. Wnętrze: Kabina BMW 5 E39 oferuje wysoką jakość wykończenia i luksusowy design. Przestronne fotele są wygodne zarówno dla kierowcy, jak i pasażerów. Deska rozdzielcza jest ergonomiczna i funkcjonalna, a materiały użyte do wykończenia są wysokiej jakości.
  4. Technologia i wyposażenie: BMW 5 E39 wprowadziło wiele nowych technologii i systemów bezpieczeństwa. Oferowane było z takimi opcjami jak klimatyzacja, nawigacja GPS, system audio wysokiej jakości, skórzana tapicerka, elektrycznie regulowane fotele i wiele innych. W późniejszych latach produkcji pojawił się także system iDrive.
  5. Zawieszenie i jazda: BMW 5 E39 jest znane z doskonałych właściwości jezdnych i precyzyjnego prowadzenia. Zawieszenie jest odpowiednio wyważone, co zapewnia komfortową jazdę zarówno na długich trasach, jak i w warunkach miejskich. Samochód oferuje również dobre osiągi, zwłaszcza w wersjach z mocniejszymi silnikami.

BMW 5 E39 jest uważane za jedną z najlepszych generacji serii BMW Serii 5. Połączenie eleganckiego designu, luksusowego wnętrza, zaawansowanej technologii i znakomitych osiągów czynią go popularnym wyborem w segmencie średnich limuzyn.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w komorze silnika

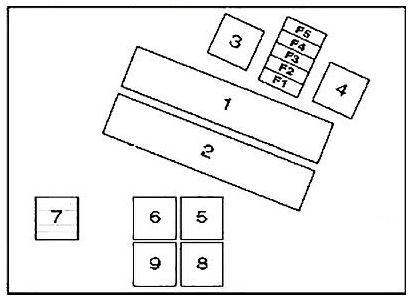

Schemat skrzynki bezpieczników (komora silnika, typ 1)

BMW 5 E39 (1996-2003) - schematy bezpieczników i przekaźników
Numer Opis
1 Moduł sterujący silnika
2 Moduł kontroli skrzyni biegów
3 Bezpiecznik modułu sterującego silnika
4 Przekaźnik modułu sterującego silnika
5 Przekaźnik silnika wycieraczek szyby przedniej I
6 Przekaźnik silnika wycieraczek szyby przedniej II
7 Przekaźnik silnika dmuchawy skraplacza klimatyzacji I
8 Przekaźnik silnika dmuchawy skraplacza klimatyzacji III
9 Przekaźnik ABS

Schemat skrzynki bezpieczników (komora silnika, typ 2)

Numer Ampery [A] Opis
1 Moduł sterujący silnika (ECM)
2 Moduł kontroli skrzyni biegów (TCM)
3 Przekaźnik kontroli silnika (EC)
4 Przekaźnik cewki zapłonowej- z wyjątkiem 520i (22 6S 1)/525i/530i
5 Przekaźnik silnika wycieraczek szyby przedniej 1
6 Przekaźnik silnika wycieraczek szyby przedniej 2
7 Przekaźnik silnika dmuchawy skraplacza AC 1 (do 03/98)
8 Przekaźnik silnika dmuchawy skraplacza AC 3 (do 03/98)
9 Przekaźnik pompy wtórnego wtrysku powietrza (AIR)
F1 30A Moduł sterujący silnika (ECM);

Zawór upustowy pochłaniacza par paliwa (EVAP);

Czujnik masowego przepływu powietrza (MAF);

Czujnik położenia wałka rozrządu (CMP);

1 .termostat płynu chłodzącego silnik-535i/540i.

F2 30A Pompa wtórnego wtrysku powietrza (AIR);

Elektromagnes sterujący powietrzem kolektora dolotowego;

Wtryskiwacze (z wyjątkiem 520i (22 6S1)/525i/530i);

Moduł sterujący silnika (ECM);

Zawór upustowy pochłaniacza spalin (EVAP);

Siłownik położenia wałka rozrządu (CMP) 1 i 2;

Siłownik sterowania prędkością biegu jałowego (ISC).

F3 20A Czujnik położenia wału korbowego (CKP);

Czujnik położenia wałka rozrządu (CMP);

Czujnik masowego przepływu powietrza (MAF).

F4 30A Podgrzewane czujniki tlenu (H02S);

Moduł sterujący skrzyni biegów (TCM).

F5 30A Przekaźnik cewki zapłonowej — z wyjątkiem 520i (22 6S1)/525i/530i

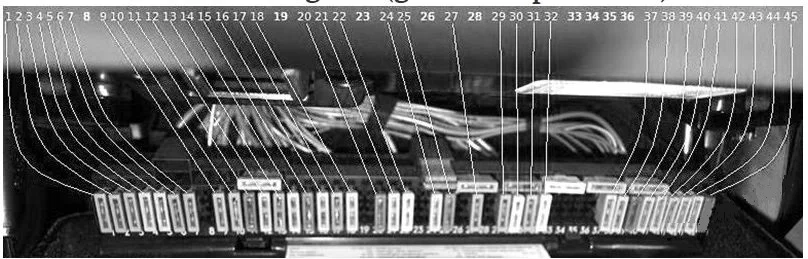

Skrzynka bezpieczników w schowku

BMW 5 E39 (1996-2003) - schematy bezpieczników i przekaźników

Przyporządkowanie bezpieczników w schowku (do 03.1998)

Numer Ampery [A] Opis
F1 30A Przekaźnik silnika wycieraczek szyby przedniej
F2 30A Spryskiwacze reflektorów
F3 15A Klakson
F4 20A Wielofunkcyjny moduł sterujący
F5 20A/30A Szyberdach
F6 30A Elektryczne lusterko zewnętrzne po stronie pasażera
F7 20A/30A Przekaźnik silnika dmuchawy skraplacza AC 1
F8 – –
F9 15A Moduł sterowania AC/grzałką
F10 30A Regulacja fotela – strona pasażera
F11 7,5A Wielofunkcyjny moduł sterujący – zmienne wspomaganie kierownicy
F12 5A Immobilizer
F13 30A Regulacja fotela – strona kierowcy, regulacja kolumny kierownicy
F14 5A Moduł sterujący silnika (ECM)
F15 7,5A Moduł sterujący skrzyni biegów (TCM);

Czujnik poziomu oleju silnikowego;

Alternator;

Przełącznik temperatury skrzynki elektrycznej (530d).

F 16 5A Moduł sterowania lampami
F17 10 A Przekaźnik pompy paliwa;

Moduł sterujący ABS;

Zespół przełączników wielofunkcyjnych.

F18 5A Panel przyrządów
F19 5A Przekaźnik zabezpieczenia przepięciowego 2
F20 5A/7,5A Moduł sterujący klimatyzacji/nagrzewnicy;

Przekaźnik ogrzewanej tylnej szyby;

Moduł sterujący monitora ciśnienia w oponach.

F21 5A Przekaźnik zapalniczki;

Przekaźnik regulacji fotela;

Przekaźnik regulacji kolumny kierownicy;

Mechanizm otwierania drzwi garażowych;

Moduł kontroli wspomagania parkowania;

Lusterko wewnętrzne przeciwodblaskowe.

F22 30A Przekaźnik silnika dmuchawy skraplacza AC 2
F23 7,5A Cyfrowy wyświetlacz wielofunkcyjny – tył
F24 5A Tablica przyrządów;

Moduł sterujący monitora ciśnienia w oponach;

Czujnik położenia kierownicy.

F25 7,5A Cyfrowy wyświetlacz wielofunkcyjny
F26 – –
F27 30A Wielofunkcyjny moduł sterujący
F28 15A Automatyczna skrzynia biegów (AT)
F29 30A Moduł sterujący funkcją drzwi, po stronie kierowcy
F30 25A Moduł sterujący ABS
F31 10 A Przekaźnik pompy paliwa;

Moduł sterujący ABS;

Przekaźnik pompy wtórnego wtrysku powietrza (AIR) (benzyna).

F32 25A Zespół wielu przełączników
F33 – –
F34 10 A Wielofunkcyjna kierownica;

Zespół poduszki powietrznej;

Podgrzewana kierownica.

F35 5A Silnik dmuchawy skraplacza klimatyzacji, tył
F36 – –
F37 5A Moduł sterujący immobilizera
F38 5A Wielofunkcyjny moduł sterujący;

Przekaźnik klaksonu;

Czujnik deszczu;

Przełącznik zatrzymania zmiany biegów (AT);

Złącze łącza danych (DLC).

F39 7,5A Lampy do lusterek kosmetycznych;

Latarka ładowalna.

F40 5A Tablica przyrządów;

Moduł sterujący regulacją fotela;

Czujnik zderzenia poduszki powietrznej;

Przełącznik kontaktowy pasa bezpieczeństwa (po stronie kierowcy).

F41 5A Moduł sterowania lampami;

Przełącznik położenia pedału sprzęgła (CPP);

Przełącznik położenia pedału hamulca (BPP).

F42 5A Moduł sterujący SRS
F43 5A Przekaźnik zabezpieczenia nadnapięciowego 1
F44 5A Wielofunkcyjna kierownica/zespół poduszki powietrznej;

Kierownica;

Cyfrowy wyświetlacz wielofunkcyjny-przedni i tylny.

F45 7,5A Zespół wielu przełączników

Przyporządkowanie bezpieczników w schowku (od 03.1998)

Numer Ampery [A] Opis
F1 30A Przekaźnik silnika wycieraczek szyby przedniej
F2 30A Spryskiwacze reflektorów
F3 15A Klakson
F4 20A Wielofunkcyjny moduł sterujący
F5 20A/30A Szyberdach
F6 30A Elektryczne lusterko zewnętrzne po stronie pasażera
F7 20A/30A Zapalniczka-przód (09/00)
F8 – –
F9 15A Moduł sterowania klimatyzacją/grzałką
F10 30A Regulacja fotela – strona pasażera
F11 7,5A Wielofunkcyjny moduł sterujący – zmienne wspomaganie kierownicy
F12 5A Immobilizer
F13 30A Regulacja fotela – strona kierowcy, regulacja kolumny kierownicy
F14 5A Moduł sterujący silnika (ECM)
F15 7,5A Moduł sterujący skrzyni biegów (TCM);

Czujnik poziomu oleju silnikowego;

Alternator;

Przełącznik temperatury skrzynki elektrycznej (530d).

F 16 5A Moduł sterowania lampami
F17 10 A Przekaźnik pompy paliwa;

Moduł sterujący ABS;

Zespół przełączników wielofunkcyjnych.

F18 5A Panel przyrządów
F19 5A Przekaźnik zabezpieczenia przepięciowego 2
F20 5A/7,5A Moduł sterujący klimatyzacji/nagrzewnicy;

Przekaźnik ogrzewanej tylnej szyby;

Moduł sterujący monitora ciśnienia w oponach.

F21 5A Przekaźnik zapalniczki;

Przekaźnik regulacji fotela;

Przekaźnik regulacji kolumny kierownicy;

Mechanizm otwierania drzwi garażowych;

Moduł kontroli wspomagania parkowania;

Lusterko wewnętrzne przeciwodblaskowe.

F22 25A Przekaźnik pompy paliwa-530d/520i (226S1)/525i/530i
F23 7,5A Cyfrowy wyświetlacz wielofunkcyjny – tył
F24 5A Tablica przyrządów;

Moduł sterujący monitora ciśnienia w oponach;

Czujnik położenia kierownicy.

F25 7,5A Cyfrowy wyświetlacz wielofunkcyjny
F26 – –
F27 30A Wielofunkcyjny moduł sterujący
F28 15A Automatyczna skrzynia biegów (AT)
F29 30A Moduł sterujący funkcją drzwi, po stronie kierowcy
F30 25A Moduł sterujący ABS
F31 10 A Przekaźnik pompy paliwa;

Moduł sterujący ABS;

Przekaźnik pompy wtórnego wtrysku powietrza (AIR) (benzyna).

F32 25A Zespół wielu przełączników
F33 – –
F34 10 A Wielofunkcyjna kierownica/zespół poduszki powietrznej;

Podgrzewana kierownica.

F35 5A Silnik dmuchawy skraplacza klimatyzacji, tył
F36 – –
F37 5A Moduł sterujący immobilizera
F38 5A Wielofunkcyjny moduł sterujący;

Przekaźnik klaksonu;

Czujnik deszczu;

Przełącznik zatrzymania zmiany biegów (AT);

Złącze łącza danych (DLC).

F39 7,5A Lampy do lusterek kosmetycznych;

Latarka ładowalna.

F40 5A Tablica przyrządów;

Moduł sterujący regulacją fotela;

Czujnik zderzenia poduszki powietrznej;

Przełącznik kontaktowy pasa bezpieczeństwa (po stronie kierowcy).

F41 5A Moduł sterowania lampami;

Przełącznik położenia pedału sprzęgła (CPP);

Przełącznik położenia pedału hamulca (BPP).

F42 5A Moduł sterujący SRS
F43 5A Przekaźnik zabezpieczenia przepięciowego 1
F44 5A Wielofunkcyjna kierownica/zespół poduszki powietrznej;

Kierownica;

Cyfrowy wyświetlacz wielofunkcyjny-przód/tył.

F45 7,5A Zespół wielu przełączników

Blok przekaźników w schowku

Znajduje się za skrzynką bezpieczników.

BMW 5 E39 (1996-2003) - schematy bezpieczników i przekaźników
Numer Opis
1 Przekaźnik silnika dmuchawy skraplacza AC 2 (do 03/98)
2 Przekaźnik pompy spryskiwaczy reflektorów
3 –
4 Przekaźnik silnika rozrusznika
5 Przekaźnik regulacji siedzenia/przekaźnik regulacji kolumny kierownicy
6 Przekaźnik dmuchawy nagrzewnicy
F75 (50A) Silnik dmuchawy skraplacza klimatyzacji / silnik dmuchawy chłodziwa silnika
F76 (40A) Moduł sterowania dmuchawą klimatyzacji/nagrzewnicy

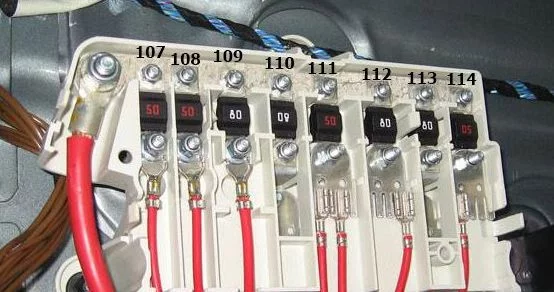

Skrzynka w przestrzeni na nogi

Znajduje się na podłodze pod wykładziną, po prawej stronie auta.

BMW 5 E39 (1996-2003) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
F107 50A Przekaźnik pompy wtórnego wtrysku powietrza (AIR)
F108 50A Moduł sterujący ABS
F109 80A Przekaźnik sterowania silnikiem (EC);

Skrzynka bezpieczników-wnęka silnika (F4&F5).

F110 80A Skrzynka bezpieczników 1 (F1-F12&F22-F25)
F111 50A Stacyjka
F112 80A Moduł sterowania lampami
F113 80A Przekaźnik regulacji siedzenia/przekaźnik regulacji kolumny kierownicy;

Skrzynka bezpieczników-konsola 1 (F27-F30);

Skrzynka bezpieczników-konsola 2 (F76);

Moduł sterowania lampami;

Skrzynka bezpieczników-konsola 1 (F13)-z podparciem lędźwiowym.

F114 50A Przełącznik zapłonu;

Złącze łącza danych (DLC).

Skrzynki bezpieczników w bagażniku

Znajdują się po prawej stronie, za pokrywą.

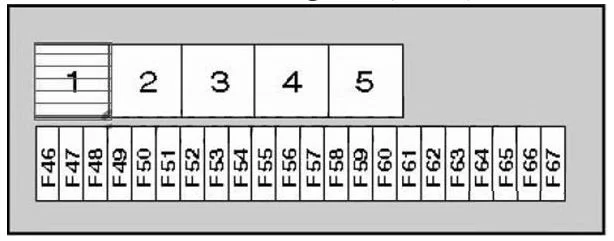

Schemat skrzynki bezpieczników (skrzynka 1)

BMW 5 E39 (1996-2003) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 Przekaźnik zabezpieczenia przepięciowego 1
2 Przekaźnik pompy paliwa
3 Podgrzewany przekaźnik tylnej szyby
4 Przekaźnik zabezpieczenia przepięciowego 2
5 Przekaźnik klapki wlewu paliwa
F46 – –
F47 15A/20A Grzałka pomocnicza
F48 5A Nieoślepiające lusterko wewnętrzne;

System alarmowy w module kontroli ruchu samochodu;

Czujnik nachylenia systemu alarmowego;

Klakson systemu alarmowego.

F49 30A Przekaźnik sprężarki zawieszenia
F50 7,5A Moduł sterowania zawieszeniem (z zawieszeniem pneumatycznym)
F51 30A Zapalniczka – tył
F52 30A Przekaźnik zapalniczki, zapalniczka-przód
F53 5A Wzmacniacz sygnału antenowego;

Stebnówka pokrywy bagażnika/tylnej klapy.

F54 15A Przekaźnik pompy paliwa
F55 20A Tylny przekaźnik spryskiwacza/wycieraczki
F56 30A Jednostka audio;

Moduł sterujący systemu nawigacji;

Wzmacniacz wyjściowy jednostki audio;

Zmieniarka CD jednostki audio;

Monitor samochodowy.

F57 10 A Telefon
F58 10 A Przekaźnik zabezpieczenia przepięciowego 1
F59 20A Gniazdo przyczepy
F60 15A Moduł sterowania zawieszeniem;

Zespół przełączników wieloprzełącznikowych.

F61 25A Przełącznik ogrzewania tylnego siedzenia, lewy;

Przełącznik ogrzewania tylnego siedzenia, prawy.

F62 – –
F63 – –
F64 – –
F65 – –
F66 40A Podgrzewany przekaźnik tylnej szyby
F67 – –

Przyporządkowanie bezpieczników i przekaźnika (skrzynka 1, typ 2)

Numer Ampery [A] Opis
1 Przekaźnik głównych obwodów zapłonu
2 Przekaźnik pompy paliwa
3 Podgrzewany przekaźnik tylnej szyby
4 Przekaźnik obwodów pomocniczych zapłonu
5 Niezależny przekaźnik grzałki
F46 15A niezależny grzejnik/wentylacja
F47 15A niezależny grzejnik
F48 5A System alarmowy
F49 30A Układ zawieszenia pneumatycznego
F50 7,5A Układ zawieszenia pneumatycznego
F51 – –
F52 30A Zapalniczka
F53 7,5A Centralny zamek
F54 15A Pompa paliwowa
F55 – –
F56 30A System audio;

System nawigacji;

Monitor pokładowy.

F57 10 A Telefon komórkowy
F58 10 A Jednostka audio;

Monitor pokładowy;

System nawigacji;

Telefon.

F59 – –
F60 15A Kontrola regulacji zawieszenia
F61 – –
F62 – –
F63 – –
F64 – –
F65 – –
F66 40A Podgrzewana tylna szyba
F67 – –
F6S – –
F69 – –
F70 – –
F71 – –
F72 – –
F73 – –
F74 – –

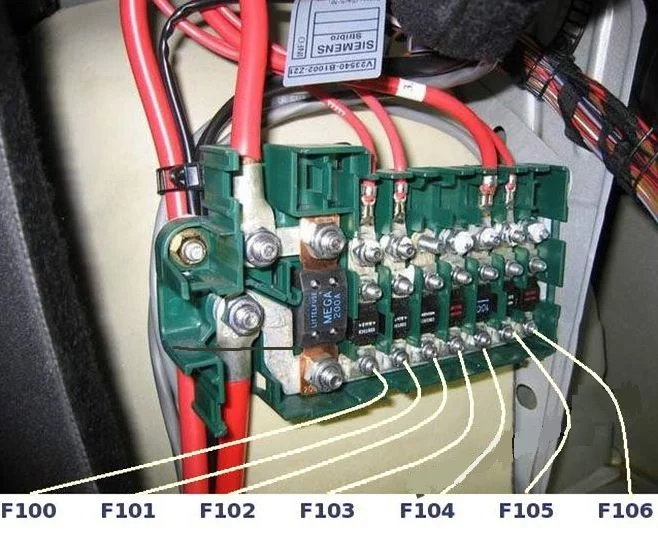

Schemat skrzynki bezpieczników (skrzynka 2)

BMW 5 E39 (1996-2003) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
F100 200A Podstawa skrzynki bezpieczników (F107-F114)
F101 80A Skrzynka bezpieczników – obszar obciążenia 1 (F46-F50, F66)
F102 80A Obszar obciążenia skrzynki bezpieczników 1 (F51-F55)
F103 50A Moduł sterujący przyczepy
F104 50A Przekaźnik zabezpieczenia przepięciowego 2
F105 100A Skrzynka bezpieczników 2 (F75), nagrzewnica dodatkowa
F106 80A Obszar obciążenia skrzynki bezpieczników 1 (F56-F59)

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów

Podobne modele

Więcej w kategorii: BMW →
Komentarze

Co o tym myślisz?

Komentarz trafia do mnie na maila — odpowiem osobiście. Publikuję wybrane (z imieniem, bez maila). Nie musisz podawać swojego adresu e-mail.

Wysyłając akceptujesz politykę prywatności.
