BMW Z4 (E85, E86) (2003-2008) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla BMW Z4 (E85, E86) z lat: 2003, 2004, 2005, 2006, 2007, 2008.

BMW Z4 (E85, E86) to sportowy roadster produkowany w latach 2002-2008. Oto kilka kluczowych informacji na temat BMW Z4 (E85, E86):

  1. Design: BMW Z4 (E85, E86) cechuje się charakterystycznym i agresywnym wyglądem. Posiada długą maskę, krótki tył i nisko osadzoną sylwetkę, co nadaje mu sportowy i dynamiczny wygląd. Dach wersji E85 jest składany, podczas gdy wersja E86 jest coupe.
  2. Silniki: Z4 oferuje różne opcje silnikowe, w tym benzynowe jednostki napędowe. Dostępne są silniki czterocylindrowe i sześciocylindrowe o różnej pojemności i mocy. Wersja M Roadster/E86 była wyposażona w mocniejszy silnik i oferowała jeszcze lepsze osiągi.
  3. Wyposażenie i wnętrze: BMW Z4 było dobrze wyposażone jak na swoje czasy. W zależności od wersji i opcji dodatkowych, samochód oferował skórzaną tapicerkę, system audio, klimatyzację, elektrycznie regulowane fotele i wiele innych funkcji, które podnosiły komfort jazdy.
  4. Jazda i osiągi: Z4 oferuje dynamiczną i sportową jazdę. Doskonale zestrojone zawieszenie, precyzyjne układy kierownicze i nisko osadzona pozycja kierowcy sprawiają, że Z4 jest przyjemny do prowadzenia zarówno na krętych drogach, jak i na torze. Silniki zapewniają odpowiednią moc i osiągi, które pozwalają cieszyć się sportowym charakterem auta.
  5. Wersje specjalne: W trakcie produkcji BMW Z4 pojawiły się różne wersje specjalne, takie jak Z4 M Roadster/E86, które oferowały jeszcze wyższe osiągi i sportowe wrażenia z jazdy.

BMW Z4 (E85, E86) to samochód, który wyróżnia się swoim sportowym wyglądem, doskonałymi osiągami i przyjemnością z jazdy. Jest to samochód dla osób ceniących sportowe doznania i stylowy design.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Schemat skrzynki bezpieczników w przedziale pasażerskim

Bezpieczniki i informacje o ich rozmieszczeniu znajdziesz za schowkiem.

BMW Z4 (E85, E86) (2003-2008) - schematy bezpieczników i przekaźników

  1. Otwórz schowek.
  2. Naciśnij zamek po lewej stronie; patrz strzałka 1.
  3. Naciśnij zamek po prawej stronie; patrz strzałka 2.
  4. Opuść schowek na rękawiczki.

Zapasowe bezpieczniki i plastikowe szczypce do chwytania bezpieczników znajdują się w zestawie narzędzi pokładowych (znajduje się w bagażniku pod panelem podłogowym).

BMW Z4 (E85, E86) (2003-2008) - schematy bezpieczników i przekaźników

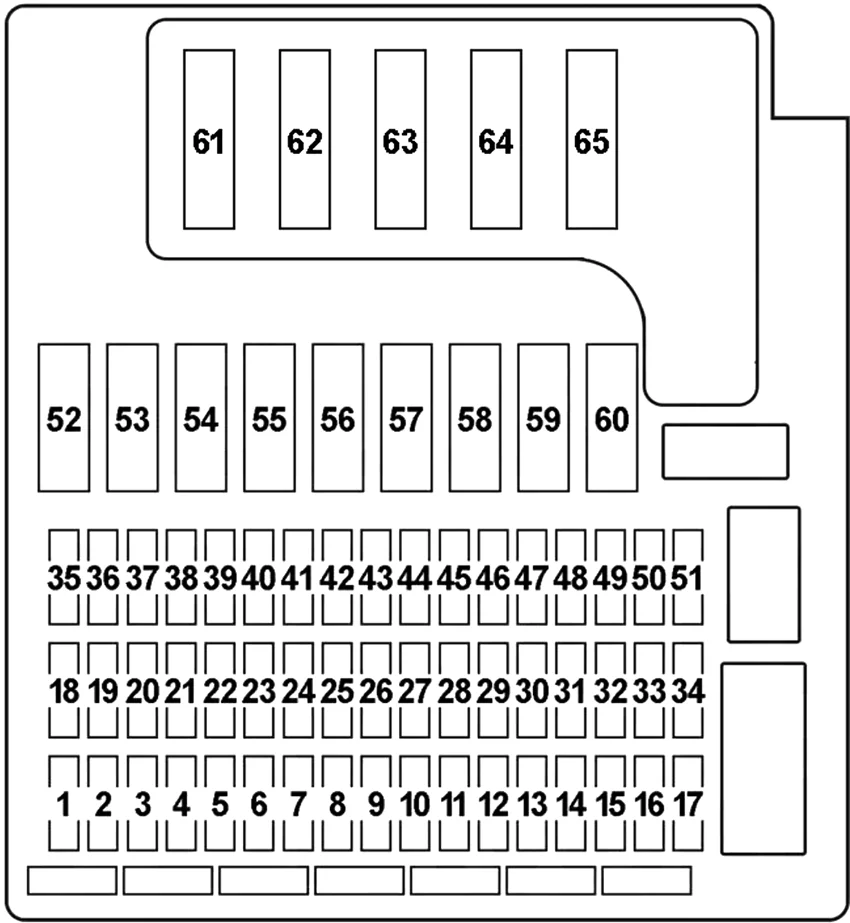

Numer Ampery [A] Opis
1 – –
2 10 –
3 30 –
4 30 –
5 15 Zapalniczka z przodu
6 10 Przełącznik światła cofania (ręczna skrzynia biegów), przekaźnik światła cofania ((2003-2004) – automatyczna skrzynia biegów, SMG)
7 5 Czujnik kąta skrętu DSC, przycisk „Sport”, dynamiczna kontrola stabilności (DSC)
8 5 Moduł drzwi kierowcy, kontrola odległości parkowania (PDC), przekaźnik zapalniczki
9 7,5 2003-2004: Czujnik poziomu oleju, sterowanie skrzynią biegów (automatyczna skrzynia biegów), sekwencyjna ręczna skrzynia biegów (SMG)
2005-2008: złącze łącza danych (OBD II), zintegrowany moduł zasilania (IVM (N52))
10 5 2005-2008: Ogólna jednostka sterująca modułu, pomocnicza pompa wodna, elektroniczny immobilizer pojazdu (EWS)
11 25 Ogólna jednostka sterująca modułu
12 5 Jednostka sterująca modułu ogólnego, elektroniczny immobilizer pojazdu (EWS), centrum przełączników konsoli środkowej, jednostka sterująca zestawu wskaźników
13 5 2003-2005: Moduł Bezpieczeństwa i Informacji, Rozpoznawanie Zajętości Siedzeń
2006-2008: Czujnik deszczu/reflektorów, sprężyna głośności
14 5 Przekaźnik pompy powietrza wtórnego, zespół przełączników świateł, moduł przełącznika sprzęgła, włącznik świateł hamowania
15 30 2003-2005: Przełącznik regulacji siedzenia pasażera (LHD), pamięć siedzenia kierowcy (RHD)
2006-2008: Przełącznik regulacji siedzenia pasażera
16 25 Centrum przełączników konsoli środkowej
17 – –
18 – –
19 20 Przekaźnik pompy paliwa
20 20 2003-2005: Przekaźnik odmgławiacza tylnej szyby
30 2006-2008: Przekaźnik odmgławiacza tylnej szyby
21 5 Podgrzewane dysze natryskowe Przełącznik termiczny (2003-2004), lusterko zewnętrzne po stronie pasażera, przełącznik kolumny kierownicy (tempomat (2006-2008))
22 5 System ogrzewania/klimatyzacji, elektroniczne wspomaganie kierownicy (EPS)
23 5 Klaster przełączników świateł, jednostka sterująca zestawu wskaźników
24 5 Jednostka sterująca zestawu wskaźników, złącze łącza danych (OBD II), czujnik kąta skrętu DSC, oświetlenie wskaźnika biegu (USA), pomocnicza pompa wodna (S54)
25 5 Elektrochromowe wewnętrzne lusterko wsteczne, jednostka sterująca cyfrowej elektroniki silnika (DME), zacisk 15 przekaźnik oszczędzania energii, przekaźnik odmgławiacza tylnej szyby
26 30 Ogólna jednostka sterująca modułu
27 5 Składane lusterko zewnętrzne
28 5 2003-2005: Przełącznik kolumny kierownicy (tempomat), czujnik deszczu/reflektorów, sprężyna głośności
2006-2008: Moduł bezpieczeństwa zderzenia, lampka kontrolna poduszki powietrznej, rozpoznawanie zajętości siedzenia
29 30 2003-2005: Pamięć siedzenia kierowcy (LHD), przełącznik regulacji siedzenia pasażera (RHD)
2006-2008: Pamięć fotela kierowcy
30 7,5 2003-2005: Klakson alarmu przeciwkradzieżowego, czujnik przechyłu, wewnętrzny czujnik ruchu, elektrochromowe wewnętrzne lusterko wsteczne
5 2006-2008: Dynamiczna kontrola stabilności (DSC)
31 20 Roadster: moduł dachowy typu kabriolet
32 7,5 2003-2005: Sekwencyjna ręczna skrzynia biegów (SMG)
2006-2008: Jednostka sterująca cyfrowej elektroniki silnika (DME).
33 10 Przekaźnik pompy paliwa, przekaźnik pompy powietrza wtórnego, wentylator skrzynki elektrycznej, moduł diagnostyczny wycieku ze zbiornika paliwa (2003-2004)
34 – –
35 – –
36 15 Przekaźnik przednich świateł przeciwmgielnych
37 15 Przekaźnik klaksonu
38 30 Przekaźnik wycieraczek nr 1 i 2
39 7,5 2003-2005: Układ ogrzewania/klimatyzacji
2006-2008: System ogrzewania/klimatyzacji, syrena alarmowa i czujnik przechyłu, wewnętrzny czujnik ruchu, elektrochromowe wewnętrzne lusterko wsteczne
40 30 Przekaźnik pompy spryskiwacza reflektorów
41 5 Silnik szyby kierowcy, Silnik szyby pasażera
42 30 2003-2005: Dynamiczna kontrola stabilności (DSC)
40 2006-2008: Dynamiczna kontrola stabilności (DSC)
43 30 2003-2005: Dynamiczna kontrola stabilności (DSC)
20 2006-2008: Dynamiczna kontrola stabilności (DSC)
44 5 2006-2008: Sterowanie pompą paliwa (EKPS)
45 10 2003-2005: Moduł bezpieczeństwa i informacji
2006-2008: Kontrola ciśnienia w oponach (RDC)
46 30 Ogólna jednostka sterująca modułu
47 7,5 System nawigacji, radio, telefon z podstawowym interfejsem, nadajnik-odbiornik telefonu, skrzynka wysuwania (2003-2005), system sterowania głosem
48 7,5 Zmieniarka CD
49 10 Centralny wyświetlacz informacyjny (CID), system nawigacyjny, moduł wideo, telefon z podstawowym interfejsem (Japonia), Kompensator (z wyjątkiem Japonii), Eject Box (z wyjątkiem Japonii), Transceiver telefoniczny (z wyjątkiem Japonii), system sterowania głosem (z wyjątkiem Japonii)
50 30 Radio, wzmacniacz
51 – –
52 – –
53 – –
54 40 Stacyjka
55 40 Roadster: kabriolet – przekaźnik: 1 i 2
56 50 Przekaźnik pompy powietrza wtórnego
57 40 Stopień mocy dmuchawy
58 40 Stacyjka
59 40 Klaster przełączników światła
60 40 Klaster przełączników światła
61 60 Wiatrak elektryczny
62 – –
63 80 2003-2005: Potencjalny Dystrybutor B+
60 2006-2008: Potencjalny Dystrybutor B+
60 N52: Rozdzielacz potencjału B+, zintegrowany moduł zasilania (IVM), przekaźnik wtryskiwaczy paliwa, jednostka sterująca cyfrowej elektroniki silnika (DME), przekaźnik DME, przekaźnik zmiennej przekładni zaworowej
64 100 Elektroniczne wspomaganie kierownicy (EPS)
65 – –

Przekaźniki

BMW Z4 (E85, E86) (2003-2008) - schematy bezpieczników i przekaźników

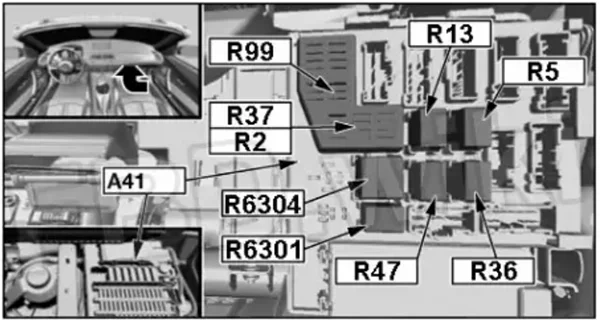

Numer Przekaźnik
R2 Klakson
R5 Pompa spryskiwacza reflektorów
R13 Odmgławiacz tylnej szyby
R36 Przekaźnik wycieraczek nr 1
R37 Przekaźnik wycieraczek nr 2
R47 Przednie światło przeciwmgielne
99 zł Odmgławiacz tylnej szyby
6301 Pompa paliwowa
6304 Pompa powietrza wtórnego
Numer Przekaźnik
R1 Roadster: kabriolet Top Relay №1
R2 Roadster: kabriolet Top Relay №2
R3 Odmgławiacz tylnej szyby
Numet Przekaźnik
R4 RHD: Przekaźnik górnego kabrioletu nr 2
R5 RHD: zapalniczka
Numer Przekaźnik
R6 Terminal 15

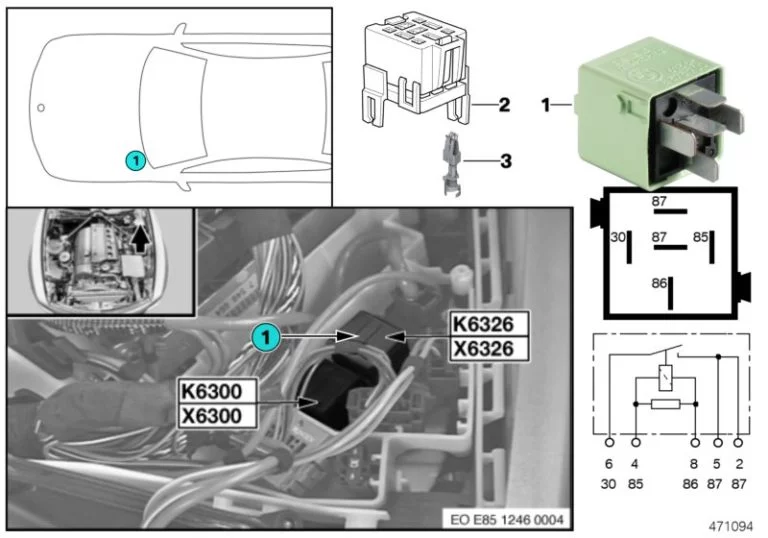

Skrzynka bezpieczników komory silnika

W komorze silnika znajduje się również skrzynka przekaźników.

  • Rozładowanie zacisku przekaźnika 15 K6326
  • Przekaźnik DME K6300
  • Przekaźnik świateł cofania K6325
  • Przekaźnik napędu zaworu z obrotami skok K6316
