W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Agile z lat: 2014, 2015, 2016, 2017.

Chevrolet Agile to kompaktowy samochód produkowany przez General Motors pod marką Chevrolet. Model ten został wprowadzony na rynek w Ameryce Południowej, przede wszystkim w Argentynie i Brazylii, w 2009 roku.

Samochód Agile został zbudowany na platformie Gamma II, która jest stosowana również w innych modelach koncernu General Motors, takich jak Chevrolet Spark (w niektórych krajach znany jako Chevrolet Beat). Jego stylizacja miała na celu zapewnienie nowoczesnego i dynamicznego wyglądu, co miało przyciągnąć klientów poszukujących kompaktowego auta z odpowiednim wyposażeniem i przystępną ceną.

Wnętrze Chevrolet Agile zostało zaprojektowane z myślą o praktyczności i funkcjonalności. Samochód oferował przestronne wnętrze, zapewniające komfort dla kierowcy i pasażerów. Wyposażenie obejmowało m.in. klimatyzację, system audio, elektrycznie sterowane szyby i lusterka oraz wiele innych opcji w zależności od wybranej wersji wyposażenia.

Pod względem mechanicznym, Chevrolet Agile był oferowany z różnymi jednostkami napędowymi, w tym benzynowymi silnikami o pojemności od 1.4 do 1.8 litra. Skrzynie biegów obejmowały zarówno manualne, jak i automatyczne, co umożliwiało klientom dopasowanie samochodu do swoich preferencji.

Mimo że Chevrolet Agile zdobył pewną popularność na rynkach Ameryki Południowej, produkcja tego modelu została zakończona w 2015 roku. Powodem było pojawienie się nowszych konkurentów oraz zmiany preferencji klientów, którzy coraz bardziej zwracali się w stronę SUV-ów i crossoverów.

Podsumowując, Chevrolet Agile to kompaktowy samochód, który przez pewien czas zdobył popularność na rynkach Ameryki Południowej, oferując atrakcyjne wyposażenie i praktyczne rozwiązania. Jednak w miarę rozwoju rynku i zmieniających się preferencji klientów, producent zdecydował się zakończyć produkcję tego modelu i skoncentrować się na innych produktach.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Lokalizacja skrzynki bezpieczników

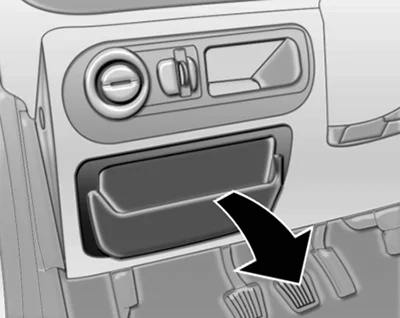

Skrzynka bezpieczników i blok przekaźników znajdują się pod deską rozdzielczą; aby uzyskać dostęp, wyciągnij sakwę, jak pokazano na ilustracji.

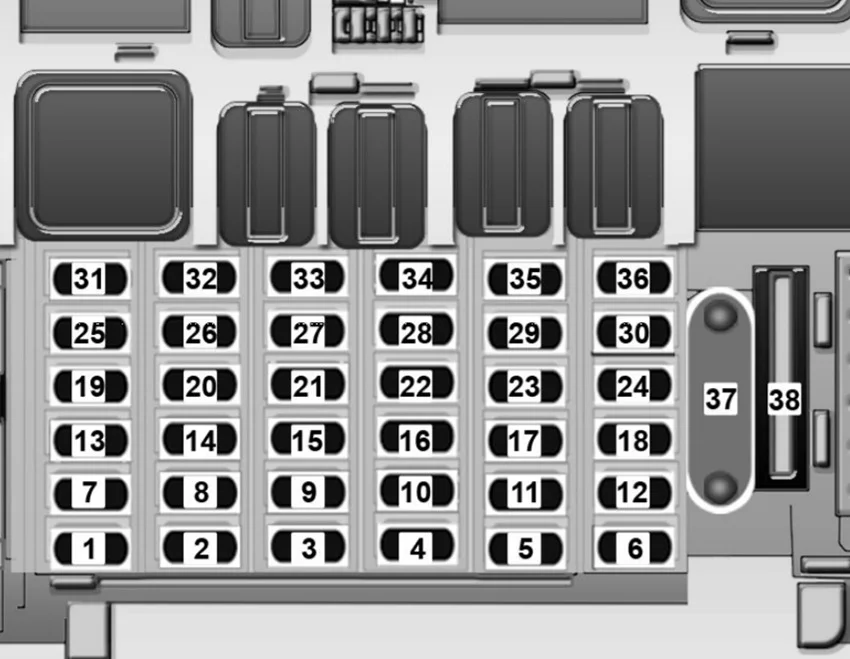

Chevrolet Agile (2014-2017) - schematy bezpieczników i przekaźników

Chevrolet Agile (2014-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 – nieużywany
2 10 A Panel
3 2A Kontrola za pomocą kierownicy
4 20 Gniazdo zapalniczki 12V
5 5A Panel
6 10 A Radio
7 15A Klakson
8 15A Kierunkowskazy (tablica przyrządów)
9 20 System szyb elektrycznych (prawa strona)
10 15A Światło hamowania / centralne światło hamowania.
światło cofania
11 – nieużywany
12 5A Radio (funkcja „on/off” z zapłonem pojazdu)
13 20 Moduł sterujący silnika.
Przekaźnik wtrysku (główny)
14 25A Odmgławiacz tylnej szyby
15 20 System szyb elektrycznych (lewa strona)
16 5A Moduł sterujący do ogrzewania, wentylacji i klimatyzacji.
moduł komfortu
17 15A światła drogowe
18 5A Moduł sterujący ogrzewaniem, wentylacją i klimatyzacją (pojazd z centralnym zamkiem i alarmem antywłamaniowym).
Czujnik ultradźwiękowy (pojazd z centralnym zamkiem i alarmem antykradzieżowym).
Lampka do czytania (pojazd z centralnym zamkiem i alarmem antywłamaniowym)
19 10 A Przekaźnik zimnego startu (Flex)
20 15A System alarmowy
21 20 pompa paliwowa
22 5A Elektryczne lusterka zewnętrzne.
Moduł komfortu.
Panel
23 25A Moduł hamulca ABS
24 – nieużywany
25 20 System alarmowy.
system zamków drzwi
26 20 Przednie światła przeciwmgielne.
tylne światła przeciwmgielne
27 15A moduł poduszki powietrznej
28 10 A Światła mijania (prawa strona)
29 10 A Światło pozycyjne (przednie lewe).
Światło pozycyjne (tylne lewe).
światła radiowe
30 – nieużywany
31 5A Dzięki uprzejmości ściemniacz światła/tablica przyrządów
32 5A Wyłącznik światła awaryjnego.
Moduł sterowania ogrzewaniem, wentylacją i klimatyzacją (pojazd bez centralnego zamka i systemu antywłamaniowego).
Klakson (pojazd z poduszką powietrzną)
33 15A Wycieraczki przednie i tylne.
Spryskiwacz przedniej i tylnej szyby
34 10 A Światła mijania (lewa strona)
35 10 A Światło pozycyjne (przednie prawe).
Światło patentowe.
Światło pozycyjne (tylne prawe).
Moduł sterujący ogrzewaniem, wentylacją i klimatyzacją („tryb nocny”)
36 7,5A Klimatyzacja
37 30A tryb logistyczny
38 – nieużywany

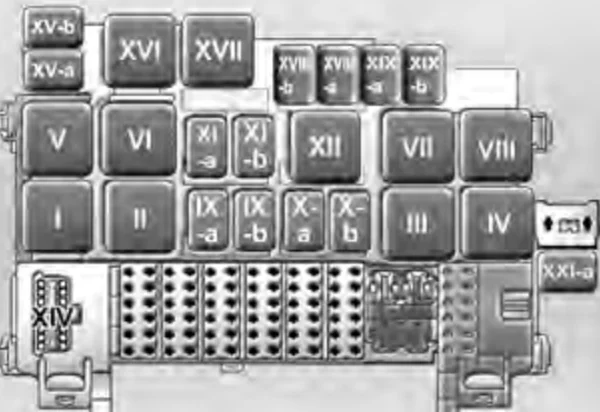

Blok przekaźników

Chevrolet Agile (2014-2017) - schematy bezpieczników i przekaźników

Numer Opis
I pompa paliwowa
II Wtrysk (główny)
III Startujący silnik
IV wycieraczki przednie
v Odmgławianie tylnej szyby
VI światła drogowe
VI Wentylator chłodnicy (benzyna/flex) (pojazdy z klimatyzacją), prędkość 1
viii Przekaźnik zabezpieczający (system wtryskowy)
IX-a światła mijania
IX-b światła parkingowe
X zimny start (flex)
x-b Klakson (pojazdy z poduszką powietrzną)
xl-a nieużywany
xl-b sprężarka klimatyzacji
XII wycieraczka tylnej szyby
XIII nieużywany
XIV złącze testu diagnostycznego
XV-a przednie światło przeciwmgielne
XV-b tylne światła przeciwmgielne
XVI Wentylator chłodnicy (benzyna/flex) (pojazdy z klimatyzacją), prędkość 2
XVII światło cofania
XVIIl-a Bezpiecznik 40A J-Case – Wentylator chłodnicy
XVIII-b Bezpiecznik 30A J-Case — rozrusznik
XLX-a Bezpiecznik 40 A J-Case — Wentylator chłodnicy (nafta/flex) (z klimatyzacją).
Bezpiecznik 30A J-Case — wentylator chłodnicy (benzyna/flex) (bez klimatyzacji)
XIX-B Bezpiecznik w obudowie J 40A – pompa ABS
XX nieużywany

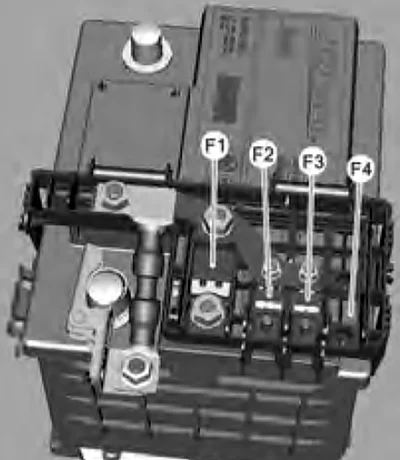

Bezpieczniki akumulatora

Chevrolet Agile (2014-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 300A Start silnika
F2 150A Podstawowa ochrona skrzynki bezpieczników
F3 70A Podstawowe zabezpieczenie wyłącznika zapłonu
F4 – nieużywany

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
