Chevrolet Colorado (2008) – schematy bezpieczników i przekaźników
Rocznik 2008
Zaktualizowano 25.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Colorado z lat: 2008.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

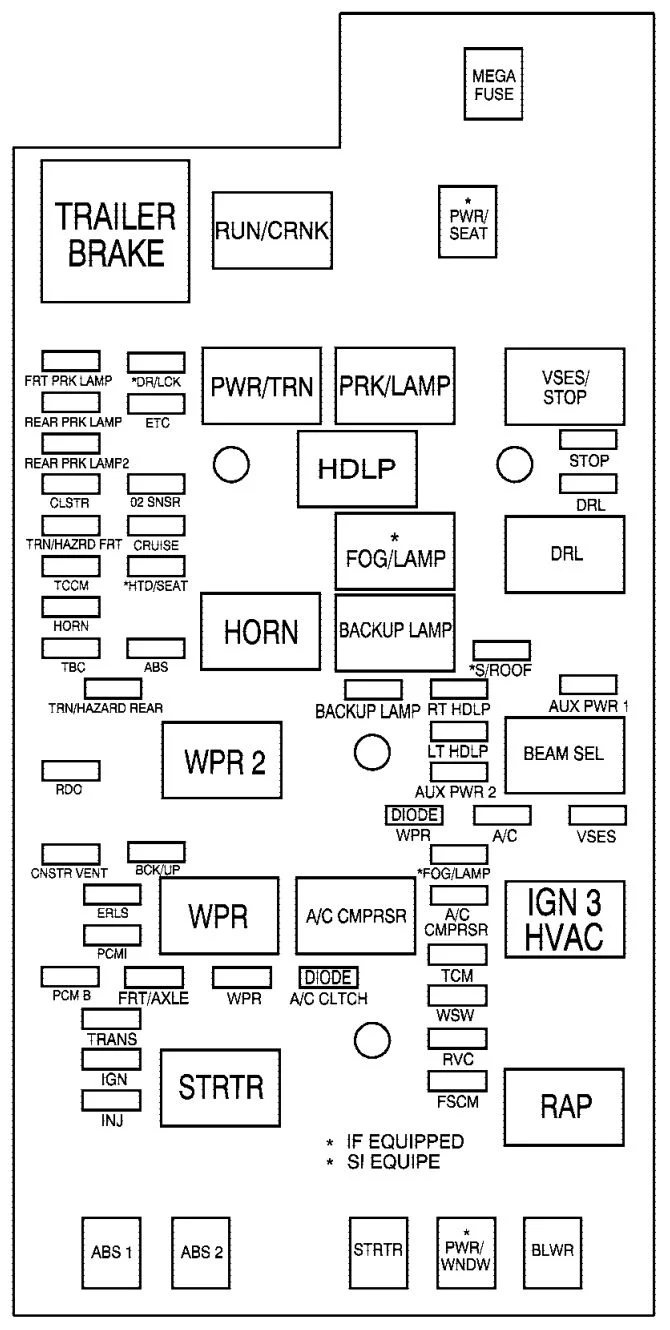

Skrzynka bezpieczników w komorze silnika
Blok bezpieczników w komorze silnika znajduje się po stronie kierowcy w komorze silnika.
| Nazwa | Opis |
| DRL | Lampy do jazdy dziennej |
| AUX PWR 1 | Moc akcesoriów 1 |
| BLWR | Wentylator klimatyzacji |
| S/ROOF | Szyberdach (jeśli jest) |
| A/C | Głowica sterująca klimatyzacją, fotele elektryczne |
| PWR/SEAT | Wyłącznik zasilania gniazda zasilania (jeśli jest ) |
| RT HDLP | Reflektor po stronie pasażera |
| LT HDLP | Reflektor po stronie kierowcy |
| AUX PWR 2 | Zasilanie akcesoriów 2 |
| FOG/LAMP | Lampy przeciwmgielne (jeśli są) |
| A/C CMPRSR | Sprężarka klimatyzacji |
| WSW | Przełącznik wycieraczek/spryskiwaczy |
| RVC | Regulowana kontrola napięcia |
| PWR/WNDW | Elektryczne szyby (jeśli są) |
| FUEL/PUMP | Pompa paliwowa |
| STRTR | Przekaźnik elektromagnetyczny rozrusznika |
| WPR | Wycieraczka |
| ABS 2 | Układ przeciwblokujący 2 (pompa ABS) |
| DR/LCK | Zasilane zamki do drzwi (jeśli są) |
| ETC | Elektroniczna kontrola przepustnicy (ETC) |
| O2 SNSR | Czujniki tlenu, przekaźnik reaktora wtrysku powietrza (POWIETRZE) |
| CRUISE | Przełącznik tempomatu, wewnętrzne lusterko wsteczne, moduł sterujący skrzynki rozdzielczej, przełącznik hamulca, wyłączenie sprzęgła |
| HTD/SEAT | Podgrzewane siedzenie (jeśli jest na wyposażeniu) |
| AIRBAG | Uzupełniający system przytrzymujący, moduł czujnikowo-diagnostyczny |
| ABS | Układ przeciwblokujący (ABS), moduł ABS, napęd na cztery koła, czujnik grawitacji |
| BCK/UP | Światła zapasowe |
| FRT/AXLE | Siłownik osi przedniej |
| TRN/HAZRD REAR | Tylne światła skrętu/światła awaryjne |
| ERLS | Czujnik masowego przepływu powietrza (MAF), elektromagnes przepłukiwania puszek, przekaźnik reaktora wtrysku powietrza (AIR) |
| PCMI | Moduł sterujący układu napędowego (PCM) |
| TRANS | Elektrozawór skrzyni biegów |
| IGN | Zapłon, przełącznik rozrusznika sprzęgła, neutralny przełącznik rezerwowy bezpieczeństwa, cewki zapłonowe 1-5, przekaźnik klimatyzacji |
| INJ | Wtryskiwacze |
| ABS 1 | Układ przeciwblokujący 1 (logika ABS) |
| FRTPRK LAMP | Przednie światła postojowe/kierunkowskazy, przełączniki szyb po stronie kierowcy i pasażera Oświetlenie |
| REAR PRK LAMP | Tylna lampa postojowa 1, lampa tylna po stronie pasażera, lampy tablicy rejestracyjnej |
| REAR PRK LAMP 2 | Tylna lampa tylna po stronie kierowcy, oświetlenie wskaźnika bocznej poduszki powietrznej pasażera, moc ściemniania tablicy przyrządów (podświetlenie przełączników 2WD/4WD) |
| CLSTR | Grupa |
| TRN/HAZRD FRT | Światła skrętu/światła awaryjne/w progach drzwi/ładunkowe/lusterka |
| TCCM | Moduł kontroli skrzynki rozdzielczej |
| HORN | Klakson |
| TBC | Kontroler nadwozia ciężarówki |
| IGN TRNSD | Przetworniki zapłonu |
| RDO | Radio |
| ONSTAR | OnStar |
| CNSTR VENT | Elektrozawór odpowietrzający kanistra paliwa |
| PCM B | Moduł sterujący układu napędowego (PCM) B |
| Przekaźniki | |
| DRL | Lampy do jazdy dziennej |
| BEAM SEL | Wybór wiązki |
| IGN 3 HVAC | Zapłon 3, klimatyzacja, bezpiecznik głowicy klimatyzacji, bezpiecznik gniazda zasilania |
| RAP | Zachowane zasilanie akcesoriów (bezpiecznik okna zasilania, bezpiecznik włącznika wycieraczek/spryskiwaczy), bezpiecznik szyberdachu |
| PRK/LAMP | Bezpiecznik przedniej lampy postojowej, tylne lampy postojowe |
| HDLP | Reflektory |
| FOG/LAMP | Lampy przeciwmgielne (jeśli są) |
| FUEL/PUMP | Pompa paliwa, bezpiecznik pompy paliwa |
| A/C CMPRSR | Sprężarka klimatyzacji |
| RUN/CRNK | Praca/korba, bezpiecznik systemu poduszek powietrznych, bezpiecznik tempomatu, bezpiecznik zapłonu, lampy zapasowe, bezpiecznik ABS, oś przednia, PCM-1, bezpiecznik wtryskiwaczy, bezpiecznik skrzyni biegów, ERLS |
| PWR/TRN | Układ napędowy, bezpiecznik elektronicznego sterowania przepustnicą, bezpiecznik sondy lambda |
| HORN | Klakson |
| WPR 2 | Wycieraczka 2 (wysoka/niska) |
| WPR | Wycieraczki (wł./wył.) |
| STRTR | Przekaźnik rozrusznika (przekaźnik PCM) |
| Miscellaneous | |
| WPR | Dioda – wycieraczka |
| A/C CLTCH | Dioda – klimatyzacja, sprzęgło |
| MEGA FUSE | Mega bezpiecznik |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
