W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Colorado z lat: 2018.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

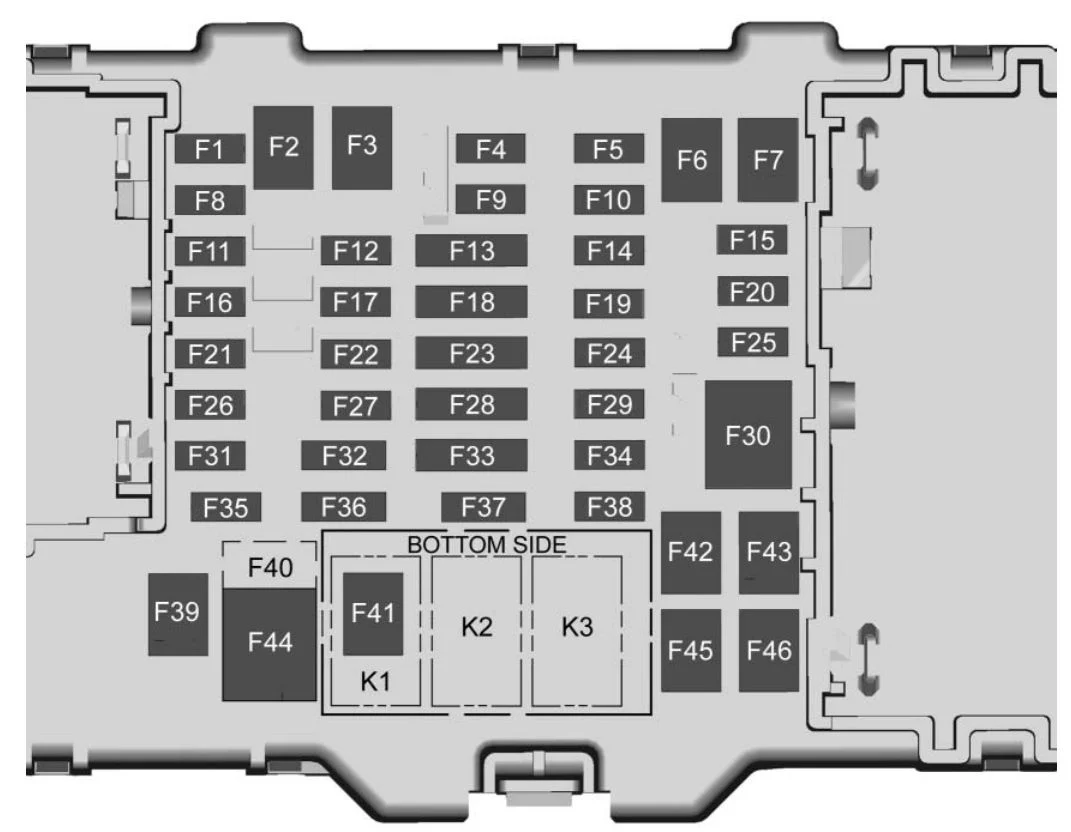

Przedział pasażerski

Chevrolet Colorado (2018) - schematy bezpieczników i przekaźników

Numer Opis
Bezpieczniki
F1 Moduł sterowania nadwozia 1
F2 —
F3 —
F4 Sterowanie na kierownicy
F5 Moduł sterowania nadwozia 2
F6 —
F7 —
F8 Moduł lusterka bocznego
F9 Klaster instrumentów
F10 —
F11 Moduł sterowania nadwozia 8
F12 —
F13 OnStar/HVAC
F14 Radio/rozrywka
F15 Moduł sterowania nadwozia 6
F 16 Moduł bramy komunikacyjnej
F17 Moduł sterowania nadwozia 4
F18 Poduszka powietrzna
F19 —
F20 Wzmacniacz (jeśli jest w wyposażeniu)
F21 —
F22 —
F23 Złącze łącza danych/USB
F24 Zapłon HVAC
F25 Moduł sterowania nadwozia 7
F26 —
F27 —
F28 Panel przyrządów/moduł czujnikowo-diagnostyczny/zapłon
F29 Różne, Zapłon
F30 —
F31 Przednia kamera
F32 Podświetlenie przycisków na kierownicy
F33 Podgrzewana kierownica
F34 Wentylowane fotele przednie
F35 Moduł skrzyni biegów Park/Reverse/Neutral/Drive/Low/Bezprzewodowy
F36 Dyskretny logiczny czujnik zapłonu
F37 —
F38 —
F39 Dodatkowe gniazdo zasilania 2
F40 Pomocnicze gniazdo zasilania
F41 Pomocnicze gniazdo zasilania 1/zapalniczka
F42 Lewe okno elektryczne
F43 Fotel kierowcy
F44 —
F45 Prawe okno elektryczne
F46 Fotel pasażera
Mikroprzekaźnik
K1 Zachowana moc akcesoriów
K2 Bieg/Korba

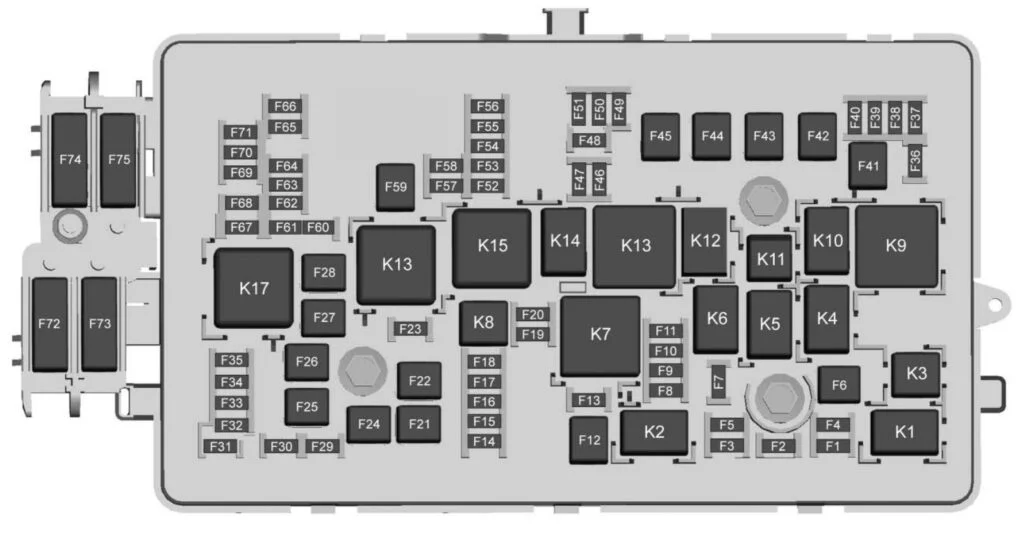

Komora silnika

Chevrolet Colorado (2018) - schematy bezpieczników i przekaźników

Numer Opis
Mini bezpieczniki (2 pin)
F01 Moc modułu kontroli trakcji
F02 Moc modułu sterującego silnika
F03 Sprzęgło klimatyzacji
F04 —
F05 Moduł sterujący silnika/Zintegrowany moduł sterujący podwozia/Moduł zasilania pompy paliwa
F06 Wycieraczki
F07 Lampa ładunkowa/Oświetlenie łóżka (jeśli jest w wyposażeniu)
F08 Wtryskiwacze paliwa – parzyste
F09 Wtryskiwacze paliwa – nieparzyste
F10 Moduł sterujący silnika 1
F11 Różne 1 / Zapłon
F12 Rozrusznik
F13 Moduł kontroli trakcji
F14 —
F15 —
F 16 —
F17 Siłownik osi przedniej
F18 —
F19 —
F20 —
F21 Dmuchawa przednia
F22 Zawory układu przeciwblokującego
F23 —
F24 Przyczepa
F25 Elektroniczne sterowanie skrzynią rozdzielczą
F26 Pompa układu przeciwblokującego
F27 Moduł sterujący hamulca przyczepy (jeśli jest w wyposażeniu)/okablowanie przyczepy
F28 Odmgławiacz tylnej szyby
F29 —
F30 Podgrzewany fotel kierowcy
F31 —
F32 Podgrzewany fotel pasażera
F33 Moduł sterowania nadwozia 3
F34 Moduł sterujący układu paliwowego
F35 Zintegrowany moduł sterujący podwozia (jeśli jest w wyposażeniu)
F36 Środkowe światło stopu na wysokości
F37 Prawy reflektor świateł drogowych
F38 Lewy reflektor świateł drogowych
F39 Siłowniki tylnej blokady mechanizmu różnicowego (tylko ZR2)
F40 Siłowniki blokady mechanizmu różnicowego z przodu (tylko ZR2)
F41 —
F42 —
F43 —
F44 Pompa próżniowa
F45 —
F46 Moduł sterujący silnika 2
F47 Różne 2/zapłon
F48 Lampy przeciwmgielne (jeśli są)
F49 —
F50 Lampy do parkowania przyczep
F51 Klakson
F52 —
F53 —
F54 —
F55 —
F56 Pompa spryskiwacza
F57 —
F58 —
F59 —
F60 Odmgławiacz lusterek
F61 —
F62 Elektrozawór odpowietrzający kanistra
F63 —
F64 Lampa cofania przyczepy
F65 Lewe światło stopu przyczepy/światła kierunkowskazów
F66 Prawe światło stopu przyczepy/światła kierunkowskazów
F67 Elektryczne wspomaganie kierownicy
F68 —
F69 Regulowana kontrola napięcia akumulatora
F70 —
F71 —
F72 —
F73 —
F74 Generator
F75 —
Przekaźniki
K1 Sprzęgło klimatyzacji
K2 Rozrusznik
K3 —
K4 Prędkość wycieraczek
K5 Sterowanie wycieraczkami
K6 Lampa ładunkowa/Oświetlenie łóżka (jeśli jest w wyposażeniu)
K7 Układ napędowy
K8 —
K9 Siłowniki blokady mechanizmu różnicowego z przodu (tylko ZR2)
K10 Siłowniki tylnej blokady mechanizmu różnicowego (tylko ZR2)
K11 Środkowe światło stopu na wysokości
K12 Pompa próżniowa
K13 —
K14 Lampy postojowe przyczepy
K15 Bieg/Korba
K16 —
K17 Tylne okno/odmgławiacz lusterek

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
