Chevrolet Corvette C7 (2017-2018) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Corvette C7 z lat: 2017, 2018.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

Skrzynka bezpieczników znajduje się w komorze silnika (po prawej stronie).

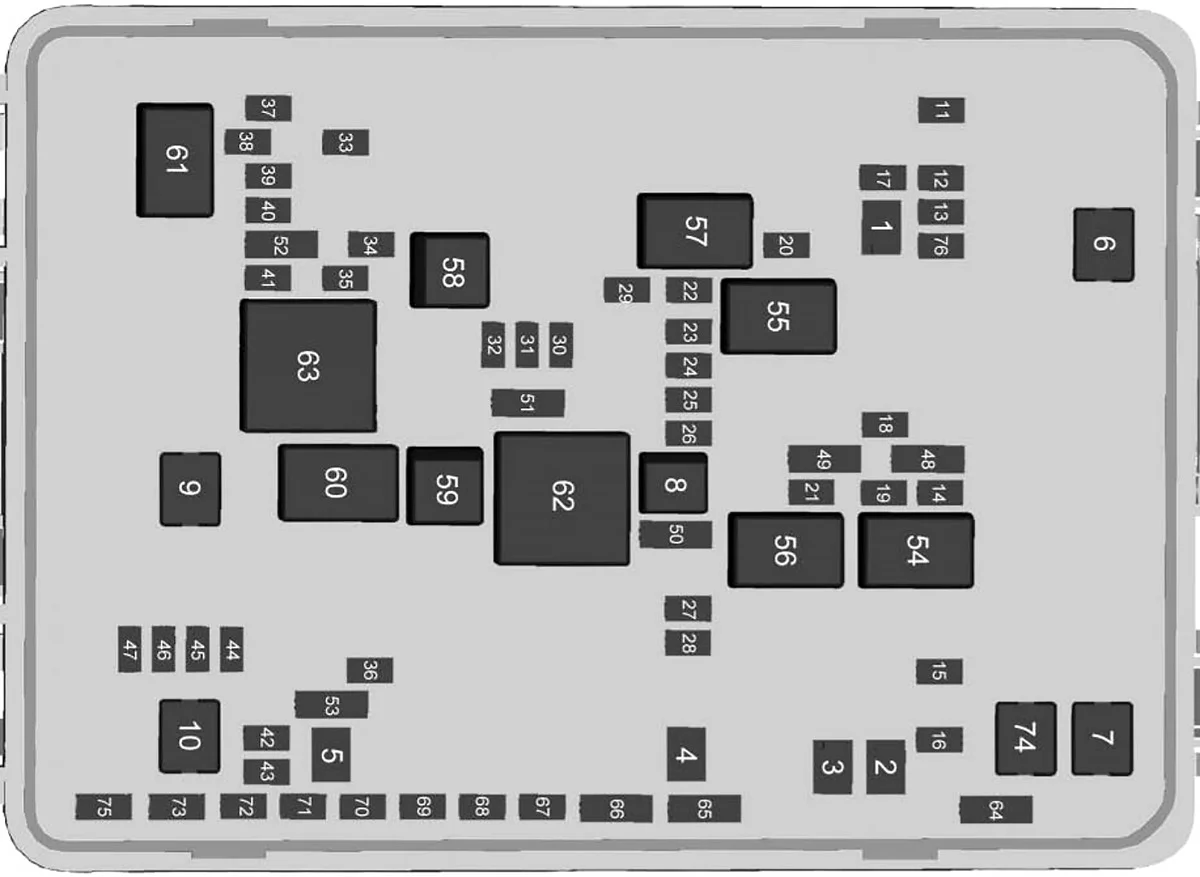

Chevrolet Corvette C7 (2017-2018) - schematy bezpieczników i przekaźników

Numer Opis
1 Przednia wycieraczka
2 Rozrusznik
3 Zawory ABS
4 Moduł sterujący silnika
5 Elektryczny hamulec postojowy
6 HVAC z przodu
7 Pompa ABS
8 Logistyka
9 Pompa próżniowa
10 Elektroniczny moduł tylnego mechanizmu różnicowego
11 Podgrzewane siedzenie 1
12 Moduł blokady kolumny
13 Kolumna kierownicy
14 Schowek na rękawiczki
15 Pozycja wewnętrzna silnika
16 Moduł kontroli nadwozia 6
17 Sterowanie HVAC
18 Moduł kontroli nadwozia 5
19 Podgrzewane siedzenie 2
20 Moduł kontroli nadwozia 7
21 Elektryczna blokada kolumny kierownicy
22 Wyświetlacz
23 Wylot pomocniczy
24 Radio
25 HUD zestawu wskaźników
26 Wewnętrzne lusterko wsteczne
27 Zapłon – dziwny
28 Zapłon – równy
29 Złącze łącza danych
30 Wentylator siedzenia
31 Moduł zasilania pompy paliwa
32 Zawór wydechowy 1
33 Klakson
34 Spryskiwacz reflektora
35 Sprzęgło klimatyzacji
36 Pozycja zewnętrzna silnika
37 Tłumienie w czasie rzeczywistym
38 Chłodnica międzystopniowa
39 Lewy reflektor
40 Prawy reflektor
41 Pompka spryskiwacza reflektora
42 Zawór wydechowy 2
43 Odwrotna blokada
44 Moduł elektrycznego tylnego mechanizmu różnicowego
45 Wentylator chłodnicy tylnej skrzyni biegów
46 Moduł sterowania skrzynią biegów
47 Odpowietrznik kanistra
48 Zintegrowany moduł sterujący podwozia/automatyczne wykrywanie obecności pasażerów
49 Moduł interfejsu kradzieży/pojazdu
50 Silnik/Skrzynia biegów
51 Klaster instrumentów
52 Reflektory świateł drogowych
53 Moduł sterujący skrzyni biegów/moduł sterujący silnika
54 Rozrusznik
55 Wycieraczka przednia – niska/wysoka
56 Uruchomienie
57 Silnik wycieraczek przednich
58 Spryskiwacz reflektora
59 Sterowanie klimatyzacją
60 Logistyka 1
61 Reflektory świateł mijania
62 Moduł sterujący silnika
63 Pompa próżniowa
64 —
65 —
66 —
67 —
68 —
69 —
70 —
71 —
72 —
73 —
74 Wentylator chłodzący przekładni 2
75 —
76 Moduł bramki komunikacyjnej
Przekaźnik
54 Rozrusznik
55 Wycieraczka przednia – niska/wysoka
56 Uruchomienie
57 Silnik wycieraczek przednich
58 Spryskiwacz reflektora
59 Sterowanie klimatyzacją
60 —
61 Reflektory świateł mijania
62 Moduł sterujący silnika
63 Pompa próżniowa

Bagażnik

Skrzynka bezpieczników znajduje się w bagażniku, pod wykładziną i osłoną.

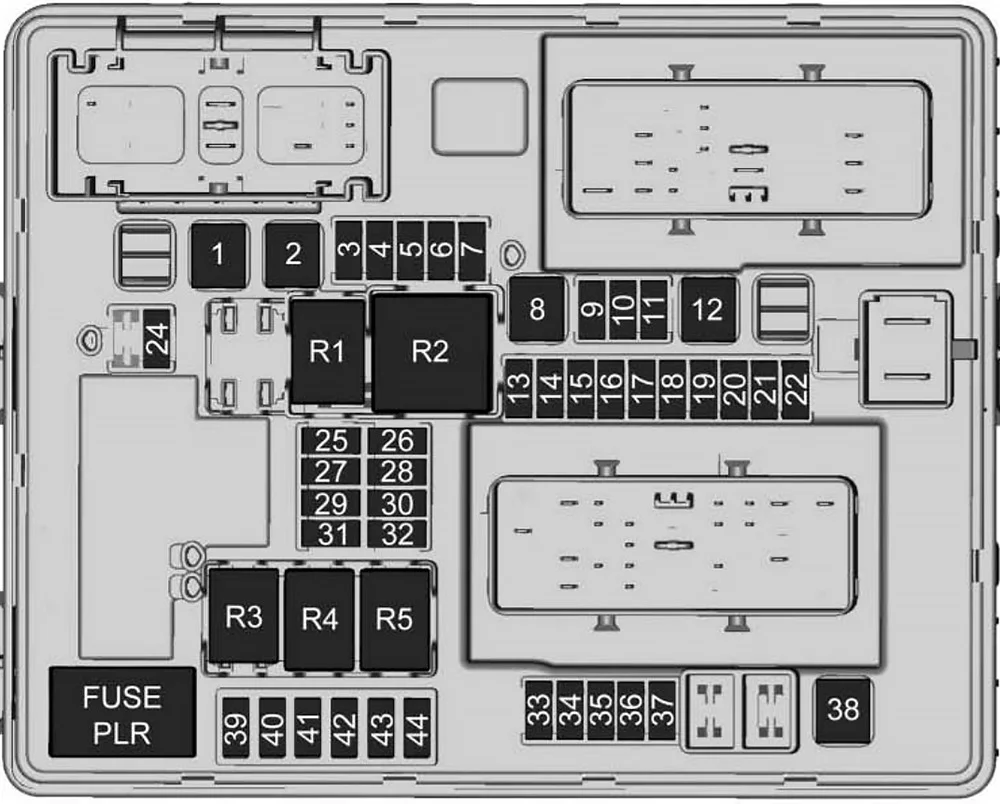

Chevrolet Corvette C7 (2017-2018) - schematy bezpieczników i przekaźników

Numer Opis
1 Okno
2 Siedzenie kierowcy
3 Pasywne wejście/Pasywny start 2
4 Pasywne wejście/Pasywny start 1
5 Moduł sterujący silnika
6 Podgrzewane lusterka
7 Moduł kontroli nadwozia 4
8 Odmgławiacz tylnej szyby
9 GBS
10 Moduł kontroli nadwozia 2
11 Kierownica
12 Siedzenie pasażera
13 —
14 Zewnętrzne lusterko wsteczne
15 Moduł kontroli nadwozia 1
16 Moduł kontroli nadwozia 3
17 Wykrywający moduł diagnostyczny/automatyczne wykrywanie obecności
18 Logistyka 2
19 Moduł kontroli nadwozia 8
20 Zintegrowany moduł sterujący podwozia
21 Wzmacniacz
22 Tylne gniazdo zasilania akcesoriów
24 Moduł siedzenia z pamięcią/dach kabrioletu
25 PSM odstraszający kradzież
26 Moduł zwalniania bagażnika
27 OnStar (jeśli jest w wyposażeniu)
28 Moduł kamery
29 —
30 Moduł zasilania pompy paliwa
31 Zatrzask modułu zwalniania bagażnika
32 Kontrola napięcia regulowana bateryjnie
33 —
34 Elektromagnes górnego kabrioletu
35 —
36 Przełącznik szyby pasażera
37 Przednie gniazdo zasilania akcesoriów
38 —
39 —
40 —
41 —
42 —
43 —
44 —
Przekaźniki
R1 –
R2 Odmgławiacz tylnej szyby
R3 —
R4 Przednie gniazdo zasilania akcesoriów
R5 Kradzież (zabezpieczenie zamka drzwi)

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
