Chevrolet Corvette C8 (2020-2022) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Corvette C8 z lat: 2020, 2021, 2022.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników tablicy rozdzielczej znajduje się za schowkiem. Dostęp do schowka na rękawiczki można uzyskać, odblokowując amortyzator drzwi i ściskając oś, aby zwolnić pierścień amortyzatora. Pociągnij boczne ściany schowka w desce rozdzielczej, aby zwolnić ograniczniki drzwi. Następnie obróć drzwi, aż zaczepy zawiasów zwolnią się ze sworznia zawiasu.

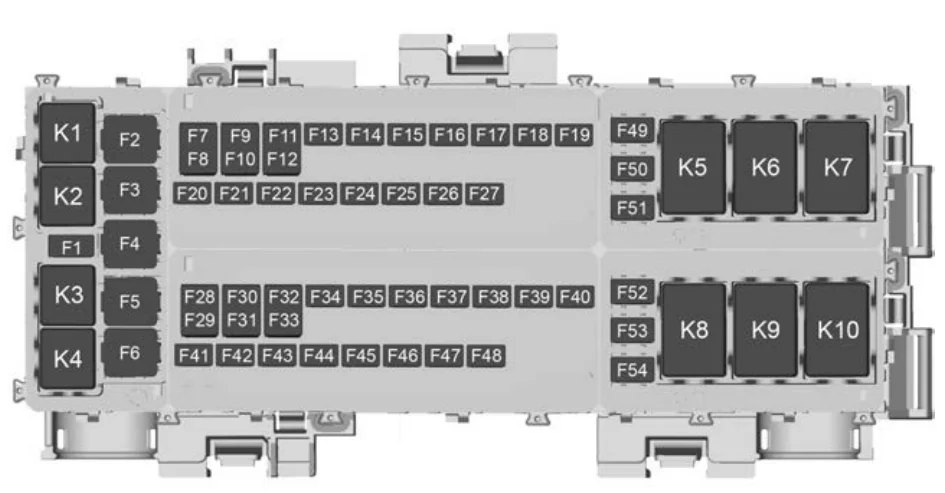

Chevrolet Corvette C8 (2020-2022) - schematy bezpieczników i przekaźników

Wersja 1

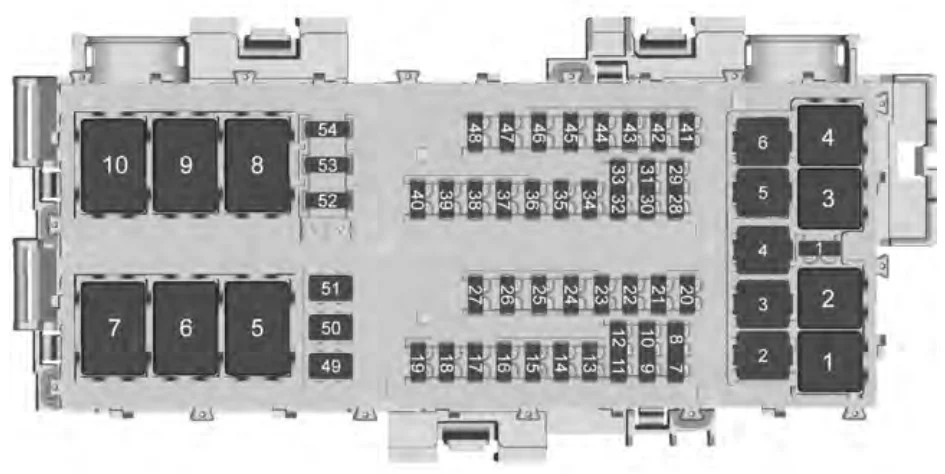

Chevrolet Corvette C8 (2020-2022) - schematy bezpieczników i przekaźników

Wersja 2

Chevrolet Corvette C8 (2020-2022) - schematy bezpieczników i przekaźników

Numer Opis
1 –
2 Przednia wycieraczka
3 Wentylator chłodzący 1
4 –
5 Wentylator chłodzący 2
6 Dmuchawa przednia
7 Podnośnik przedni / Automatyczna kontrola poziomu
8 Moduł płyty interfejsu dźwigni zmiany biegów
9 –
10 Wyświetl klaster IP/HVAC/moduł konsoli centralnej
11 USB
12 –
13 –
14 Schowek na rękawiczki
15 –
16 –
17 Aktywator funkcji zdalnej
18 Zwolnienie bagażnika z przodu
19 Inteligentny czujnik akumulatora
20 Moduł oświetlenia zewnętrznego 1
21 Moduł oświetlenia zewnętrznego 3
22 Moduł oświetlenia zewnętrznego 4
23 Moduł kontroli nadwozia 2
24 Moduł oświetlenia zewnętrznego 6
25 Wzmacniacz
26 Automatyczne wykrywanie obecności pasażerów/elektryczny hamulec postojowy
27 Moduł przetwarzania wideo
28 Prawy reflektor
29 –
30 Moduł czujnikowo-diagnostyczny/ Automatyczne wykrywanie obecności
31 Moduł kontroli nadwozia 1
32 Moduł blokady kolumny
33 Połączenie łącza danych/moduł ładowania bezprzewodowego
34 Telematyka/wyświetlacz przezierny
35 Klakson
36 –
37 –
38 Pompka spryskiwacza
39 Tylne pomocnicze gniazdo zasilania
40 Rejestrator danych wydajności/moduł konsoli centralnej
41 –
42 Środek odstraszający przed kradzieżą
43 Reflektor lewy
44 Moduł oświetlenia zewnętrznego 2
45 Moduł kolumny wspomagania kierownicy
46 Moduł kontroli nadwozia 3
47 Moduł oświetlenia zewnętrznego 5
48 Moduł oświetlenia zewnętrznego 7
49 Moduł kontroli nadwozia 4
50 Przednie pomocnicze gniazdo zasilania
51 –
52 Przełącznik sterowania kierownicą
53 Podgrzewana kierownica
54 –
Przekaźniki
K1 –
K2 Schowek na rękawiczki
K3 Klakson
K4 Spryskiwacz przedni
K5 Zachowana moc akcesoriów/Akcesorium
K6 Odblokowanie przedniego bagażnika 1
K7 –
K8 –
K9 Zwolnienie przedniego bagażnika 2
K10 Wycieraczka

Skrzynka bezpieczników tylnej komory

Skrzynka bezpieczników w tylnej komorze znajduje się z tyłu pojazdu, między siedzeniami.

Chevrolet Corvette C8 (2020-2022) - schematy bezpieczników i przekaźników

Dostęp:

  1. Otwórz górną pokrywę.
  2. Zdejmij górną pokrywę, naciskając zatrzask do wewnątrz.
  3. Pociągnij pokrywę do góry.

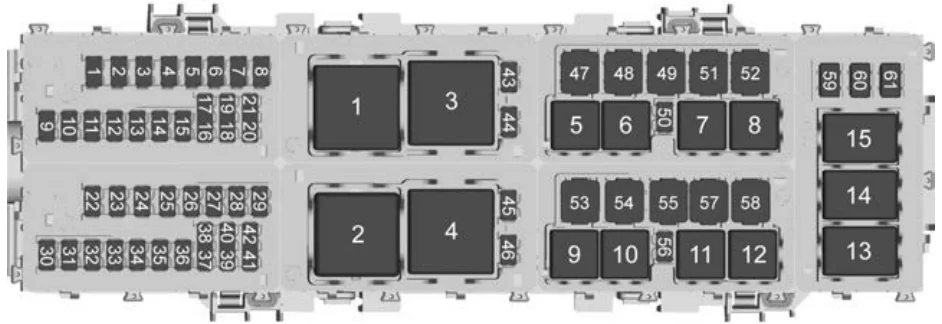

Chevrolet Corvette C8 (2020-2022) - schematy bezpieczników i przekaźników

Numer Opis
1 Moduł fotela kierowcy z pamięcią/ Fotel elektryczny
2 Podgrzewany fotel kierowcy
3 Moduł pamięci siedzenia pasażera/siedzenie elektryczne
4 Podgrzewane siedzenie pasażera
5 Moduł sterujący skrzynią biegów
6 2020: Asystent parkowania tyłem
7 Moduł sygnalizatora akustycznego / funkcja ostrzegania przyjaznego pieszym
8 Ostrzeżenie o bocznej strefie martwej strefy/Asystent parkowania tyłem
9 Moduł blokady kolumny
10 Moduł sterujący silnika/ Klimatyzacja
11 –
12 Moduł baterii litowo-jonowej
13 Aktywne zarządzanie paliwem
14 Wentylator siedzenia
15 –
16 Moduł oświetlenia zewnętrznego
17 Zestaw wskaźników tablicy rozdzielczej/płyta interfejsu dźwigni zmiany biegów/moduł sterujący skrzynią biegów/elektroniczny moduł sterujący hamulca
18 Moduł sterujący silnika
19 –
20 Moduł czujnikowo-diagnostyczny/ Wewnętrzne lusterko wsteczne
21 Elektromagnes zaworu wydechowego
22 Pompa paliwa/moduł strefy zbiornika paliwa
23 Tonneau, lewy
24 Tonneau, prawy
25 Kabriolet, górny prawy
26 Kabriolet, górny lewy
27 Elektroniczna kontrola zawieszenia
28 –
29 CGM
30 czujnik O2
31 Czujnik O2/ Olej silnikowy/ Oczyszczanie kanistra/ Aktywne zarządzanie paliwem
32 Zapłon równy
33 Nieparzysty zapłon
34 Moduł sterujący silnika 1
35 Moduł sterujący silnika/ Czujnik masowego przepływu powietrza/ Czujnik O2/ Klimatyzacja
36 –
37 Odpowietrznik kanistra
38 Moduł sterujący zatrzaskiem
39 Przełącznik prawego okna/ zamek drzwi
40 Przełącznik lewego okna/zamek drzwi
41 –
42 Moduł sterujący silnika 2
43 –
44 Sprzęgło klimatyzacji
45 –
46 –
47 –
48 –
49 Pomocniczy wentylator chłodzący prawy
50 –
51 –
52 –
53 Elektromagnes rozrusznika
54 Lewy pomocniczy wentylator chłodzący
55 Przedni podnośnik/Automatyczna regulacja poziomowania
56 –
57 Odmgławiacz tylnej szyby
58 –
59 Okno lewe/prawe
60 Elektryczny fotel pasażera
61 Elektrycznie sterowany fotel kierowcy
Przekaźniki
K1 –
K2 Układ napędowy
K3 Start silnika
K4 Tylny odmgławiacz
K5 Sprzęgło klimatyzacji
K6 –
K7 –
K8 –
K9 –
K10 –
K11 –
K12 –
K13 –
K14 Elektromagnes rozrusznika
K15 –

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
