Chevrolet Express (1996-2002) – schematy bezpieczników i przekaźników
Rocznik 1996-2002
Zaktualizowano 25.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Express z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

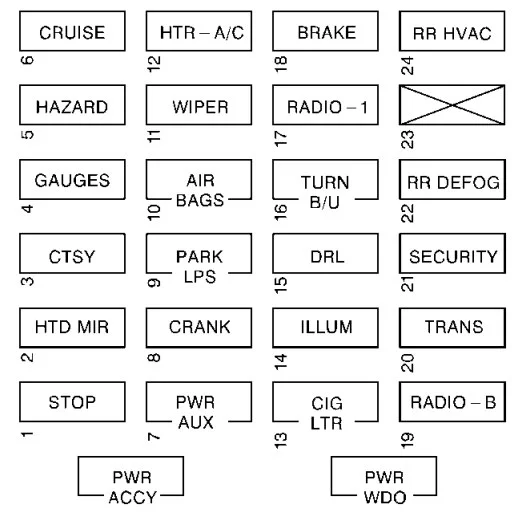

Skrzynka bezpieczników tablicy rozdzielczej
Klapka dostępu do skrzynki bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej nad dźwignią otwierania maski.
| Numer | Opis |
| 1 | Środkowa wysoko montowana lampa stopu, światła stopu |
| 2 | Elektrycznie podgrzewane lusterka |
| 3 | Lampy grzecznościowe, lampy kopułkowe/RDG, lusterka kosmetyczne, lusterka elektryczne |
| 4 | Klaster IP, przekaźnik świateł do jazdy dziennej, moduł świateł do jazdy dziennej, przełącznik HDLP, oświetlenie dostępu bezkluczykowego, moduł niskiego poziomu płynu chłodzącego, moduł CHIME, moduł DRAB |
| 5 | Światła awaryjne/moduł CHIME |
| 6 | Tempomat |
| 7 | Pomocnicze gniazdo zasilania, DLC |
| 8 | — |
| 9 | Oświetlenie tablicy rejestracyjnej, światła postojowe, światła tylne, przednie znaczniki boczne, popielniczka w schowku na rękawiczki |
| 10 | Poduszki powietrzne |
| 11 | Silnik wycieraczek, pompa spryskiwacza |
| 12 | Klimatyzacja, dmuchawa klimatyzacji, przekaźnik wysokiej dmuchawy, ogrzewanie lusterek |
| 13 | Zapalniczka |
| 14 | Klaster tablicy rozdzielczej, elementy sterujące HVAC, elementy sterujące tyłu HVAC, przełączniki tablicy rozdzielczej, oświetlenie radia, oświetlenie przełącznika drzwi |
| 15 | Przekaźnik świateł do jazdy dziennej |
| 16 | Przedni kierunkowskaz, tylny kierunkowskaz, lampy cofania, elektromagnes BTSI |
| 17 | Radio (Ign, Accy), Upfitter Provision Relay |
| 18 | 4WAL PCM, ABS, tempomat |
| 19 | Radio (akumulator), antena zasilająca |
| 20 | PRNDL, automatyczna skrzynia biegów |
| 21 | Kierownica EVO, zamek |
| 22 | Odmgławiacz tylnej szyby |
| 23 | — |
| 24 | RR Sterowanie HVAC, przekaźniki HIGH, MED, LOW |
| A | Elektrycznie sterowany zamek drzwi, sześciokierunkowy elektryczny fotel, moduł oświetlenia dostępu bezkluczykowego |
| B | Zasilanie okien |

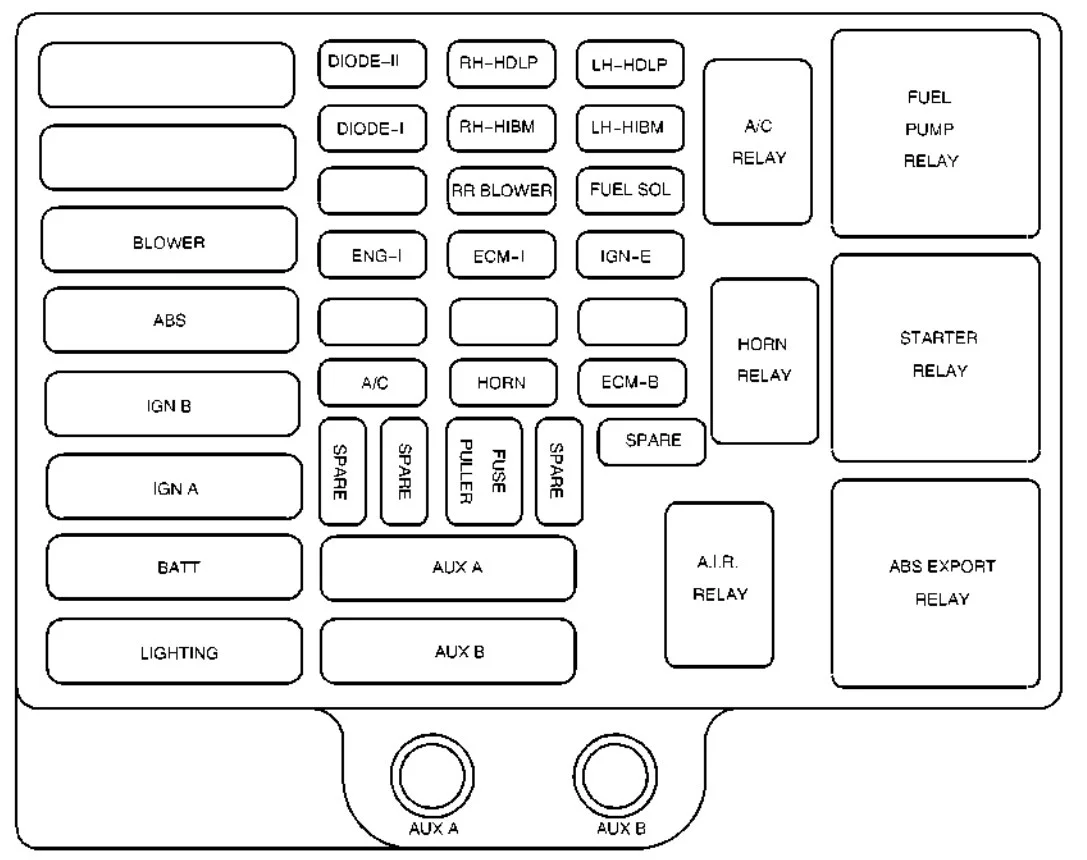

Skrzynka bezpieczników komory silnika
Znajduje się po stronie kierowcy w komorze silnika z tyłu.
| Nazwa | Opis |
| SPARE | Zapasowy bezpiecznik |
| A.I.R. | Pompa powietrza |
| BLOWER | Silnik dmuchawy przedniej |
| ABS | Elektroniczny moduł sterujący hamulca |
| IGN-B | Stacyjka |
| IGN-A | Przekaźnik rozrusznika, wyłącznik zapłonu |
| BATT | Blok bezpieczników tablicy rozdzielczej |
| LIGHTING | Blok bezpieczników tablicy rozdzielczej, przełącznik reflektorów |
| RH-HDLP | Reflektor prawy (tylko eksport) |
| LH-HDLP | Reflektor lewy (tylko eksport) |
| RH-HIBM | Prawe światło drogowe (tylko eksport) |
| LH-HIBM | Lewe światło drogowe (tylko eksport) |
| ETC | Elektroniczna kontrola przepustnicy |
| RR BLOWER | Tylna dmuchawa pomocnicza |
| FUEL SOL | Elektrozawór paliwa |
| ENG-I | Podgrzewane czujniki O2, czujnik masowego przepływu powietrza, zawór odpowietrzający pochłaniacza par paliwa, czujnik położenia wału korbowego, przekaźnik wtrysku powietrza wtórnego (olej napędowy), czujnik wody w paliwie (olej napędowy), podgrzewacz paliwa (olej napędowy), przekaźnik świecy żarowej (olej napędowy), zawór elektromagnetyczny zaworu upustowego (olej napędowy) ) |
| ECM-I | Cewka zapłonowa, czujnik położenia wału korbowego, VCM, wtryskiwacze paliwa, sterownik cewki |
| IGN-E | Przekaźnik sprzęgła klimatyzacji |
| SPARE | Zapasowy bezpiecznik |
| SPARE | Zapasowy bezpiecznik |
| SPARE | Zapasowy bezpiecznik |
| A/C | Przekaźnik sprzęgła klimatyzacji |
| HORN | Przekaźnik klaksonu, lampa (lampy) pod maską |
| ECM-B | Przekaźnik pompy paliwa, VCM, PCM, pompa paliwa i przełącznik ciśnienia oleju silnikowego |
| SPARE | Zapasowy bezpiecznik |
| SPARE | Zapasowy bezpiecznik |
| AUX A | Dostosowanie dla instalatorów |
| AUX B | Dostosowanie dla instalatorów |
| A/C RELAY | Klimatyzacja |
| HORN RELAY | Klakson |
| A.I.R. RELAY | Powietrze |
| FUEL PUMP RELAY | Pompa paliwowa |
| STARTER | Rozrusznik |
| RELAY | |
| ABS EXPORT | Eksport ABS |
| RELAY |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
