Chevrolet Malibu (2016-2018) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Malibu z lat: 2016, 2017, 2018.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

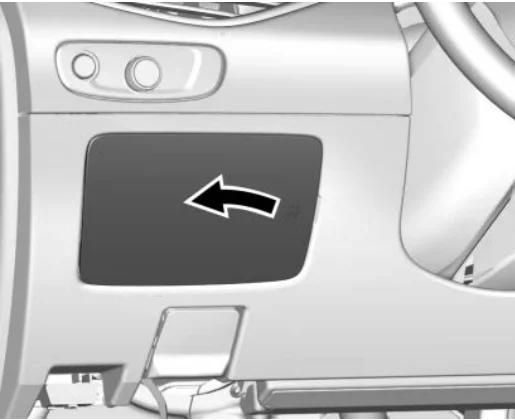

Znajduje się po stronie kierowcy na tablicy rozdzielczej, za osłoną po lewej stronie kierownicy.

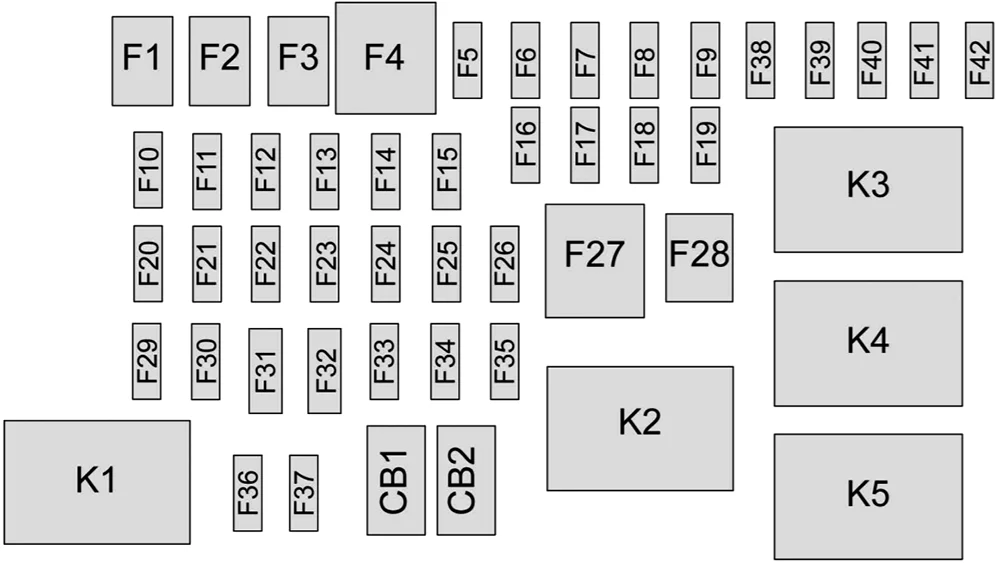

Chevrolet Malibu (2016-2018) - schematy bezpieczników i przekaźników

Chevrolet Malibu (2016-2018) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 30 Lewe okna elektryczne
F2 30 Prawe elektryczne szyby
F3 — —
F4 40 Dmuchawa do ogrzewania, wentylacji i klimatyzacji
F5 15 Moduł sterowania nadwozia 2
F6 — Podgrzewane siedzenie tylne lewe (2018)
F7 — Podgrzewane siedzenie tylne prawe (2018)
F8 15 Moduł sterowania nadwozia 3
F9 5 Moduł sterujący silnika/tylny akumulator
F10 15 Moduł sterujący nadwozia 2 (z opcją Stop/Start)
F11 — —
F12 — —
F13 — —
F14 — —
F15 20 Moduł sterowania skrzynią biegów (z opcją Stop/Start)
F 16 30 Wzmacniacz
F17 — moc siedzenia lędźwiowego
F18 — OnStar
F19 — —
F20 15 Moduł sterowania nadwozia 1
F21 15 Moduł sterowania nadwozia 4
F22 — —
F23 10 Elektryczna blokada kolumny kierownicy (tylko Chiny i Rosja)
F24 10 Poduszka powietrzna
F25 7,5 Złącze łącza danych
F26 — —
F27 30 Falownik AC DC
F28 — —
F29 20 Moduł sterowania nadwozia 8
F30 10 Konsola podwieszana
F31 2 Sterowanie na kierownicy
F32 — —
F33 10 Ogrzewanie, wentylacja i klimatyzacja
F34 — Brama (2018)
F35 — —
F36 5 Bezprzewodowa ładowarka
F37 20 Gniazda zasilania akcesoriów z przodu / Zapalniczka (tylko Chiny)
F38 5 OnStar
F39 7,5 Wyświetlacz
F40 10 Wykrywanie przeszkód
F41 15 Moduł sterujący nadwozia 1 (z opcją Stop/Start)
F42 15 Radio
CB1 — —
CB2 15 Gniazdo zasilania akcesoriów konsoli
Przekaźniki
K1 —
K2 Zachowany pomocniczy przekaźnik mocy
K3 —
K4 —
K5 —

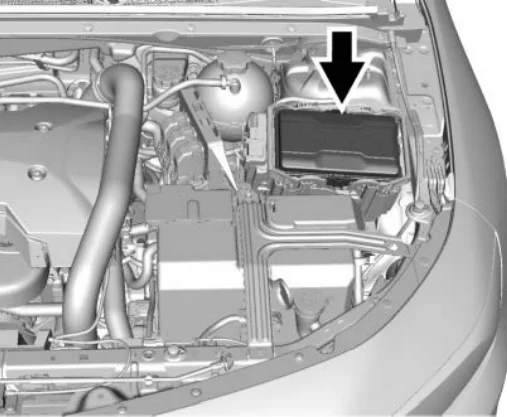

Komora silnika

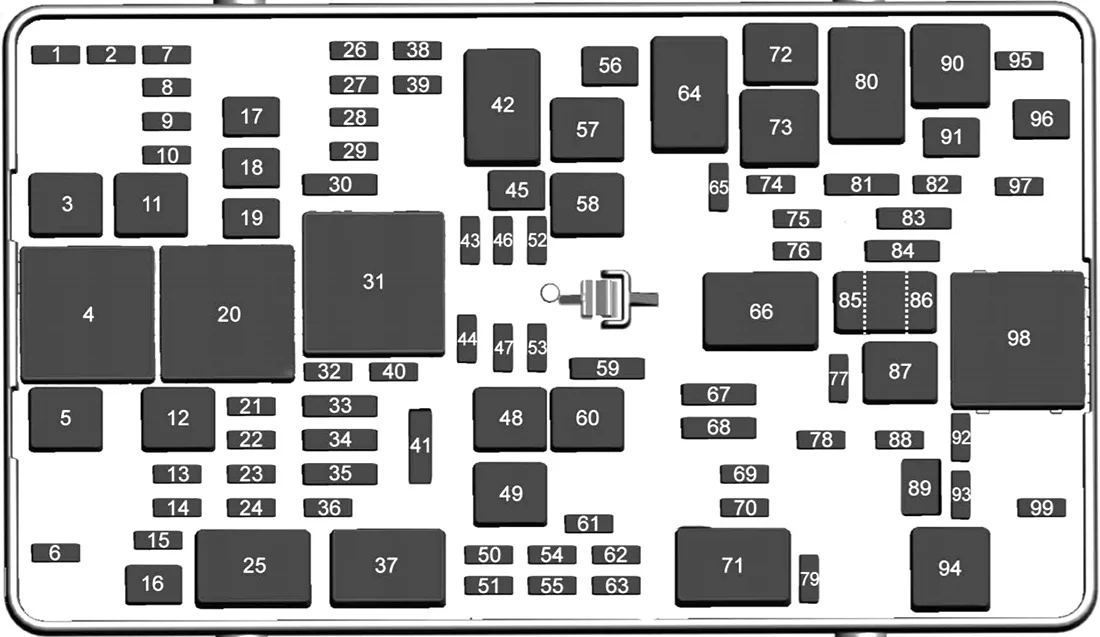

Chevrolet Malibu (2016-2018) - schematy bezpieczników i przekaźników

Chevrolet Malibu (2016-2018) - schematy bezpieczników i przekaźników

Numer Opis
1 —
2 —
3 Pompa układu przeciwblokującego
4 Falownik AC DC
6 Pień
7 Syrena ostrzegawcza przed kradzieżą/Klakson
8 Okno/Lustro/Siedzenia
9 Elektryczne wspomaganie hamowania
10 Lewy lędźwiowy fotel (2017)/AOS/Airbag-HEV
11 Akumulator DC DC 1
12 Tylny odmgławiacz
13 Podgrzewane lusterko
14 —
15 Wejście pasywne / Start pasywny
16 Przednia wycieraczka
17 Elektrycznie regulowane siedzenie pasażera
18 Zawór przeciwblokujący układu hamulcowego
19 Fotel kierowcy
21 Szyberdach
22 Lampa postojowa
23 Aktywna regulacja reflektorów
24 —
26 Moduł sterowania skrzynią biegów/zapłon
27 Korpus tablicy rozdzielczej/zapłon
28 Pompa paliwa (2017)
29 Regulowane sterowanie napięciem/Wentylacja
30 Lampka kontrolna awarii/SS
32 CVS
33 Przednie podgrzewane siedzenie
34 Podgrzewany fotel tylny (2017)/wentylator BSM/ESS
35 Moduł sterujący nadwozia 6/Moduł sterujący nadwozia 7
37 Moduł paliwowy
38 —
39 —
40 Blokada kolumny kierownicy
41 —
43 Podgrzewana kierownica
44 Aktywna regulacja reflektorów
45 —
46 Moduł sterujący silnika/zapłon
47 —
48 Elektryczne wspomaganie hamowania – HEV
49 Akumulator DC DC 2
50 —
51 —
52 —
53 —
54 —
55 —
56 Rozrusznik (2018)
57 Pompa pomocnicza skrzyni biegów
58 —
59 Reflektory świateł drogowych
60 Wentylator chłodzący
61 —
62 —
63 —
65 Klimatyzacja – HEV
67 —
68 —
69 Prawy reflektor świateł mijania HID
70 Lewy reflektor świateł mijania HID
72 Koło zębate rozrusznika
74 Rozrusznik (2017)
75 Moduł sterujący silnika
76 Układ napędowy wyłączony z silnika
77 —
78 Klakson
79 Pompa spryskiwacza
81 Moduł sterowania skrzynią biegów/moduł sterowania silnikiem
82 —
83 Cewka zapłonowa
84 Układ napędowy na silniku
85 Przełącznik modułu sterującego silnika 2
86 Przełącznik modułu sterującego silnika 1
87 Pompa SAIR
88 Aeroshutter
89 Spryskiwacz reflektorów
91 —
92 Moduł falownika mocy trakcyjnej/pompa generatora silnika
93 Aktywna regulacja reflektorów
95 Elektrozawór SAIR
96 Podgrzewacz paliwa
97 —
99 Pompa płynu chłodzącego
Przekaźniki
4 Falownik AC DC
20 Tylny odmgławiacz
25 Sterowanie wycieraczką przednią
31 Bieg/Korba
37 Prędkość wycieraczki przedniej
42 Pompa pomocnicza skrzyni biegów
64 2017: Sterowanie klimatyzacją
2018: Rozrusznik
68 Układ napędowy
71 Reflektory świateł mijania HID
73 2017: Rozrusznik
2018: Klimatyzacja
80 Koło zębate rozrusznika/silnik rozrusznika
90 Elektrozawór reakcyjny SAI
94 Spryskiwacz reflektorów
98 Pompa reakcyjna SAI

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
