Chevrolet Onix (2020-2022) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Onix z lat: 2020, 2021, 2022.

Sprawdzanie oraz wymiana bezpieczników Chevrolet Onix (2020-2022)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Chevrolet Onix (2020-2022)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski Chevrolet Onix (2020-2022)

Blok bezpieczników tablicy rozdzielczej znajduje się w dolnej części tablicy rozdzielczej po stronie kierowcy.

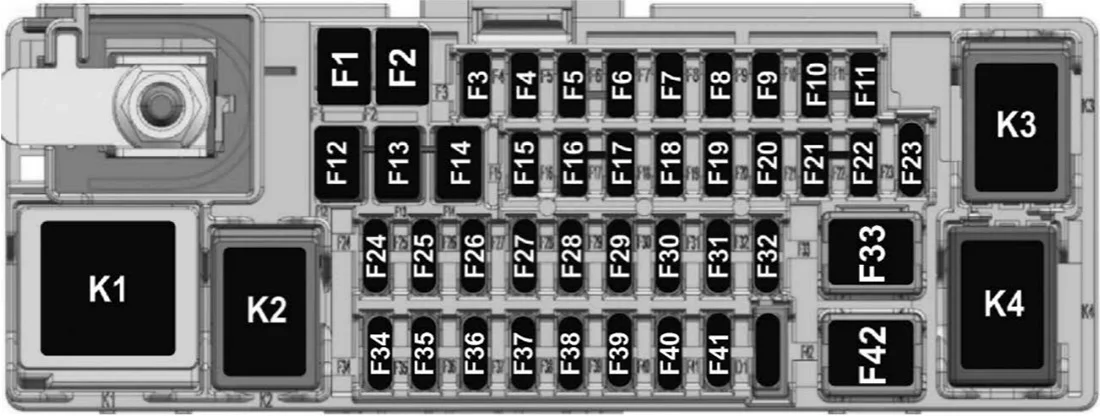

Chevrolet Onix (2020-2022) - schematy bezpieczników i przekaźników

Chevrolet Onix (2020-2022) - schematy bezpieczników i przekaźników

Numer Opis
F1 LEWY MND
F2 PRAWY MND
F3 –
F4 –
F5 BCM 2
F6 BCM 4
F7 BCM 5
F8 ESCL (elektroniczna blokada kolumny kierownicy)
F9 –
F10 WIP RR
F11 –
F12 BPM
F13 DC DC 1
F14 DC DC 2
F15 –
F 16 –
F17 Klakson
F18 OSRWM
F19 ISRVM
F20 SDM (administrator systemów bezpieczeństwa)
F21 DLC (połączenie łącza danych)
F22 szyberdach
F23 DUS
F24 szyberdach
F25 APO
F26 ładowarka USB
F27 Radio
F28 –
F29 ISRVM IGN
F30 Klakson
F31 CCP CCP
F32 Spryskiwacz
F33 Wentylator
F34 OnStar
F35 Ekran CPI
F36 RADIO USB
F37 UPA SBSA APA
F38 CCP CCP
F39 BCM 1
F40 SWC
F41 TCM
F42 –
Przekaźniki
K1 Rozrusznik
K2 RAP ACC
K3 Klakson
K4 –

Komora silnika Chevrolet Onix (2020-2022)

Skrzynka bezpieczników znajduje się po lewej stronie przedniej komory silnika.

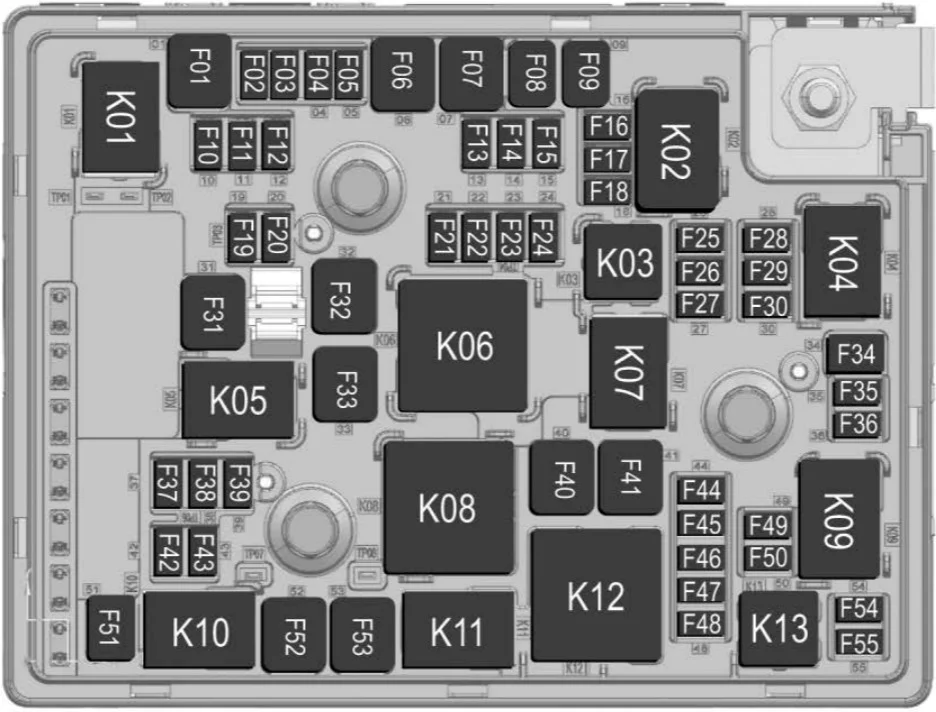

Chevrolet Onix (2020-2022) - schematy bezpieczników i przekaźników

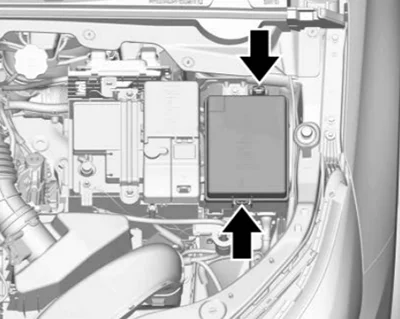

Aby zdjąć pokrywę, podnieś ją i zdejmij.

Chevrolet Onix (2020-2022) - schematy bezpieczników i przekaźników

Numer Opis
F01 –
F02 inteligentny czujnik baterii
F03 Elektromagnes odpowietrzający kanistra
F04 –
F05 –
F06 Pompa ABS
F07 Zawór ABS
F08 –
F09 –
F10 –
F11 –
F12 BCM BATT 7
F13 BCM BATT 8
F14 BCM BATT 9
F15 Tylna kamera
F 16 Panel
F17 Elektryczna blokada kolumny kierownicy
F18 poziomowanie lamp
F19 –
F20 –
F21 BCM BATT 6
F22 Moduł strefy zbiornika paliwa
F23 –
F24 pompa paliwowa
F25 –
F26 ECM IGN
F27 TCM
F28 IP BDY IGN
F29 TCM
F30 ECM (moduł sterowania silnikiem)
F31 Tylny odmgławiacz
F32 –
F33 –
F34 –
F35 –
F36 –
F37 BCM BATT 3
F38 –
F39 –
F40 wysoka prędkość wentylatora
F41 –
F42 przednia lampa przeciwmgielna
F43 –
F44 –
F45 Nie ma operacji awaryjnej
F46 CEWKA INJ
F47 Główny ECM
F48 przekaźnik wentylatora
F49 Pompa wodna ACC
F50 Sprzęgło klimatyzacji (klimatyzacji)
F51 niska prędkość wentylatora
F52 –
F53 –
F54 rozrusznik 1
F55 –
Przekaźniki
K01 –
K02 Uruchomienie z przełącznikiem
K03 pompa paliwowa
K04 –
K05 –
K06 –
K07 –
K08 wysoka prędkość wentylatora
K09 rozrusznik 1
K10 niska prędkość wentylatora
K11 środkowy wentylator
K12 Główny ECM
K13 Sprzęgło klimatyzacji (klimatyzacji)

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
