Chevrolet Spark (wersja EU) M300 (2010-2015) – schematy bezpieczników i przekaźników
Rocznik 2010-2015
Zaktualizowano 25.09.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Chevroleta Spark (wersja EU) M300 z lat: 2010, 2011, 2012, 2013, 2014, 2015.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynka bezpieczników tablicy rozdzielczej
Znajduje się w tablicy rozdzielczej, za osłoną po lewej stronie kierownicy.
| Numer | Opis |
|---|---|
| 1 | Tylna wycieraczka |
| 2 | Lustro zewnętrzne lusterko wsteczne |
| 3 | Reflektor |
| 4 | Elektryczne OSRVM |
| 5 | Zamek od drzwi |
| 6 | Przednia wycieraczka |
| 7 | — |
| 8 | Światła cofania |
| 9 | Wskaźniki |
| 10 | Tylny odmgławiacz |
| 11 | Tylne światła przeciwmgielne |
| 12 | Klaster instrumentów |
| 13 | Moduł sterujący silnika dmuchawy |
| 14 | Poduszka powietrzna |
| 15 | Złącze antykradzieżowe/łącze łącza danych |
| 16 | Moduł kontroli skrzyni biegów |
| 17 | Tylne szyby elektryczne |
| 18 | Radio/zdalne wejście bezkluczykowe/zdalne wejście |
| 19 | Moduł sterujący silnika (ECM)/odstraszacz kradzieży |
| 20 | Mata grzewcza |
| 21 | Zapalniczka |
| 22 | Światło hamowania |
| 23 | Rozrusznik |
| 24 | Radio/zegar/zdalny dostęp bezkluczykowy |
| 25 | Poduszka powietrzna |
| 26 | Światła wewnętrzne |

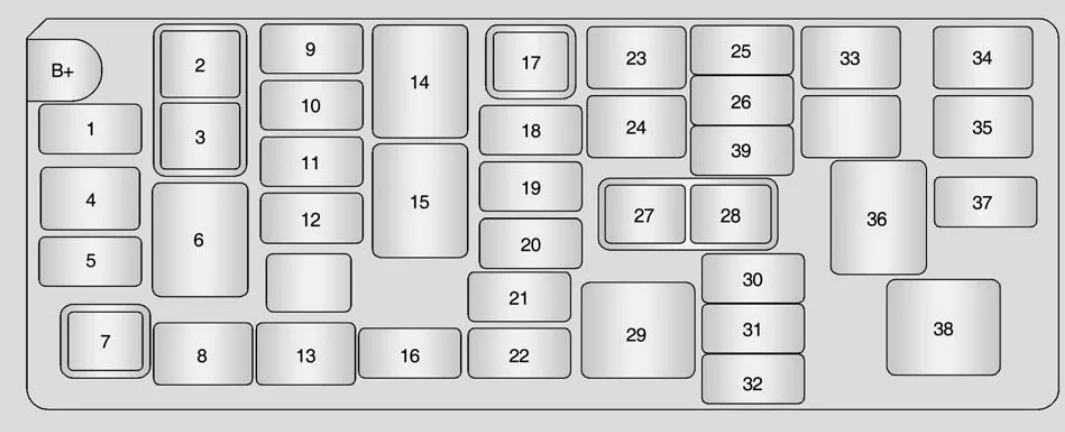

Skrzynka bezpieczników w komorze silnika
| Numer | Opis |
|---|---|
| 1 | Pompa paliwowa |
| 2 | Przekaźnik świateł postojowych |
| 3 | Przekaźnik niskiej prędkości wentylatora |
| 4 | Wysoka prędkość wentylatora |
| 5 | Klimatyzacja |
| 6 | Przekaźnik wysokiej prędkości wentylatora |
| 7 | Przekaźnik klimatyzacji |
| 8 | ABS 2 |
| 9 | Światło postojowe lewe |
| 10 | Światło postojowe prawe |
| 11 | Przednie światło przeciwmgielne |
| 12 | Niska prędkość wentylatora |
| 13 | ABS 1 |
| 14 | Przekaźnik przednich świateł przeciwmgielnych |
| 15 | Przekaźnik pompy paliwa |
| 16 | Zapasowy bezpiecznik |
| 17 | Przekaźnik świateł drogowych |
| 18 | Światła drogowe reflektorów |
| 19 | Reflektor świateł mijania lewych |
| 20 | Reflektor świateł mijania prawych |
| 21 | Zapasowy bezpiecznik |
| 22 | Zapasowy bezpiecznik |
| 23 | Zapłon 2/rozrusznik |
| 24 | Zapłon 1/akcesoria |
| 25 | Światła awaryjne |
| 26 | Klakson |
| 27 | Przekaźnik świateł mijania |
| 28 | Przekaźnik klaksonowy |
| 29 | Główny przekaźnik silnika |
| 30 | Zapłon |
| 31 | EMS 1 |
| 32 | EMS 2 |
| 33 | Akumulator tablicy rozdzielczej |
| 34 | — |
| 35 | Szyba przednia |
| 36 | Przekaźnik szyby przedniej |
| 37 | Moduł sterujący silnika |
| 38 | — |
| 39 | Zapasowy bezpiecznik |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
