Fiat Fiorino i Qubo (2014-2016) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Fiorino i Qubo z lat: 2014, 2015, 2016.

Fiat Fiorino III i Qubo (2014-2016) to kontynuacja serii małych vanów, które oferują praktyczność, ekonomiczność i wszechstronność. Oba modele są zaprojektowane z myślą o miejskiej jeździe i są idealne dla osób poszukujących kompaktowego samochodu z dużą przestrzenią ładunkową.

Pod względem designu, zarówno Fiat Fiorino III, jak i Qubo prezentują się nowocześnie i atrakcyjnie. Oferują one zaokrąglone kształty, które nadają im przyjazny wygląd. Wnętrza są przestronne i funkcjonalne, zapewniając wygodne miejsce dla kierowcy i pasażerów. Praktyczne rozwiązania, takie jak składane tylna kanapa i liczne schowki, umożliwiają elastyczną organizację przestrzeni ładunkowej.

Fiat Fiorino III i Qubo oferują różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki o różnych pojemnościach. Silniki te zapewniają odpowiednie osiągi przy równoczesnym niskim zużyciu paliwa. Oba modele są również dostępne w wersji zasilanej gazem ziemnym CNG, co przyczynia się do jeszcze większej ekonomiczności i niższych emisji CO2.

W przypadku wyposażenia i technologii, Fiorino III i Qubo (2014-2016) oferują wiele udogodnień. W zależności od wersji wyposażeniowej, można znaleźć takie elementy jak klimatyzację, system multimedialny, elektrycznie sterowane szyby i lusterka, systemy bezpieczeństwa (ABS, ESP, poduszki powietrzne) oraz wiele innych opcji, które podnoszą komfort jazdy.

Oba modele Fiat Fiorino III i Qubo (2014-2016) są również przystosowane do codziennej jazdy w mieście. Ich kompaktowe rozmiary i dobra widoczność zapewniają łatwe manewrowanie i parkowanie nawet na ciasnych ulicach. Charakteryzują się one także niskimi kosztami utrzymania i eksploatacji, co jest ważne dla osób szukających oszczędności.

Warto zaznaczyć, że oba modele zostały wycofane z rynku w 2016 roku, więc mogą być dostępne jedynie na rynku wtórnym. Mimo to, Fiat Fiorino III i Qubo (2014-2016) są nadal atrakcyjnymi opcjami dla osób, które poszukują praktycznego i oszczędnego małego vana do codziennego użytku w mieście.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

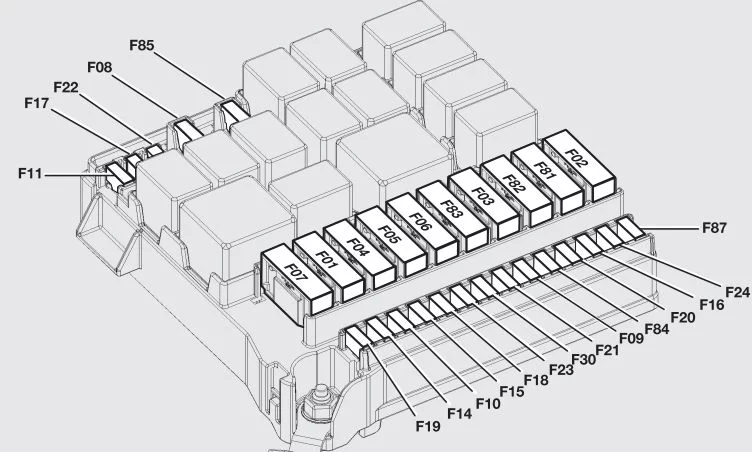

Fiat Fiorino i Qubo (2014-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F09 15 Zapasowy (zestaw do przyczepy)
F10 10 Klakson
F14 15 Światła drogowe
F15 – Zapasowy
F19 7,5 Sprężarka klimatyzacji
F20 30 Podgrzewana szyba tylna, odmrażacze lusterek
F21 15 Pompa paliwowa
F30 15 Światła przeciwmgielne
F08 – Zapasowy
F85 30 Zapalniczka;

Gniazdo w przedziale pasażerskim;

Podgrzewane siedzenia.

F87 7,5 + 15 świateł cofania/przepływomierz powietrza/woda w czujniku paliwa/cewki przekaźnika T02, T05, TI4, TI7 i TI9

Przedział pasażerski

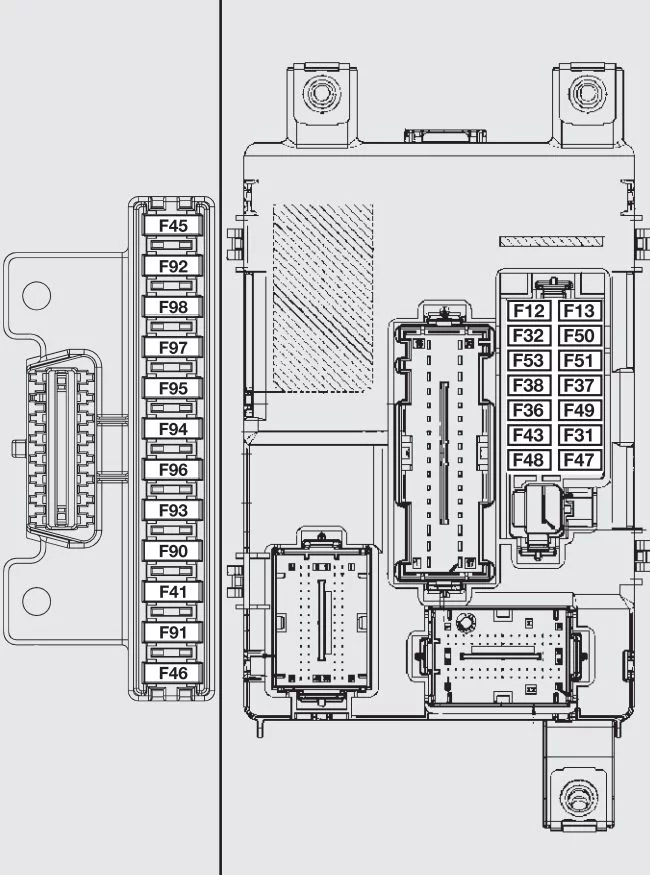

Fiat Fiorino i Qubo (2014-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F12 7,5 Oświetlenie osłony przeciwsłonecznej (strona pasażera)
F13 7,5 Światło mijania (po stronie kierowcy);

Korektor świateł.

F31 5 Cewki przekaźnika INT/A SCM
F32 7,5 Czasowe oświetlenie wewnętrzne
F36 10 Węzeł systemu radiowego Bluetooth;

Węzeł Blue&Me;

Gniazdo diagnostyczne EOBD;

ECU alarmu objętościowego;

ECU syreny alarmowej.

F37 5 Węzeł tablicy rozdzielczej;

Sterowanie światłem stopu (NO).

F38 20 Siłowniki zamków drzwi/bagażnika
F43 15 Spryskiwacz szyby przedniej;

Dwukierunkowa pompa spryskiwacza tylnej szyby.

F47 20 Elektrycznie sterowana szyba przednia (po stronie kierowcy)
F48 20 Elektrycznie sterowana szyba przednia (strona pasażera)
F49 5 Kontrolki;

Czujniki parkowania ECU;

Elektryczne lusterka boczne;

ECU alarmu wolumetrycznego.

F51 5 INT Węzeł radiowy;

ECU systemu Bluetooth;

Węzeł Blue&Me;

Ruch lusterek bocznych;

Przełącznik sprzęgła;

Sterowanie światłami hamowania (NC).

F53 5 Węzeł tablicy przyrządów
F41 7,5 Odmrażacze lusterek zewnętrznych
F45 – Zapasowy
F46 – Zapasowy
F90 – Zapasowy
F91 – Zapasowy
F92 – Zapasowy
F93 – Zapasowy
F94 15 Gniazdo zapalniczki/przedziału pasażerskiego
F95 – Zapasowy
F96 15 Gniazdo zapalniczki/przedziału pasażerskiego
F97 10 Ogrzewanie przedniego fotela (kierowca)
F98 10 Ogrzewanie przedniego fotela (pasażer)

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
