W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Bronco Sport z lat: 2021.

Ford Bronco Sport to kompaktowy SUV, który jest młodszym bratem większego Forda Bronco. Model ten został wprowadzony na rynek w 2020 roku jako bardziej miejska, codzienna alternatywa dla klasycznego Bronco, ale nadal zachowuje ducha i pewne cechy charakterystyczne swojego starszego rodzeństwa.

Bronco Sport posiada atrakcyjny, awanturniczy wygląd, który nawiązuje do kultowego Bronco, szczególnie w swojej przedniej części. Charakteryzuje go masywna sylwetka, wąskie reflektory LED, charakterystyczny grill i wyraźne linie nadwozia, które podkreślają jego terenowe zdolności.

Mimo swojego kompaktowego rozmiaru, Ford Bronco Sport oferuje przestronne wnętrze z wygodnymi miejscami dla pasażerów i funkcjonalnymi rozwiązaniami. Bagażnik jest również odpowiednio przestronny, umożliwiając swobodne pakowanie i transport różnych przedmiotów.

Warianty napędowe Forda Bronco Sport obejmują silniki benzynowe EcoBoost, które zapewniają wystarczającą moc do codziennej jazdy i niezłe osiągi na drodze. Wyposażony jest w zaawansowany system napędu na cztery koła, który umożliwia pokonywanie różnych rodzajów terenu i zapewnia dodatkową trakcję i stabilność.

Jednym z głównych atutów Bronco Sport jest jego zdolność do jazdy poza utwardzonymi drogami. Posiada systemy i technologie terenowe, takie jak programowalne tryby jazdy, zabezpieczenia podwozia, zwiększoną wysokość zawieszenia i odpowiednie opony, które pozwalają na pokonywanie trudnych przeszkód i eksplorację off-roadowych szlaków.

Ponadto, Ford Bronco Sport wyposażony jest w różnego rodzaju funkcje i technologie, takie jak systemy bezpieczeństwa, zaawansowane systemy informacyjno-rozrywkowe, integrację z urządzeniami mobilnymi oraz wiele opcji dostosowania i personalizacji.

Ford Bronco Sport jest doskonałym wyborem dla tych, którzy poszukują kompaktowego SUV-a o wyrazistym stylu, terenowych zdolnościach i codziennej funkcjonalności. Jest to samochód, który łączy w sobie ducha przygody i swobodę z praktycznymi rozwiązaniami na co dzień.

Podsumowując, Ford Bronco Sport to dynamiczny, kompaktowy SUV, który posiada wiele cech charakterystycznych dla większego Bronco. Doskonale sprawdza się zarówno na codziennych trasach miejskich, jak i na przygodowych wyprawach poza utwardzone drogi. To samochód, który oferuje wszechstronność, niezawodność i wyjątkowy styl dla aktywnych i poszukujących ducha odkrywcy kierowców.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

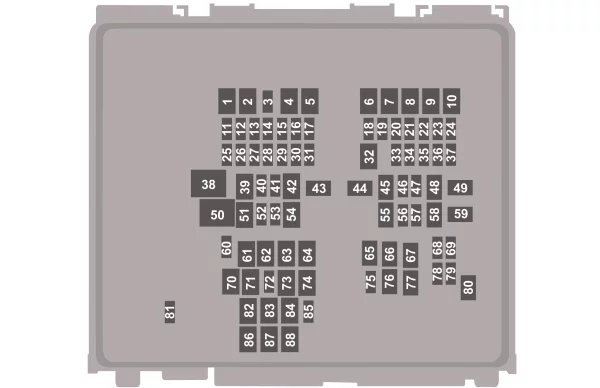

Skrzynka bezpieczników w komorze silnika

Ford Bronco Sport (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	30 A	Dodatkowe oświetlenie na rynku wtórnym.
2	—	Nieużywany.
3	10 A	Ogrzewane dysze spryskiwaczy przedniej szyby.
4	60 A	Dodatkowa grzałka.
5	40 A	Dodatkowa grzałka.
6	40 A	Dodatkowa grzałka.
7	20 A	Podgrzewany park wycieraczek.
8	—	Nieużywany.
9	60 A	Falownik.
10	30 A	Rozrusznik.
11	15 A	Moduł sterujący układu napędowego.
12	15 A	Moduł sterujący układu napędowego.
13	15 A	Moduł sterujący układu napędowego.
14	15 A	Moduł sterujący układu napędowego.
15	—	Nieużywany.
16	—	Nieużywany.
17	—	Nieużywany.
18	10 A	Moduł sterujący układu napędowego.
19	10 A	Moduł układu przeciwblokującego.
20	10 A	Złącze łącza danych.
21	5 A	Przełącznik reflektorów.
22	20 A	Wzmacniacz.
23	—	Nieużywany.
24	—	Nieużywany.
25	25 A	Wzmocnione reflektory z lewej strony.
26	25 A	Wzmocnione reflektory prawe.
27	—	Nieużywany.
28	—	Nieużywany.
29	—	Nieużywany.
30	10 A	Elektroniczna kontrola stabilności.
31	5 A	Elektroniczne wspomaganie kierownicy.
32	30 A	Moduł sterujący nadwozia.
33	10 A	Przednia kamera wspomagania parkowania; Tylna kamera; System informacji o martwym polu; Siłownik zmiany biegów.
34	—	Nieużywany.
35	15 A	Podgrzewana kierownica.
36	—	Nieużywany.
37	20 A	Klakson.
38	40 A	Silnik dmuchawy.
39	—	Nieużywany.
40	10 A	Wyłącznik hamulca.
41	20 A	Wzmacniacz.
42	30 A	Elektrycznie regulowany fotel kierowcy.
43	40 A	Zawory układu przeciwblokującego.
44	40 A	Moduł holowniczy przyczepy.
45	30 A	Fotel pasażera z napędem elektrycznym.
46	—	Nieużywany.
47	20 A	Podgrzewane siedzenia.
48	—	Nieużywany.
49	60 A	Pompa układu przeciwblokującego.
50	60 A	Wentylator chłodzący.
51	30 A	Szyberdach.
52	5 A	Inteligentna ładowarka USB .
53	—	Nieużywany.
54	—	Nieużywany.
55	—	Nieużywany.
56	10 A	Sprzęgło klimatyzacji.
57	5 A	Światło powodziowe.
58	—	Nieużywany.
59	40 A	Moduł sterujący nadwozia.
60	5 A	Inteligentna ładowarka USB .
61	20 A	Pomocniczy punkt zasilania.
62	—	Nieużywany.
63	—	Nieużywany.
64	—	Nieużywany.
65	—	Nieużywany.
66	—	Nieużywany.
67	—	Nieużywany.
68	—	Nieużywany.
69	15 A	Portowe wtryskiwacze paliwa.
70	20 A	Pomocniczy punkt zasilania.
71	20 A	Pomocniczy punkt zasilania.
72	20 A	Wycieraczka tylnej szyby.
73	—	Nieużywany.
74	30 A	Silnik wycieraczek szyby przedniej.
75	10 A	Podgrzewane lusterka zewnętrzne.
76	30 A	Ogrzewana tylna szyba.
77	—	Nieużywany.
78	15 A	Zwolnienie szyby windy.
79	—	Nieużywany.
80	20 A	Pompa paliwowa.
81	10 A	Pompa spryskiwacza tylnej szyby.
82	40 A	Falownik.
83	—	Nieużywany.
84	40 A	Moduł sterujący układu napędowego.
85	5 A	Czujnik deszczu.
86	—	Nieużywany.
87	—	Nieużywany.
88	—	Nieużywany.

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się pod schowkiem.

Ford Bronco Sport (2021) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	5 A	Nieużywany.
2	5 A	Nieużywany.
3	10 A	Nieużywany.
4	10 A	Stacyjka; Blokada kolumny kierownicy.
5	20 A	Zamek. Odblokować.
6	10 A	Falownik DC-AC.
7	30 A	Moduł drzwi pasażera.
8	5 A	Moduł sterujący wspomagania parkowania.
9	5 A	Samościemniające się lusterko wewnętrzne; System utrzymania pasa ruchu; Wskaźnik wyłączenia poduszki powietrznej pasażera.
10	10 A	Rozszerzony moduł mocy.
11	5 A	Moduł jednostki sterującej telematyki.
12	5 A	Przełącznik klawiatury bezkluczykowej.
13	15 A	Odblokowanie drzwi kierowcy.
14	30 A	Moduł drzwi kierowcy.
15	15 A	Nieużywany (zapasowy).
16	15 A	Nieużywany (zapasowy).
17	15 A	SYNC; Moduł nadawczo-odbiorczy; Zintegrowany panel sterowania.
18	7,5 A	Bezprzewodowy moduł ładowania akcesoriów; Moduł kontroli całego terenu.
19	7,5 A	Nieużywany (zapasowy).
20	10 A	Nieużywany (zapasowy).
21	7,5 A	Nieużywany (zapasowy).
22	7,5 A	Nieużywany (zapasowy).
23	20 A	Nieużywany (zapasowy).
24	20 A	Nieużywany (zapasowy).
25	30 A	Nieużywany (zapasowy).

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
