Ford Courier (2000-2010) – schematy bezpieczników i przekaźników
Rocznik 2000-2010
Zaktualizowano 17.06.2023
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Courier z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

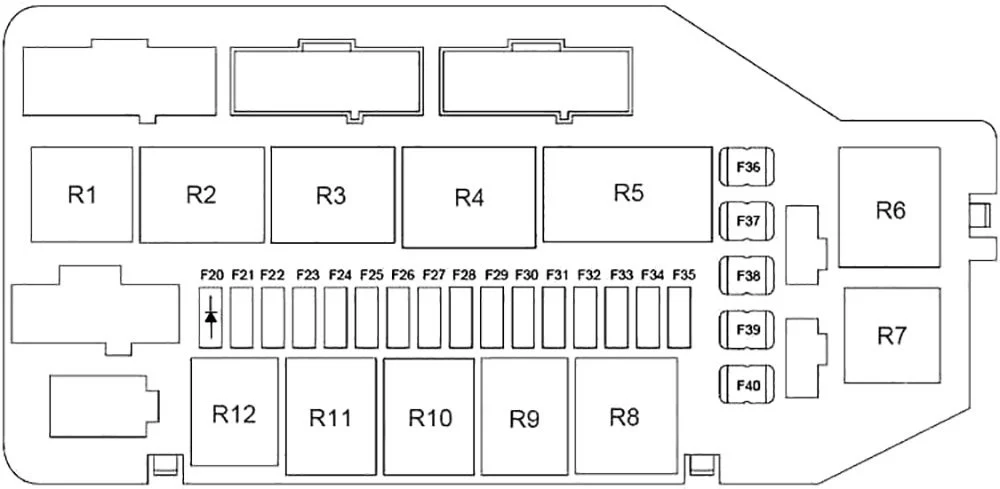

Komora silnika
Ta skrzynka znajduje się w komorze silnika, obok akumulatora.
Schemat bezpieczników
| Numer | Ampery [A] | Opis |
|---|---|---|
| F23 | 10 | Lewe światło drogowe, wskaźnik świateł drogowych |
| F24 | 10 | prawe światła drogowe |
| F25 | 10 | lewe światło mijania |
| F26 | 10 | prawe światło mijania |
| F27 | 10 | Sonda lambda |
| F28 | 15 | Pompa paliwa, wentylator, przełącznik klimatyzacji, elektroniczne sterowanie silnikiem |
| F29 | 20 | Światło przeciwmgielne i klimatyzacja |
| F30 | – | Bez użycia |
| F31 | – | Bez użycia |
| F32 | 3 | elektroniczne sterowanie silnikiem |
| F33 | – | Bez użycia |
| F34 | – | Bez użycia |
| F35 | piętnaście | pompa paliwowa |
| F36 | 40 | Zapłon |
| F37 | – | Bez użycia |
| F38 | 60 | Wentylator |
| F39 | 60 | Zasilanie (+) ze skrzynki bezpiecznikowej i przekaźnikowej |
| F40 | 60 | wyłącznik zapłonu/przełącznik wielofunkcyjny |
| R1 | Akcesoria | |
| R2 | Bez użycia | |
| R3 | Bez użycia | |
| R4 | Wentylator chłodnicy silnika ( niska prędkość ) | |
| R5 | Wentylator chłodnicy silnika (wysoka prędkość) | |
| R6 | Przełącznik prądu przemiennego | |
| R7 | Klimatyzacja | |
| R8 | elektroniczne sterowanie silnikiem | |
| R9 | pompa paliwowa | |
| R10 | Światła przeciwmgielne | |
| R11 | światła mijania | |
| R12 | Światła drogowe | |
Skrzynka bezpieczników w przedziale pasażerskim
Skrzynka bezpieczników znajduje się po lewej stronie deski rozdzielczej, pod kierownicą. W skrzynce znajdują się główne bezpieczniki, które są ponumerowane, a z tyłu przekaźniki.
Aby wymienić bezpiecznik, użyj zacisku przymocowanego do pokrywy skrzynki bezpieczników. Aby zdjąć zacisk, należy go pociągnąć do przodu.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | piętnaście | zapalniczka |
| 2 | 7,5 | Lampki sufitowe i tablica elektroniczna. Recyrkulacja klimatyzacji. |
| 3 | piętnaście | Klakson |
| 4 | – | Bez użycia |
| 5 | piętnaście | Światła ostrzegawcze, kierunkowskazy, klakson. |
| 6 | 7,5 | Oświetlenie tablicy przyrządów, odbiornik radiowy, zapalniczka i grzejnik. |
| 7 | 7,5 | Prawe tylne światło pozycyjne, prawy reflektor. |
| 8 | – | Bez użycia |
| 9 | – | Bez użycia |
| 10 | – | Bez użycia |
| 11 | – | Bez użycia |
| 12 | 20 | włącznik wycieraczek szyby przedniej |
| 13 | piętnaście | Światła hamowania, światła ostrzegawcze tablicy przyrządów, cofania i klimatyzacja |
| 14 | – | Bez użycia |
| 15 | – | Bez użycia |
| 16 | 30 | silnik wentylatora |
| 17 | piętnaście | Przekaźnik kierunkowskazów. |
| 18 | piętnaście | Świece żarowe (Diesel)/cewka zapłonowa (Nafta). |
| 19 | 7,5 | Odbiornik radiowy, zegar. |
| 20 | 10 | Trzecie światło hamowania |
| 21 | – | Bez użycia |
| 22 | 10 | złącze diagnostyczne. |
Przekaźniki
| Numer | Kolor | Opis |
|---|---|---|
| I | – | Bez użycia |
| II | czerwony | Przekaźnik przerywany wycieraczek |
| III | – | Bez użycia |
| IV | – | Bez użycia |
| v | żółty | Zapłon |
| VI | – | Bez użycia |
| VII | – | Bez użycia |
| viii | – | Bez użycia |
| IX | – | Bez użycia |
| X | – | Bez użycia |
| XI | – | Bez użycia |
| XII | – | Bez użycia |
| A B C D E | – | Bez użycia |
| F49 | – | przełącznik wielofunkcyjny |
| F50 | – | przełącznik wielofunkcyjny |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
