Ford Edge II (2021-2022) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Edge II z lat: 2021, 2022.

Ford Edge drugiej generacji (Ford Edge II) to średniej wielkości SUV wprowadzony na rynek w 2014 roku. Oto kilka uwag na temat tego modelu:

  1. Design: Ford Edge II ma nowoczesny i atrakcyjny design, który wyróżnia go na drodze. Charakteryzuje się muskularnymi proporcjami, dynamicznymi liniami i agresywnie stylizowanym przodem. Duże, wyraziste reflektory i imponująca atrapa chłodnicy dodają mu charakteru. Całkowicie przemyślana stylizacja sprawia, że Ford Edge II jest postrzegany jako nowoczesny i atrakcyjny pojazd.
  2. Przestronność i komfort: Ford Edge II oferuje przestronne wnętrze z wygodnymi siedzeniami i dużą ilością miejsca dla pasażerów zarówno na przednich, jak i tylnych fotelach. Dzięki temu podróżowanie jest komfortowe zarówno dla kierowcy, jak i pasażerów. Dodatkowo, pojemność bagażnika jest imponująca, co sprawia, że Edge II jest idealnym samochodem na dłuższe trasy lub rodzinne wakacje.
  3. Technologia i wyposażenie: Ford Edge II oferuje bogate wyposażenie i zaawansowane technologie, które podnoszą zarówno bezpieczeństwo, jak i komfort jazdy. W zależności od wersji wyposażenia, można spotkać się z takimi funkcjami jak system nawigacji, system audio premium, klimatyzację dwustrefową, elektrycznie sterowane fotele, panoramiczny dach, system monitorowania martwego pola, adaptacyjny tempomat, system rozpoznawania znaków drogowych i wiele innych.
  4. Silniki i osiągi: Ford Edge II oferuje różne opcje silnikowe, w tym benzynowe i wysokoprężne jednostki napędowe. Moc i osiągi zależą od konkretnej jednostki, ale ogólnie rzecz biorąc, Edge II oferuje solidne osiągi, szczególnie w wersjach z mocniejszymi silnikami.
  5. Bezpieczeństwo: Ford Edge II został wyposażony w zaawansowane systemy bezpieczeństwa, które zapewniają ochronę kierowcy i pasażerów. Wśród tych systemów znajdują się m.in. system kontroli trakcji i stabilizacji, system monitorowania martwego pola, system utrzymywania pasa ruchu, system ostrzegania przed kolizją, system wspomagania awaryjnego hamowania i wiele innych.

Ford Edge II jest samochodem, który oferuje przestronność, wygodę, zaawansowane technologie i atrakcyjny design. Dzięki swojej uniwersalności, może być idealnym wyborem zarówno dla rodzin, jak i osób ceniących komfortowe podróżowanie. Oferuje także solidne osiągi i zaawansowane systemy bezpieczeństwa, co czyni go atrakcyjnym wyborem w swojej klasie.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

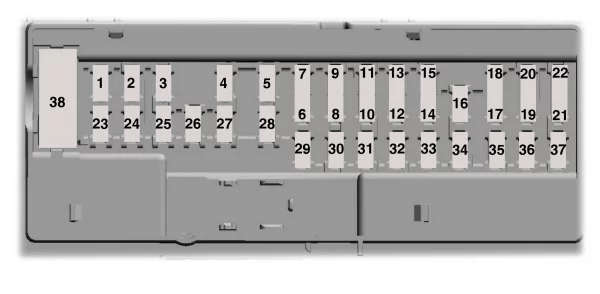

Ford Edge II (2021-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 – Nieużywany.
2 10 A Opóźnione akcesorium — logika falownika mocy, logika szyberdachu i przełącznik zasilania szyby kierowcy.
3 7,5 A Miejsca pamięci.

Podparcie lędźwiowe.

Bezprzewodowe ładowanie akcesoriów.

4 20 A Wzmacniacz subwoofera.
5 – Nieużywany.
6 10 A Nieużywany (zapasowy).
7 10 A Moduł zmiany biegów.
8 5 A Moduł tylnej klapy bagażnika.

Moduł klapy załadowczej bez użycia rąk.

Wbudowany modem.

9 5 A Klawiatura.
10 – Nieużywany.
11 – Nieużywany.
12 7,5 A Moduł klimatyzacji.

Ulepszony moduł bramy centralnej.

13 7,5 A Klaster instrumentów.

Moduł sterujący kolumny kierownicy.

14 15 A Nieużywany (zapasowy).
15 15 A Moduł SYNC.
16 – Nieużywany.
17 7,5 A Moduł sterowania reflektorami.
18 7,5 A Nieużywany (zapasowy).
19 5 A Nieużywany (zapasowy).
20 5 A Włącznik zapłonu z przyciskiem.
21 5 A Czujnik temperatury i wilgotności w pojeździe.
22 5 A Nieużywany (zapasowy).
23 30 A Szyba i lusterko w drzwiach kierowcy.

Moduł drzwi kierowcy.

Wskaźnik blokady drzwi kierowcy.

Podświetlenie przełącznika blokady kierowcy.

24 30 A Szyberdach.
25 20 A Wzmacniacz.
26 30 A Szyba i lusterko w przednich drzwiach pasażera.

Moduł przednich drzwi pasażera.

Wskaźnik blokady pasażera z przodu.

Oświetlenie przełącznika przedniego pasażera.

27 30 A Nieużywany (zapasowy).
28 30 A Nieużywany (zapasowy).
29 15 A Ulepszone zasilanie bramy centralnej – złącze OBD.
30 5 A Nieużywany (zapasowy).
31 10 A Moduł nadawczo-odbiorczy.

Wyświetlacz wielofunkcyjny.

Zintegrowany panel sterowania.

32 20 A Radio.
33 – Nieużywany.
34 30 A Szyna rozruchowa (bezpiecznik 17,18, 21, 22, 35, 36, 37, wyłącznik automatyczny 38).
35 5 A Wskaźnik wyłączenia poduszki powietrznej pasażera.
36 15 A Moduł tylnego podgrzewanego siedzenia.
37 20 A Podgrzewana kierownica.

Samościemniające się lusterko wewnętrzne.

Moduł automatycznych świateł drogowych i lusterek omijających pas ruchu.

38 30 A Wyłącznik obwodu.

Elektryczna szyba tylna z prawej strony.

Elektryczna szyba tylna z lewej strony.

Komora silnika

Ford Edge II (2021-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 — Nieużywany.
2 — Przekaźnik rozrusznika.
3 15 A Tylna wycieraczka.

Czujnik deszczu.

Cewka przekaźnika pompy spryskiwacza tylnego.

4 — Przekaźnik silnika dmuchawy.
5 20 A Punkt zasilania 3 – tył konsoli.
6 — Nieużywany.
7 20 A Moduł sterowania zespołem napędowym – moc pojazdu 1.
8 20 A Moduł sterowania zespołem napędowym – zasilanie pojazdu 2.

Odpowietrznik kanistra.

Zawór blokujący parę.

Podgrzewany słup tlenowy.

9 — Przekaźnik modułu sterującego układu napędowego.
10 20 A Punkt zasilania 1 – przód kierowcy.
11 15 A Moduł sterowania zespołem napędowym – moc pojazdu 4.
12 15 A Moduł sterujący układu napędowego – zasilanie pojazdu 3.

Cewka przekaźnika modułu napędu na wszystkie koła.

Aktywne żaluzje kratowe.

Rozgrzewanie aktywnej skrzyni biegów.

Pomocnicza pompa chłodząca.

Obejście sprężarki elektrycznej.

Podciśnienie na zaworze dozującym.

Sprężarka klimatyzacji.

13 — Nieużywany.
14 — Nieużywany.
15 — Przekaźnik rozruchu.
16 20 A Punkt zasilania 2 – pojemnik na konsolę.
17 20 A Punkt zasilania 4 – bagażnik.
18 — Nieużywany.
19 10 A Elektroniczne wspomaganie kierownicy podczas rozruchu.
20 10 A Poziomowanie reflektorów.
21 — Nieużywany.
22 10 A Elektromagnes sprzęgła klimatyzatora.
23 15 A System informacji o martwym polu.

Tylna kamera.

Radar patrzący w przyszłość.

Moduł jakości napięcia (start/stop).

Przednia kamera dzielona.

Moduł przedniej kamery dzielonej.

24 — Nieużywany.
25 10 A System zapobiegający blokowaniu się hamulców podczas rozruchu.
26 10 A Moduł sterujący układu napędowego rozruchu.
27 — Nieużywany.
28 10 A Pompa spryskiwacza tylnej szyby.
29 — Nieużywany.
30 — Nieużywany.
31 — Nieużywany.
32 — Elektroniczny przekaźnik wentylatora 1.
33 — Przekaźnik sprzęgła klimatyzacji.
34 — Nieużywany.
35 — Nieużywany.
36 — Nieużywany.
37 — Nieużywany.
38 — Elektroniczny przekaźnik wentylaora 2.
39 — Elektroniczny przekaźnik wentylatora 3.
40 — Przekaźnik klaksonowy.
41 — Przekaźnik blokady kolumny kierownicy.
42 — Przekaźnik pompy paliwa.
43 10 A Łatwe składanie siedzenia w drugim rzędzie .
44 — Nieużywany.
45 — Nieużywany.
46 — Nieużywany.
47 — Nieużywany.
48 15 A Zasilanie przekaźnika blokady kolumny kierownicy.
49 — Nieużywany.
50 20 A Klakson.
51 — Nieużywany.
52 — Nieużywany.
53 — Nieużywany.
54 10 A Wyłącznik hamulca.
55 10 A Czujnik alternatora.
86 — Nieużywany.

Komora silnika, dół

Ford Edge II (2021-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
56 — Nieużywany.
57 — Nieużywany.
58 30 A Zasilanie pompy paliwa.
59 40 A Wentylator elektroniczny 3.
60 40 A Wentylator elektroniczny 1.
61 — Nieużywany.
62 50 A Moduł sterujący nadwozia 1.
63 25 A Wentylator elektroniczny 2.
64 — Nieużywany.
65 20 A Podgrzewany fotel przedni .
66 15 A Nieużywany (zapasowy).
67 50 A Moduł sterujący nadwozia 2.
68 40 A Ogrzewana tylna szyba.
69 30 A Zawory układu przeciwblokującego.
70 30 A Siedzenie pasażera .
71 — Nieużywany.
72 — Nieużywany.
73 20 A Tylne podgrzewane siedzenia.
74 30 A Moduł siedzenia kierowcy.

Zasilanie fotela kierowcy

75 25 A Silnik wycieraczek 1.
76 30 A Moduł tylnej klapy bagażnika.
77 30 A Moduł fotela z klimatyzacją .
78 40 A Moduł oświetlenia przyczepy.
79 40 A Silnik dmuchawy.
80 25 A Silnik wycieraczek 2.
81 40 A Falownik 110 V.
82 — Nieużywany.
83- — Nieużywany.
84 30 A Elektromagnes rozrusznika.
85 — Nieużywany.
87 60 A Pompa układu przeciwblokującego.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
