Ford Escape IV (2023) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Escape IV z lat: 2023.

Wnętrze Forda Espace zostało starannie zaprojektowane, aby zapewnić komfort i funkcjonalność. Przestronność kabiny oraz regulowane fotele pozwalają pasażerom cieszyć się podróżą na każdym miejscu. Dodatkowo, zaawansowane systemy infotainment i multimedialne, takie jak duży ekran dotykowy i system Ford SYNC, umożliwiają łatwą obsługę i zapewniają dostęp do różnorodnych funkcji i aplikacji.

Ford Espace oferuje również zaawansowane rozwiązania bezpieczeństwa, które mają na celu zapewnić ochronę kierowcy i pasażerów. Systemy takie jak aktywny tempomat, system monitorowania martwego pola, system ostrzegania przed kolizją oraz asystent parkowania pomagają w zapewnieniu bezpiecznej jazdy i minimalizowaniu ryzyka wypadków.

Pod względem silników, Ford Espace jest dostępny z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi, które oferują moc i efektywność. Wybór silnika zależy od preferencji i potrzeb użytkownika.

Ford Espace to samochód idealny dla rodzin i osób poszukujących wygody, przestronności i luksusu. Dzięki połączeniu nowoczesnego designu, zaawansowanych technologii i bezpieczeństwa, Ford Espace zapewnia satysfakcję z jazdy i sprawia, że podróż staje się przyjemnością.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Skrzynka bezpieczników znajduje się w przedziale pasażerskim pod schowkiem na rękawiczki (zdjąć spód).

Ford Escape IV (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 A Nie używany (zapas).
2 5 A Nie używany (zapas).
3 10 A Nie używany (zapas).
4 10 A Zintegrowany panel sterowania. Moduł bramy.
5 20 A Zamek. Odblokowanie.
6 10 A Szyberdach.
7 30 A Moduł drzwi pasażera.
8 5 A Moduł napędu na wszystkie koła.
9 5 A Lusterko elektrochromatyczne.
10 10 A Rozszerzony moduł zasilania.
11 5 A Elektryczna klapa bagażnika. Moduł uruchamiania klapy bagażnika bez użycia rąk. Moduł jednostki sterującej telematyki.
12 5 A Bezkluczykowy przełącznik klawiatury.
13 15A Odblokowanie drzwi kierowcy.
14 30 A Moduł drzwi kierowcy.
15 15A Rozszerzony moduł zasilania.
16 15A Nie używany (zapas).
17 15A SYNC, Moduł nadajnika-odbiornika radiowego.
18 7,5 A Bezprzewodowy moduł ładowania akcesoriów.
19 7,5 A Pakiet przełączników reflektorów.
20 10 A Nie używany (zapas).
21 7,5 A Kontrola klimatu. Moduł elektronicznej zmiany biegów. Stacyjka.
22 7,5 A Klaster instrumentów. Moduł sterujący kolumny kierownicy.
23 20 A Jednostka audio.
24 20 A Nie używany (zapas).
25 30 A Elektryczne szyby. Lusterka zewnętrzne.

Komora silnika

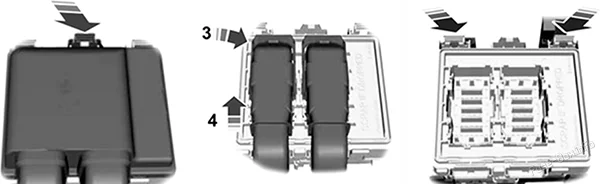

Dostęp do skrzynki bezpieczników pod maską

Ford Escape IV (2023) - schematy bezpieczników i przekaźników

  1. Pociągnij zatrzask do siebie i zdejmij górną pokrywę.
  2. Pociągnij dźwignię złącza do góry.
  3. Pociągnij złącze do góry, aby je wyjąć.
  4. Pociągnij oba zatrzaski do siebie i wyjmij skrzynkę bezpieczników.
  5. Odwróć skrzynkę bezpieczników i otwórz pokrywę.

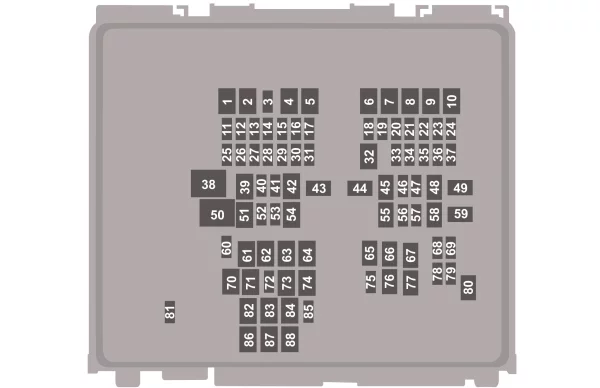

Ford Escape IV (2023) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 — Nieużywany.
2 — Nieużywany.
3 — Nieużywany.
4 60 A Dodatkowe ogrzewanie (gaz).
5 40 A Dodatkowe ogrzewanie (gaz).
6 40 A Dodatkowe ogrzewanie (gaz).
7 — Nieużywany.
8 — Nieużywany.
9 — Nieużywany.
10 30 A Rozrusznik.
11 15A Moduł sterujący układu napędowego.
12 15A Moduł sterujący układu napędowego.
13 15A Moduł sterujący układu napędowego.
14 15A Moduł sterujący układu napędowego.
15 — Nieużywany.
16 — Nieużywany.
17 — Nieużywany.
18 10 A Moduł sterujący układu napędowego.
19 10 A Moduł układu przeciwblokującego.
20 — Nieużywany.
21 5 A Nie używany (zapas).
22 5 A Elektroniczny moduł sterujący akumulatora (hybrydowy pojazd elektryczny).
23 5 A Pierścień świetlny portu ładowania (pojazd hybrydowy typu plug-in).
24 20 A Wzmacniacz.
25 — Nieużywany.
26 — Nieużywany.
27 — Nieużywany.
28 10 A Włącznik hamulca.
29 5 A Moduł sterujący układu napędowego (hybrydowy pojazd elektryczny).
30 10 A Elektroniczna kontrola stabilności (gaz). Pompa oleju przekładniowego (pojazd hybrydowy z napędem elektrycznym).
31 5 A Elektroniczne wspomaganie kierownicy.
32 30 A Moduł kontroli nadwozia.
33 10 A Przednia kamera wspomagająca parkowanie. Tylna kamera. System informacji o martwym polu. Adaptacyjny tempomat.
34 10 A Nie używany (zapas).
35 15A Podgrzewana kierownica.
36 10 A Moduł sterujący układu napędowego (hybrydowy pojazd elektryczny).
37 20 A Klakson.
38 40 A Silnik dmuchawy.
39 — Nieużywany.
40 — Nieużywany.
41 20 A Wzmacniacz.
42 30 A Elektrycznie sterowany fotel kierowcy.
43 50 A Elektryczna pompa wodna (hybrydowy pojazd elektryczny).
44 40 A Moduł do holowania przyczepy.
45 30 A Elektryczne siedzenie pasażera.
46 20 A Nie używany (zapas).
47 20 A Podgrzewane siedzenia.
48 40 A Zawory sterujące hamulcami przeciwblokującymi.
49 60 A Pompa sterowania hamulcami przeciwblokującymi.
50 60 A Wentylator chłodzący.
51 30 A Szyberdach.
52 5 A Przetwornica DC/DC (hybrydowy pojazd elektryczny).
53 10 A Moduł kontroli ładowania akumulatora (hybrydowy pojazd elektryczny).
54 — Nieużywany.
55 — Nieużywany.
56 — Nieużywany.
57 10 A Złącze łącza danych.
58 40 A Pomocnicza skrzynka rozdzielcza zasilania (hybrydowy pojazd elektryczny).
59 40 A Moduł kontroli nadwozia.
60 5 A Inteligentna ładowarka USB.
61 20 A Punkt zasilania z tyłu ładunku.
62 — Nieużywany.
63 30 A Nie używany (zapas).
64 30 A Elektryczna klapa bagażnika.
65 — Nieużywany.
66 — Nieużywany.
67 — Nieużywany.
68 5 A Czujnik masowego przepływu powietrza i temperatury powietrza dolotowego (gaz).
69 15A Portowe wtryskiwacze paliwa.
70 20 A Gniazdo zasilania konsoli tylnej.
71 20 A Punkt zasilania pojemnika na media.
72 20 A Wycieraczka tylnej szyby.
73 — Nieużywany.
74 30 A Silnik wycieraczek.
75 10 A Podgrzewane lusterka zewnętrzne.
76 30 A Podgrzewane podświetlenie.
77 — Nieużywany.
78 10 A Sprzęgło klimatyzacji.
79 — Nieużywany.
80 20 A Pompa paliwowa.
81 20 A Pompka spryskiwacza tylnej szyby.
82 40 A Falownik.
83 — Nieużywany.
84 40 A Moduł sterujący układu napędowego.
85 5 A Czujnik deszczu.
86 — Nieużywany.
87 — Nieużywany.
88 — Nieużywany.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
