Ford Explorer V (2016) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Explorer V z lat: 2016.

Ford Explorer U502, który był produkowany od 2011 do 2019 roku, to piąta generacja popularnego SUV-a marki Ford. Oto kilka informacji na temat modelu Ford Explorer U502:

  1. Design i rozmiar: Ford Explorer U502 zaprezentował całkowicie odświeżony design w porównaniu do poprzednich generacji. Zyskał bardziej nowoczesne i dynamiczne linie, bardziej aerodynamiczny kształt nadwozia oraz charakterystyczne cechy marki Ford. Samochód był większy od poprzednich generacji, oferując przestronne wnętrze i imponującą przestrzeń bagażową.
  2. Napęd i wydajność: Ford Explorer U502 był dostępny z różnymi wariantami napędu. Oferowano zarówno napęd na przednią oś, jak i napęd na cztery koła, co zapewniało elastyczność i kontrolę podczas jazdy w różnych warunkach drogowych. Silniki dostępne w Explorerze U502 były mocne i wydajne, zapewniając odpowiednią moc i moment obrotowy.
  3. Wyposażenie i technologie: Ford Explorer U502 był bogato wyposażony w różne funkcje i technologie, które podnosiły komfort, bezpieczeństwo i rozrywkę. W zależności od wersji i opcji, samochód mógł być wyposażony w zaawansowane systemy multimedialne, nawigację, systemy bezpieczeństwa, kamerę cofania, systemy asystujące podczas jazdy i wiele innych innowacyjnych rozwiązań.
  4. Praktyczność i zdolności terenowe: Ford Explorer U502 był zaprojektowany z myślą o praktyczności i zdolnościach terenowych. Samochód oferował imponujący prześwit i zdolności do jazdy w trudniejszych warunkach, dzięki zaawansowanym systemom kontroli trakcji i stabilizacji. Przestronne wnętrze i możliwość składania tylnych foteli zapewniały elastyczność w przewożeniu pasażerów i ładunków.
  5. Popularność i wpływ na rynek: Piąta generacja Explorera cieszyła się dużą popularnością w segmencie SUV-ów i przyczyniła się do utrzymania pozycji marki Ford na rynku. Samochód zdobył uznanie klientów dzięki swojej wszechstronności, solidnej konstrukcji i nowoczesnym technologiom.

Ford Explorer U502 był ważnym modelem w historii Explorera, który kontynuował sukces poprzednich generacji. Jego nowoczesny design, różnorodne opcje napędowe, wyposażenie i zdolności terenowe czyniły go atrakcyjnym wyborem dla rodzin i osób poszukujących wygodnego i niezawodnego SUV-a.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski

Panel bezpieczników znajduje się poniżej i po lewej stronie kierownicy przy pedale hamulca.

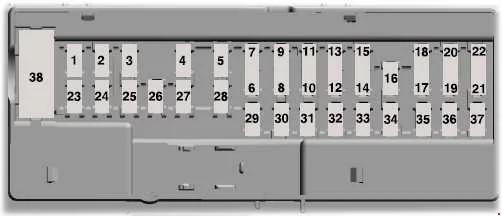

Ford Explorer V (2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Lampy;

Program oszczędzający akumulator.

2 7,5A Przełącznik fotela z pamięcią (moc lędźwiowa).
3 20A Przekaźnik odblokowania sterownika.
4 5A Elektroniczny sterownik hamulca na rynku wtórnym.
5 20A Moduł tylnego podgrzewanego siedzenia.
6 — Nieużywany.
7 — Nieużywany.
8 — Nieużywany.
9 — Nieużywany.
10 5A Klawiatura bezkluczykowa Securicode™;

Klapa bagażnika bez użycia rąk.

11 5A Tylny moduł klimatyzacji.
12 7,5A Przedni moduł klimatyzacji.
13 7,5A Klaster instrumentów;

Inteligentne łącze danych;

Moduł sterujący kolumny kierownicy.

14 — Nieużywany.
15 10 A Zasilanie inteligentnego złącza łącza danych;

Wyświetlacz heads-up.

16 — Nieużywany.
17 5A Elektroniczny panel wykończeniowy.
18 5A Włącznik uruchamiany przyciskiem;

Stacyjka;

Blokada klawiszy.

19 7,5 A Przełącznik sterowania skrzynią biegów (ciąg holowniczy).
20 — Nieużywany.
21 5A Przełącznik zarządzania terenem;

Wyświetlacz heads-up;

Czujnik wilgotności.

22 5A Czujnik klasyfikacji pasażerów.
23 10 A Opóźniona moc akcesoriów;

Elektryczne szyby;

Szyberdach;

Przekaźnik lusterka składanego;

Falownik prądu stałego;

Oświetlenie przełącznika okna/szyberdachu.

24 20A Przekaźnik centralnego zamka.
25 30A Silnik inteligentnej przedniej szyby z lewej strony;

Moduł strefy drzwi.

26 30A Silnik inteligentnej szyby przedniej z prawej strony;

Moduł strefy drzwi.

27 30A Księżycowy dach.
28 20A Wzmacniacz Sony -10 kanałowy.
29 30A Wzmacniacz Sony -14 kanałowy.
30 — Nieużywany.
31 — Nieużywany.
32 10 A SYNC;

Moduł GPS;

Wyświetlacz;

Odbiornik częstotliwości radiowych.

33 20A Radio.
34 30A Przekaźnik uruchamiania/rozruchu.
35 5A Moduł kontroli unieruchamiania.
36 15 A Moduł ostrzegania o opuszczeniu pasa ruchu;

Automatyczne światła drogowe;

Lusterka EC;

Tylne podgrzewane siedzenia.

37 20A Podgrzewana kierownica.
38 30A Silnik lewej przedniej szyby;

Silniki tylnych szyb elektrycznych.

Komora silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika.

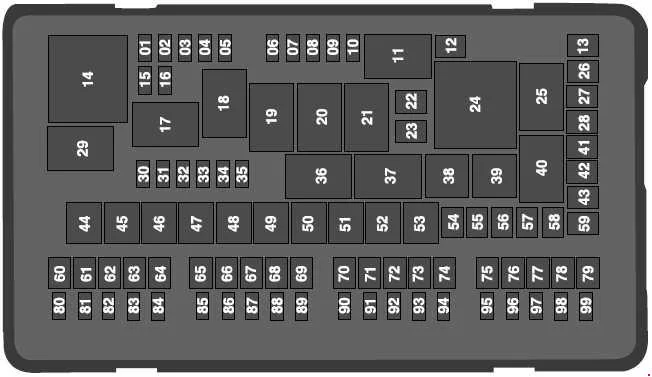

Ford Explorer V (2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20A Moc modułu sterującego układu napędowego.
2 20A Emisje silnika (MIL).
3 20A Cewka przekaźnika sterowania sprzęgłem klimatyzacji;

VAC;

Aktywne żaluzje grillowe.

4 20A Cewki zapłonowe.
5 — Nieużywany.
6 — Nieużywany.
7 — Nieużywany.
8 — Nieużywany.
9 — Nieużywany.
10 15A Podgrzewane lustra.
11 — Elektroniczny wentylator chłodzący z prawej strony 3 przekaźnik.
12 40A Ogrzewana tylna szyba.
13 — Nieużywany.
14 — Przekaźnik modułu sterującego układu napędowego.
15 20A Moc przekaźnika klaksonu.
16 10 A Zasilanie przekaźnika sprzęgła klimatyzacji.
17 — Przekaźnik podgrzewanej tylnej szyby i podgrzewanych lusterek.
18 — Tylny przekaźnik silnika dmuchawy.
19 — Nieużywany.
20 — Przekaźnik wentylatora chłodzącego po lewej stronie.
21 — Seria wentylatorów chłodzących/przekaźnik równoległy.
22 25A Elektroniczny przekaźnik wentylatora 2.
23 — Nieużywany.
24 — Nieużywany.
25 — Nieużywany.
26 30A Zawory układu przeciwblokującego.
27 30A Moc przekaźnika ładowania akumulatora przyczepy.
28 — Nieużywany.
29 — Przekaźnik uruchamiania/rozruchu.
30 — Nieużywany.
31 10 A Elektryczne wspomaganie kierownicy.
32 10 A Moduł układu przeciwblokującego.
33 10 A Moduł sterujący układu napędowego (ISPR).
34 10 A System informacji o martwym polu;

Adaptacyjny tempomat;

Kamera z widokiem z przodu;

Tylna kamera.

35 — Nieużywany.
36 — Przekaźnik silnika dmuchawy.
37 — Przekaźnik ładowania akumulatora przyczepy.
38 — Przekaźnik sprzęgła sprężarki klimatyzacji.
39 — Przekaźnik klaksonowy.
40 — Nieużywany.
41 40A Silnik dmuchawy tylnej.
42 — Nieużywany.
43 40A Silnik dmuchawy przedniej.
44 50A Magistrala modułu jakości napięcia.
45 40A Elektroniczny przekaźnik wentylatora 1.
46 30A Sterownik hamulca przyczepy do holowania.
47 — Nieużywany.
48 50A Magistrala RP1 modułu sterującego nadwozia.
49 — Nieużywany.
50 50A Magistrala RP2 modułu sterującego nadwozia.
51 50A Elektroniczny przekaźnik wentylatora 3.
52 60A Pompa układu przeciwblokującego.
53 — Nieużywany.
54 — Nieużywany.
55 — Nieużywany.
56 40A Falownik.
57 — Nieużywany.
58 — Nieużywany.
59 — Nieużywany.
60 20A Punkt zasilania (pojemnik w przedniej konsoli).
61 — Nieużywany.
62 20A Punkt zasilania (tablica przyrządów).
63 30A Pompa paliwowa.
64 — Nieużywany.
65 20A Punkt zasilania (2. rząd) (bez ładowarki USB).
66 — Nieużywany.
67 20A Punkt zasilania (powierzchnia ładunkowa).
68 — Nieużywany.
69 30A Elektryczna klapa załadowcza.
70 20A Lewe i prawe światła stopu i kierunkowskazów do holowania przyczepy.
71 — Nieużywany.
72 30A Podgrzewane/chłodzone siedzenia.
73 30A Moduł siedzenia kierowcy;

Zasilanie fotela kierowcy.

74 30A Zasilanie fotela pasażera.
75 30A Silnik wycieraczki przedniej.
76 — Nieużywany.
77 — Nieużywany.
78 30A Przekaźnik modułu elektrycznego składanego siedzenia trzeciego rzędu.
79 30A Przekaźnik rozrusznika.
80 — Nieużywany.
81 10 A Przekaźnik światła awaryjnego holowania przyczepy.
82 — Nieużywany.
83 10 A Włącznik/wyłącznik hamulca.
84 — Nieużywany.
85 5A Ładowarka USB drugiego rzędu (jeśli jest w wyposażeniu).
86 — Nieużywany.
87 — Nieużywany.
88 — Nieużywany.
89 — Nieużywany.
90 — Nieużywany.
91 — Nieużywany.
92 15 A Wielokonturowy przekaźnik modułu siedziska.
93 10 A Czujnik alternatora.
94 15A Przekaźnik tylnej spryskiwacza.
95 15A Przekaźnik tylnej wycieraczki.
96 10 A Moc cewki przekaźnika modułu sterującego zespołu napędowego.
97 5A Czujnik deszczu.
98 20A Silniki siedzeń w drugim rzędzie.
99 20A Przekaźnik świateł postojowych holowania przyczepy.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
