Ford F-250, F-350, F-450, F-550 (2011-2016) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-250, F-350, F-450, F-550 z lat: 2011, 2012, 2013, 2014, 2015, 2016.

Ford F-250, F-350, F-450 i F-550 (2011-2016) to kolejna generacja popularnych samochodów ciężarowych od Forda. Oto kilka informacji na temat tych modeli:

  1. Design i wygląd: F-250, F-350, F-450 i F-550 (2011-2016) charakteryzują się imponującym i nowoczesnym wyglądem. Mają masywną sylwetkę, solidną konstrukcję i charakterystyczne linie, które podkreślają ich siłę i wytrzymałość. Cechują się również pewnymi elementami stylizacyjnymi, takimi jak duża atrapa chłodnicy, agresywnie wyglądające reflektory i chromowane akcenty, które nadają im atrakcyjny wygląd.
  2. Moc i wydajność: F-250, F-350, F-450 i F-550 (2011-2016) oferują różne opcje silnikowe, które zapewniają im imponującą moc i moment obrotowy. Silniki benzynowe i wysokoprężne dostępne w tych modelach zapewniają odpowiednie osiągi i wydajność, co czyni je idealnymi do pracy ciężkich obciążeń i holowania przyczep.
  3. Nośność i zdolności holowania: Te modele Forda są znane z imponującej nośności i zdolności do przewożenia dużych ładunków. Dzięki solidnej konstrukcji i wytrzymałej ramie, mogą obsłużyć duże obciążenia i przyczepy. Ich zdolności holowania są często doceniane przez właścicieli przedsiębiorstw, rolników i osób, które potrzebują niezawodnego pojazdu do pracy.
  4. Komfort i wyposażenie: Pomimo swojej ciężkiej charakterystyki, F-250, F-350, F-450 i F-550 (2011-2016) oferują również pewne elementy komfortu i wyposażenie. W zależności od wersji i opcji, można znaleźć takie funkcje jak klimatyzacja, system audio, systemy nawigacyjne, skórzane tapicerki, elektryczne sterowanie foteli i wiele innych. Dzięki temu podróżowanie w tych samochodach jest wygodne i satysfakcjonujące.
  5. Bezpieczeństwo: Ford dba o bezpieczeństwo kierowców i pasażerów, dlatego F-250, F-350, F-450 i F-550 (2011-2016) są wyposażone w różne systemy bezpieczeństwa. Można znaleźć systemy takie jak ABS, ESP, kontrola trakcji, systemy monitorowania ciśnienia w oponach, poduszki powietrzne i wiele innych. Dzięki temu podróżowanie tymi samochodami jest bardziej bezpieczne i pewne.

Ford F-250, F-350, F-450 i F-550 (2011-2016) to wszechstronne samochody ciężarowe, które łączą w sobie siłę, wytrzymałość, funkcjonalność i komfort. Są one idealnym wyborem dla osób, które potrzebują niezawodnego i wydajnego pojazdu do pracy, przewozu ciężkich ładunków lub holowania przyczep.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Schemat skrzynki bezpieczników w przedziale pasażerskim

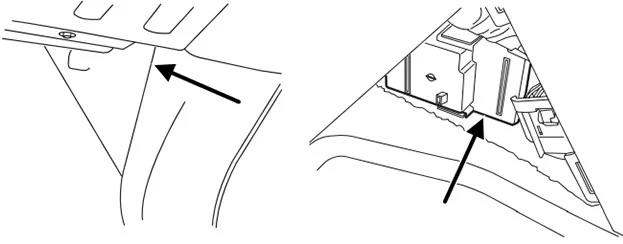

Panel bezpieczników znajduje się w przestrzeni na nogi pasażera. Aby zdjąć pokrywę panelu bezpieczników, pociągnij panel do siebie. Gdy klipsy panelu zostaną odczepione, panel może łatwo opaść.

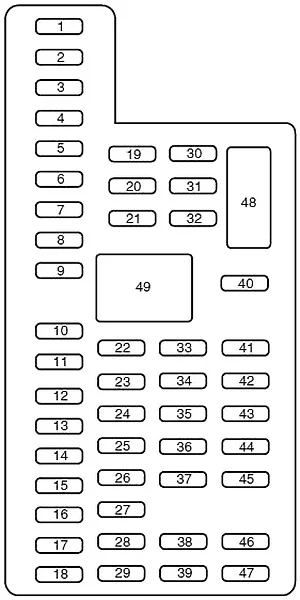

Ford F-250, F-350, F-450, F-550 (2011-2016) - schematy bezpieczników i przekaźników

Ford F-250, F-350, F-450, F-550 (2011-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 – (zapasowy)
2 15 Przekaźnik upfitter #4
3 30 Silnik inteligentnego okna pasażera
4 10 Teleskopowy przełącznik lusterka, oświetlenie wewnętrzne, lampa maski
5 20 Szyberdach
6 5 Moduł siedzenia kierowcy
7 7,5 Przełącznik fotela kierowcy, silnik lędźwiowy kierowcy
8 10 Przełącznik zasilania lusterka
9 10 Przekaźnik upfitter #3
10 10 Przekaźnik uruchamiania/akcesoriów, kanał dostępu klienta
11 10 Klaster instrumentów
12 15 Oświetlenie wewnętrzne, Oświetlone lampy do biegania
13 15 Prawe kierunkowskazy i światła hamowania, Prawy przekaźnik skrętu przyczepy holowniczej
14 15 Lewe kierunkowskazy i światła hamowania, przekaźnik skrętu lewego holowania przyczepy
15 15 Wysoko zamontowane lampy stopu, lampy cofania, przekaźnik awaryjny holowania przyczepy, lusterko wsteczne z sygnałem cofania
16 10 Prawy reflektor świateł mijania
17 10 Lewy reflektor świateł mijania
18 10 Oświetlenie klawiatury, pasywny wskaźnik antykradzieżowy (PATS), pasywny nadajnik-odbiornik antykradzieżowy, moduł sterowania układem napędowym (PCM), blokada zmiany biegów hamulca
19 20 Subwoofer, wzmacniacz (2013-2016)
20 20 Elektryczne zamki do drzwi
21 10 Włącznik/wyłącznik hamulca
22 20 Klakson
23 15 – (zapasowy)
24 15 Moduł sterujący kierownicy, złącze diagnostyczne, moduł radia satelitarnego, przekaźnik lusterek składanych elektrycznie, zdalny dostęp bezkluczykowy, elektroniczny panel wykończeniowy
25 15 – (zapasowy)
26 5 Moduł sterujący kierownicy
27 20 2011-2012: Wzmacniacz
28 15 Stacyjka
29 20 SYNC®, moduł GPS, panel czołowy radia
30 15 Przekaźnik świateł postojowych, przekaźnik świateł postojowych przyczepy holowniczej
31 5 Sterownik hamulca przyczepy (sygnał hamowania), dostęp klienta
32 15 Szyberdach, lusterka z funkcją automatycznego przyciemniania, falownik, podświetlenie przełącznika blokady drzwi kierowcy i pasażera , silnik inteligentnego okna kierowcy i pasażera, przełącznik szyby pasażera, podświetlenie przełącznika podgrzewanego siedzenia tylnego, przełącznik lusterka teleskopowego
33 10 Moduł kontroli ograniczeń
34 10 Podgrzewany moduł kierownicy, tylny podgrzewany moduł siedzeń
35 5 Wybierz przełącznik zmiany biegów, moduł wspomagania parkowania wstecznego, moduł sterujący hamulca przyczepy
36 10 Przełącznik wyboru zbiornika paliwa
37 10 Grzałka PTC
38 10 Panel czołowy radia (radio bazowe AM/FM)
39 15 Reflektory świateł drogowych
40 10 Lampy postojowe (w lusterkach), Lampy obrysowe dachowe
41 7,5 Wskaźnik wyłączenia poduszki powietrznej pasażera
42 5 – (zapasowy)
43 10 Przekaźnik wycieraczek
44 10 Przełączniki upfitter
45 5 – (zapasowy)
46 10 Kontrola klimatu
47 15 Światła przeciwmgielne, wskaźnik światła przeciwmgielnego (w przełączniku)
48 30 Wyłącznik obwodu: przełącznik szyb elektrycznych, przełącznik szyby tylnej, przełącznik szyberdachu;
Przekaźnik
49 Opóźnione akcesorium

Schemat skrzynki bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika. Skrzynka rozdzielcza zawiera bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

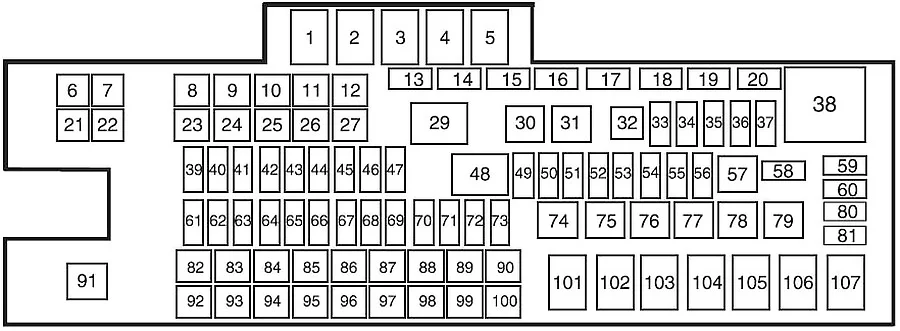

Ford F-250, F-350, F-450, F-550 (2011-2016) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
6 — –
7 50 Odszraniacz tylnej szyby, podgrzewane lusterka
8 30 Siedzenie pasażera
9 30 Fotel kierowcy
10 40 2015-2016: Holowanie przyczepy
11 — –
12 30 Silnik inteligentnego okna kierowcy
13 — –
14 — –
15 — Dioda: Diesel: pompa paliwa
16 — –
17 15 Podgrzewane lustro
18 — –
19 — –
20 — –
21 — –
22 30 Hamulec elektryczny do holowania przyczepy
23 40 Silnik dmuchawy
24 — –
25 30 Wycieraczki
26 30 Lampy do holowania przyczepy
27 25 Olej napędowy: podgrzewacze mocznika
28 — Bar autobusowy
32 — –
33 15 Moc pojazdu (VPWR) 1
34 15 Olej napędowy: Moc pojazdu (VPWR) 2
20 Benzyna: Moc pojazdu (VPWR) 2
35 10 Moc pojazdu (VPWR) 3
36 15 Olej napędowy: Moc pojazdu (VPWR) 4
20 Benzyna: Moc pojazdu (VPWR) 4
37 10 Olej napędowy: Moc pojazdu (VPWR) 5
39 10 Blokada piasty 4×4
40 15 Zamek elektroniczny 4×4
41 — –
42 20 Tylne podgrzewane siedzenia
43 — –
44 — –
45 10 Cewka przekaźnika uruchamiania/uruchamiania
46 10 Olej napędowy: moduł sterowania skrzynią biegów (TCM) utrzymuje moc
47 10 Zasilanie sprzęgła klimatyzacji
49 10 System kamer cofania
50 10 Cewka przekaźnika silnika dmuchawy
51 — –
52 10 Elektroniczny moduł sterujący (ECM), moduł sterujący układu napędowego (PCM), uruchomienie/uruchomienie modułu sterującego skrzyni biegów (TCM)
53 10 Moduł 4×4
54 10 Układ przeciwblokujący (ABS) bieg/start
55 10 Cewka odszraniania tylnej szyby, cewka ładowania akumulatora
56 20 Panel bezpieczników w kabinie pasażerskiej uruchomiony/zasilanie rozruchowe
58 — –
59 — –
60 — –
61 — –
62 — –
63 — –
64 — –
65 — –
66 20 Pompa paliwowa
67 — –
68 10 Cewka przekaźnika pompy paliwa
69 — –
70 10 Lampa cofania holowania przyczepy
71 10 Benzyna: odpowietrznik kanistra
72 10 Zasilanie podtrzymujące cewkę przekaźnika PCM/ECM
73 — –
80 — –
81 — –
82 20 Pomocniczy punkt zasilania #2
83 20 Pomocniczy punkt zasilania nr 1
84 30 Silnik zmiany biegów 4×4
85 30 Podgrzewane/chłodzone siedzenia
86 25 Zasilanie cewki ABS
87 20 Pomocniczy punkt zasilania nr 5
88 20 2013-2016: Pomocniczy punkt zasilania #6
89 40 Rozrusznik
90 25 Ładowanie akumulatora do holowania przyczepy
91 — –
92 20 Pomocniczy punkt zasilania nr 4
93 20 Pomocniczy punkt zasilania nr 3
94 25 Upfitter #1
95 25 Upfitter #2
96 50 Pompa ABS
97 40 Inwertor
98 — –
99 40 2013-2016: Falownik tablicy przyrządów
100 25 2011-2014: Kierunkowskazy holownicze przyczepy
Przekaźnik
1 Silnik dmuchawy
2 –
3 Olej napędowy: podgrzewacze mocznika
4 –
5 Odszraniacz tylnej szyby, podgrzewane lusterka
29 Lampy do holowania przyczepy
30 Sprzęgło klimatyzacji
31 Wycieraczki
38 Olej napędowy: moduł sterujący układu napędowego (PCM)
Benzyna: Elektroniczny moduł sterujący (ECM)
48 Uruchom/start
57 Pompa paliwowa
74 Kierunkowskazy i światła stop przyczepy z lewej strony
75 Kierunkowskazy i światła stop przyczepy z prawej strony
76 Lampa zapasowa
77 –
78 –
79 –
101 Rozrusznik
102 Ładowanie akumulatora do holowania przyczepy
103 –
104 –
105 –
106 –
107 –

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
