Ford Ranger III (2001-2003) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Ranger III z lat: 2001, 2002, 2003.

Ford Ranger (2001-2003) to kolejna generacja popularnego kompaktowego pickupa produkowanego przez firmę Ford. Oto kilka kluczowych informacji na temat tego modelu:

  1. Design: Ford Ranger z lat 2001-2003 przeszedł pewne zmiany w designie, zachowując jednak charakterystyczne cechy swojej linii. Miał bardziej zaokrąglone kształty, nowoczesny przód i proporcje, które nadawały mu nowoczesny i atrakcyjny wygląd.
  2. Wersje nadwozia: Ford Ranger oferowany był w różnych wariantach nadwozia, w tym wersje z dwoma drzwiami (Regular Cab) i czterema drzwiami (SuperCab). Dostępne były również różne długości kabiny i przestrzenie ładunkowe, umożliwiające dopasowanie pojazdu do indywidualnych potrzeb użytkownika.
  3. Napęd i osiągi: Ranger z lat 2001-2003 oferował różne opcje napędu, w tym napęd na tylną oś lub napęd na cztery koła. Dostępne były również różne silniki benzynowe i dieselowe, które zapewniały moc i elastyczność w różnych warunkach jazdy. Można było wybrać odpowiednią kombinację napędu i silnika, dopasowując go do swoich preferencji i potrzeb.
  4. Wyposażenie i technologie: Ford Ranger z lat 2001-2003 wprowadził pewne ulepszenia w zakresie wyposażenia i technologii. W zależności od wersji, można było znaleźć takie funkcje jak klimatyzacja, system audio, elektryczne sterowanie oknami, tempomat, a także bardziej zaawansowane opcje, takie jak systemy nawigacji i łączności.
  5. Bezpieczeństwo: Ford Ranger z lat 2001-2003 został wyposażony w niektóre nowoczesne systemy bezpieczeństwa. Poduszki powietrzne dla kierowcy i pasażera były standardem w niektórych wersjach, a systemy ABS (antyblokujące hamulce) również były dostępne, zapewniając lepszą kontrolę podczas hamowania.
  6. Popularność i wszechstronność: Ford Ranger z lat 2001-2003 nadal cieszył się dużą popularnością na rynku. Jego kompaktowe rozmiary, wszechstronność i niezawodność sprawiały, że był atrakcyjnym wyborem dla klientów indywidualnych, zarówno do codziennej jazdy, jak i zastosowań off-roadowych. Dodatkowo, Ranger był ceniony przez przedsiębiorców, którzy doceniali jego możliwości przewozu i trwałość.

Podsumowując, Ford Ranger (2001-2003) to udany model, który kontynuował sukces swoich poprzedników. Przyciągał klientów swoim nowoczesnym designem, różnorodnością wersji nadwozia, opcjami napędu i wyposażenia. Ranger z tego okresu był nie tylko praktycznym i niezawodnym pojazdem, ale także oferował pewne ulepszenia w zakresie bezpieczeństwa i technologii, zapewniając komfort i wygodę podczas jazdy.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się po lewej stronie tablicy rozdzielczej, naprzeciwko drzwi po stronie kierowcy. Pociągnij pokrywę panelu na zewnątrz, aby uzyskać dostęp do bezpieczników.

Ford Ranger III (2001-2003) - schematy bezpieczników i przekaźników

Ford Ranger III (2001-2003) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5 Przełącznik zasilania lusterka
2 10 Światła do jazdy dziennej (DRL), światła awaryjne, skrzynia biegów, przełącznik dezaktywacji poduszki powietrznej pasażera, przekaźnik silnika dmuchawy
3 7,5 2001-2002: Prawe złącze do holowania przyczepy z zatrzymywaniem/skręcaniem
2003: Lewe złącze do holowania przyczepy z funkcją zatrzymania/zawrócenia
4 — Nieużywany
5 15 Moduł sterowania 4×4
6 2 2002-2003: Przełącznik ciśnienia hamulca
7 7,5 2001-2002: Złącze do holowania przyczepy w lewo/wstecz
2003: Prawe złącze do holowania przyczepy z zatrzymywaniem/skręcaniem
8 — Nieużywany
9 7,5 Przełącznik pozycji pedału hamulca
10 7,5 Zespół serwomechanizmu/wzmacniacza kontroli prędkości, ogólny moduł elektroniczny (GEM), siłownik blokady zmiany biegów, kierunkowskazy, 4×4
11 7,5 Klaster instrumentów, 4×4, główny włącznik światła, centralny moduł bezpieczeństwa ciężarówki (TCSM), GEM
12 — Nieużywany
13 20 Przełącznik pozycji pedału hamulca
14 10 Moduł sterowania ABS
15 — Nieużywany
16 30 Silnik wycieraczek przedniej szyby, przekaźnik wycieraczek, przekaźnik pracy wycieraczek/przekaźnik parkowania
17 20 Zapalniczka, złącze łącza danych (DLC)
18 — Nieużywany
19 25 Moduł sterowania układem napędowym (PCM) Dioda mocy, zapłon, PATS
20 7,5 Ogólny moduł elektroniczny (GEM), radio
21 15 Migacz (światła awaryjne)
22 20 Dodatkowe gniazdo zasilania
23 — Nieużywany
24 7,5 Przełącznik położenia pedału sprzęgła (CPP), przekaźnik przerwania rozrusznika
25 — Nieużywany
26 10 Przekaźnik oszczędzania baterii, pomocnicza skrzynka przekaźnikowa, centralny moduł ograniczający (RCM), ogólny moduł elektryczny (GEM), zestaw wskaźników
27 — Nieużywany
28 7,5 Ogólny moduł elektroniczny (GEM), radio
29 20 Radio
30 — Nieużywany
31 — Nieużywany
32 — Nieużywany
33 15 Reflektory, moduł świateł do jazdy dziennej (DRL), zestaw wskaźników
34 — Nieużywany
35 15 Przekaźnik klaksonu, jeśli nie jest wyposażony w centralny moduł bezpieczeństwa ciężarówki
36 — Nieużywany

Skrzynka bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika w pobliżu akumulatora.

Ford Ranger III (2001-2003) - schematy bezpieczników i przekaźników

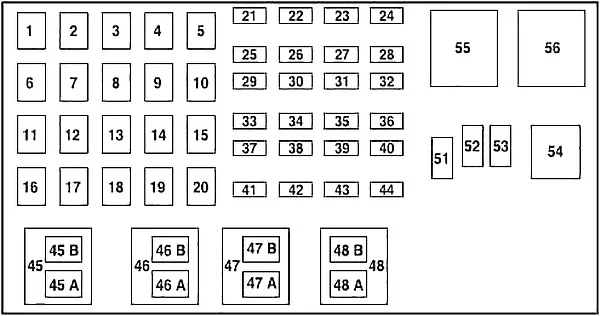

Silnik 2,3 l

Ford Ranger III (2001-2003) - schematy bezpieczników i przekaźników

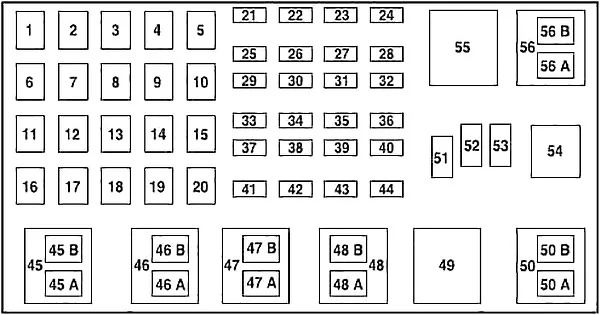

Silniki 3,0L i 4,0L (2001)

Ford Ranger III (2001-2003) - schematy bezpieczników i przekaźników

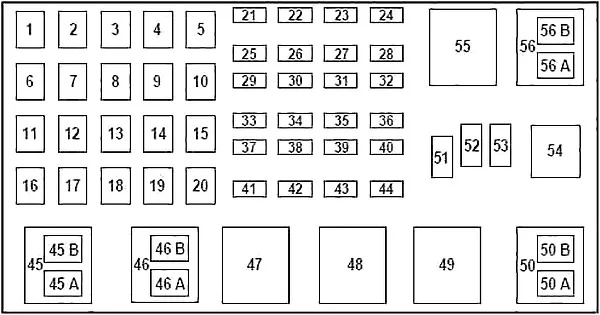

Silniki 3,0L i 4,0L (2002-2003)

Ford Ranger III (2001-2003) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 50 Panel bezpieczników I/P
2 50 Wzmacniacz (tylko system audio Tremor)
3 — Nieużywany
4 — Nieużywany
5 — Nieużywany
6 50 Silnik pompy ABS
7 30 Moduł sterujący układu napędowego (PCM)
8 20 Elektryczne zamki do drzwi i zdalne wejście
9 — Nieużywany
10 — Nieużywany
11 50 Przekaźnik rozrusznika, wyłącznik zapłonu
12 20 Zasilanie okna
13 20 Silniki 3,0L i 4,0L: silnik 4×4
14 — Nieużywany
15 — Nieużywany
16 40 Silnik dmuchawy
17 20 Silnik 2,3 l: pomocniczy wentylator chłodzący
18 — Nieużywany
19 — Nieużywany
20 — Nieużywany
21 10 Pamięć PCM
22 — Nieużywany
23 20 Silnik pompy paliwa
24 30 Reflektory
25 10 Elektromagnes sprzęgła klimatyzacji
26 — Nieużywany
27 — Nieużywany
28 30 Moduł 4WABS
29 — Nieużywany
30 15 Przyczepa holownicza
31 20 Światła przeciwmgielne, światła do jazdy dziennej (DRL)
32 — Nieużywany
33 15 Lampa parkowa
34 — Nieużywany
35 — Nieużywany
36 — Nieużywany
37 — Nieużywany
38 10 Lewy reflektor mijania
39 — Nieużywany
40 — Nieużywany
41 20 Podgrzewane czujniki tlenu
42 10 Prawy reflektor mijania
43 — Silnik 2,3 l: (rezystor)
44 — Nieużywany
51 — Nieużywany
52 — Nieużywany
53 — Dioda: Moduł sterujący układu napędowego (PCM)
Przekaźnik
45A Wycieraczka
45B Wiper Park/Obręcz
46A Silnik 2,3 l: pompa paliwa
Silniki 3,0L i 4,0L (2002-2003): Pompa paliwa
46B Silnik 2,3 l: przyczepa holownicza
Silniki 3,0L i 4,0L (2001): Przednia pompa spryskiwacza
Silniki 3,0L i 4,0L (2002-2003): Holowanie przyczepy
47 Silnik 2,3 l: rozrusznik
Silniki 3,0L i 4,0L (2001): A/B – Nieużywane
47A Silniki 3,0L i 4,0L (2002-2003): Elektrozawór sprzęgła klimatyzacji
47B Silniki 3,0L i 4,0L (2002-2003): Pompa spryskiwacza przedniego
48 Silnik 2,3 l: pomocniczy wentylator chłodzący
48A Silniki 3,0L i 4,0L: Lampy przeciwmgielne
48B Silniki 3.0L i 4.0L: Przekaźnik świateł przeciwmgielnych
49 Silniki 3,0L i 4,0L (2001): Rozrusznik
50 Nieużywany
50A Silniki 3,0L i 4,0L (2001): nieużywane
50B Silniki 3,0L i 4,0L (2001): Pompa paliwa
54 Moduł sterujący układu napędowego (PCM)
55 Dmuchacz
56 Silniki 3,0L i 4,0L (2002-2003): Rozrusznik
56A Elektromagnes sprzęgła klimatyzacji
56B Silnik 2,3 l: przednia pompa spryskiwacza
Silniki 3,0L i 4,0L (2001): Przyczepa

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
