Ford Taurus (1985-1991) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Taurus z lat: 1985, 1986, 1987, 1988, 1989, 1990, 1991.

Ford Taurus (1985-1991) to model samochodu osobowego, który został wprowadzony przez Forda jako odpowiedź na rosnącą popularność samochodów japońskich na amerykańskim rynku. Oto kilka kluczowych informacji na temat Forda Taurus z lat 1985-1991:

  1. Design: Ford Taurus był znany ze swojego nowoczesnego i aerodynamicznego designu. Był to jeden z pierwszych samochodów amerykańskich, który w pełni wykorzystywał zasady aerodynamiki, co przekładało się na lepszą oszczędność paliwa i niższy opór powietrza. Miał opływową sylwetkę, gładkie linie i charakterystyczną atrapę chłodnicy w kształcie trapezu.
  2. Innowacje technologiczne: Ford Taurus był wyposażony w różne innowacje technologiczne, które podnosiły jego atrakcyjność na rynku. Wprowadzono go z zaawansowanymi funkcjami, takimi jak elektroniczny układ sterowania silnikiem, system ABS (Antilock Braking System) i elektroniczny układ sterowania zawieszeniem. Ponadto, Ford Taurus oferował też nowoczesne systemy audio i nawigację satelitarną, co podkreślało dążenie do komfortu i wygody kierowcy i pasażerów.
  3. Warianty nadwozia: Ford Taurus był dostępny w różnych wariantach nadwozia, w tym jako sedan (4-drzwiowy) i kombi (5-drzwiowy). Oba warianty oferowały przestronne wnętrze, dobrą widoczność i wygodne miejsca dla pasażerów. Kombi wyróżniało się większą pojemnością bagażnika, co czyniło go atrakcyjnym dla rodzin i osób potrzebujących większej przestrzeni ładunkowej.
  4. Silniki: Taurus oferował różne silniki benzynowe o różnych pojemnościach i mocach, które były dostosowane do różnych preferencji i potrzeb klientów. Były to zazwyczaj silniki V6, które zapewniały odpowiednie osiągi i wydajność.
  5. Popularność i sukces rynkowy: Ford Taurus zyskał dużą popularność na amerykańskim rynku i stał się jednym z najlepiej sprzedających się samochodów w Stanach Zjednoczonych. Jego nowoczesny design, zaawansowane technologie i przestronne wnętrze przyciągały klientów, a także zdobywały pozytywne recenzje branżowe.
  6. Znaczenie dla marki Ford: Ford Taurus odegrał ważną rolę w historii marki Ford, pomagając zmienić jej wizerunek i odnaleźć się na konkurencyjnym rynku samochodowym. Był symbolem innowacji i nowoczesności, a jego sukces sprzedażowy przyczynił się do wzrostu zaufania klientów do marki Ford.

Podsumowując, Ford Taurus (1985-1991) to samochód, który wprowadził wiele innowacji i odniósł duży sukces rynkowy. Jego nowoczesny design, zaawansowane technologie i różnorodność wariantów nadwozia przyciągały klientów, a jego popularność przyczyniła się do wzmocnienia pozycji marki Ford na amerykańskim rynku samochodowym.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

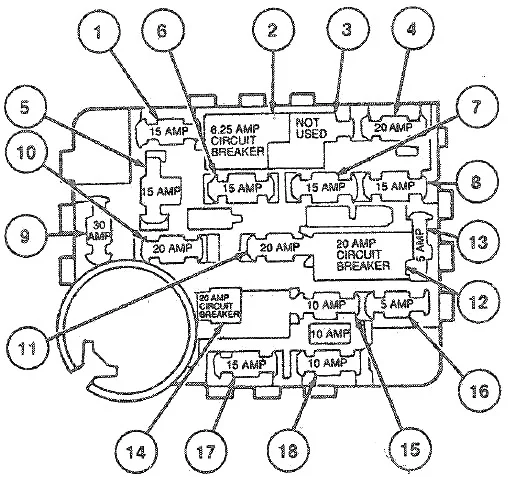

Skrzynka bezpieczników w przedziale pasażerskim

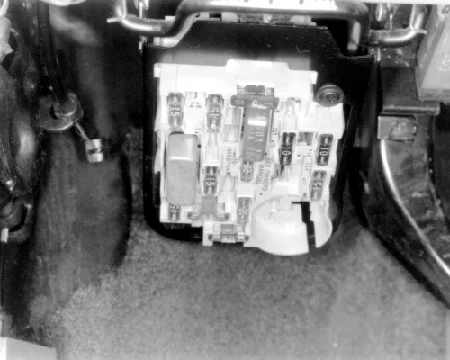

Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kierownicy.

Ford Taurus (1985-1991) - schematy bezpieczników i przekaźników

Ford Taurus (1985-1991) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Wysokie lampy stopu, światła stopu, przednie i tylne kierunkowskazy, kierunkowskazy na tablicy rozdzielczej, kontrola prędkości
2 7,5 Wyłącznik obwodu: silnik wycieraczki szyby przedniej, moduł wycieraczki przerywanej, silnik spryskiwacza szyby przedniej
3 – Nieużywany
4 20 1993-1994: Przednie światła parkowania, boczne i tylne światła obrysowe, brzęczyk/dzwonek ostrzegawczy „Reflektory włączone”, przednia lampa laserowa (sable)
15 1985-1992: Przednie światła postojowe, boczne i tylne, brzęczyk/dzwonek ostrzegawczy „Reflektory włączone”, przednia lampa laserowa (sable)
5 15 Klaster elektroniczny, przełącznik odszraniania tylnej szyby, elektroniczny migacz, lampy cofania, podgrzewana sonda lambda (H02S), podświetlany/bezkluczykowy moduł dostępu, elektromagnes blokady hamulca, procesor sterowania elektronicznym zamkiem drzwi
6 15 Silniki wycieraczek i spryskiwaczy tylnej szyby (wagony), moduł diagnostycznej lampki ostrzegawczej, sygnał ostrzegawczy, oświetlenie przełącznika reflektora (sable), oświetlenie zegara, oświetlenie radia, oświetlenie sterowania EATC, przekaźnik szyby zasilania, wzmacniacz kontroli prędkości
7 15 Światła przeciwmgielne
1992-1994: Moduł poduszki powietrznej
8 15 Zegar, pamięć radiowa, lampka w schowku na rękawiczki, lampka w bagażniku, lampki grzecznościowe w tablicy rozdzielczej, lampki wewnętrzne, podświetlany/bezkluczykowy moduł wejściowy, lusterka elektryczne, lampki w komorze silnika, gong kluczykowy zapłonu
9 30 Silnik dmuchawy, regulator prędkości dmuchawy (EATC) (1985-91)
10 20 Flash-to-Pass, światła drogowe i lampka kontrolna
11 20 Radio, wzmacniacz dźwięku klasy premium, silnik anteny mocy, nadmiarowy przełącznik radiowy
12 20 Wyłącznik obwodu: zapalniczki cygarowe, przekaźnik klaksonu, klaksony,
1993-94: Nieużywany
13 5 Podświetlenie zestawu wskaźników, wyświetlacz radia, podświetlenie pojemnika na popiół, wyświetlacz sterowania EATC, podświetlenie przełącznika odszraniania tylnej szyby, podświetlenie przełącznika tylnej wycieraczki, podświetlenie przełącznika reflektorów, wyświetlacz zegara, podświetlenie PRNDL
14 – Nieużywany
15 10 Oświetlenie tablicy rejestracyjnej, lampy obrysowe boczne i tylne
16 5 Klaster elektroniczny, kontrola EATC
17 15 Sprzęgło sprężarki EATC, siłownik drzwi mieszanki, sprzęgło sprężarki klimatyzacji
18 10 Moduł lampy automatycznej, lampki ostrzegawcze klastra, przekaźnik niskiego poziomu oleju, brzęczyk/dzwonek

Lokalizacja świateł

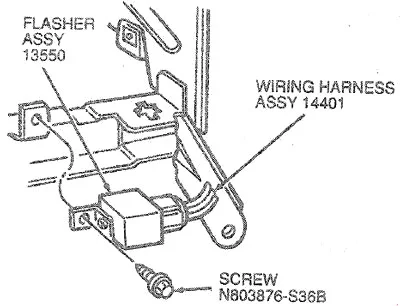

Elektroniczny kierunkowskaz i migacz awaryjny są przymocowane do dolnego wzmocnienia tablicy rozdzielczej po lewej stronie za pomocą jednej śruby (nad panelem bezpieczników).

Ford Taurus (1985-1991) - schematy bezpieczników i przekaźników

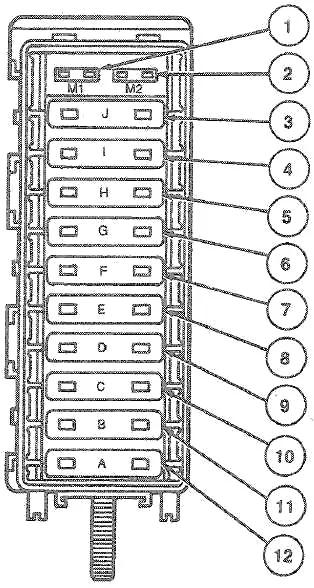

Skrzynka bezpieczników w komorze silnika

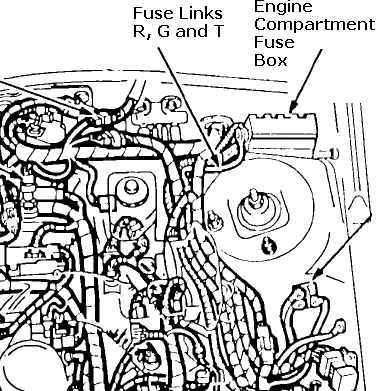

Znajduje się po stronie kierowcy w komorze silnika.

Ford Taurus (1985-1991) - schematy bezpieczników i przekaźników

Ford Taurus (1985-1991) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Cewka zapłonowa
2 10 Kanał akcesoriów
3 40 Blokada zasilania/okno
4 40 Anty blokada
5 40 Tylny odszraniacz
6 30 Moduł przeciwblokujący
7 60 Reflektory
8 40 Panel bezpieczników
9 60 Wentylator chłodzący silnik
10 30 Elektroniczne sterowanie silnikiem, moduł sterujący układu napędowego (1994), przekaźnik pompy paliwa (1994)
11 60 Przełącznik zapłonu/silnik dmuchawy
12 60 Przełącznik zapłonu/silnik dmuchawy

Lokalizacje i wartości bezpieczników i wyłączników automatycznych, które nie znajdują się w panelach, są pokazane w poniższej tabeli zabezpieczeń obwodów.

Bezpiecznik Miernik Lokalizacja
Wyjście alternatora 12 W pobliżu skrzynki rozdzielczej zasilania
Obwód wykrywania napięcia alternatora 18 W pobliżu skrzynki rozdzielczej zasilania
Podgrzewana szyba przednia 18 W pobliżu podgrzewanego przekaźnika szyby przedniej

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
