Ford Transit (1986-1992) – schematy bezpieczników i przekaźników

Rocznik 1986-1992
Zaktualizowano 30.06.2023
Ford Transit (1986-1992) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit z lat: 1986, 1987, 1988, 1989, 1990, 1991, 1992.

Ford Transit (1986-1992) to generacja popularnego i wszechstronnego samochodu dostawczego produkowanego przez amerykańską markę Ford. Poniżej przedstawiam kilka kluczowych informacji na temat tego modelu:

  1. Design: Ford Transit w latach 1986-1992 prezentował bardziej nowoczesny wygląd w porównaniu do poprzednich generacji. Miał charakterystyczny, kwadratowy kształt, z dużą przestrzenią ładunkową i wysoką dachową linią. Był dostępny w różnych wariantach, w tym jako furgon, minibus, platforma czy kempingowy.
  2. Wielkość i pojemność ładunkowa: Transit (1986-1992) był dostępny w różnych rozmiarach i wariantach długości, co umożliwiało dopasowanie samochodu do indywidualnych potrzeb. Oferował przestronną przestrzeń ładunkową, która była łatwo dostępna dzięki szerokim drzwiom bocznym i tylnej rampie. Samochód ten był zdolny do przewozu dużych ilości ładunku, co czyniło go idealnym dla przedsiębiorców i firm transportowych.
  3. Komfort i wyposażenie: Pomimo swojej przede wszystkim funkcjonalnej roli, Ford Transit (1986-1992) starał się zapewnić również komfort dla kierowcy i pasażerów. W zależności od wersji i opcji wyposażenia, oferowano różne udogodnienia, takie jak klimatyzację, elektryczne szyby, centralny zamek czy radio. Przystosowanie wnętrza dla kierowcy było skoncentrowane na ergonomii i wygodzie, zapewniając intuicyjne rozlokowanie elementów sterujących i dobrej jakości siedzenia.
  4. Wybór silników: Ford Transit był dostępny z różnymi jednostkami napędowymi, zależnie od rynku i wersji. Oferowano zarówno benzynowe, jak i wysokoprężne silniki o różnych pojemnościach i mocach. Były to zazwyczaj silniki ekonomiczne, które zapewniały odpowiednią moc do pracy jako samochód dostawczy.
  5. Trwałość i niezawodność: Ford Transit (1986-1992) słynął z trwałości i niezawodności. Konstrukcja samochodu została zaprojektowana w taki sposób, aby wytrzymać intensywne użytkowanie i trudne warunki pracy. Odpowiednie materiały i komponenty zostały użyte do zwiększenia trwałości, a prostota konstrukcji ułatwiała konserwację i naprawy.
  6. Popularność i wpływ: Ford Transit od długiego czasu cieszył się dużą popularnością wśród przedsiębiorców, firm transportowych oraz osób poszukujących niezawodnego i pojemnego samochodu dostawczego. W latach 1986-1992 ten model kontynuował sukces poprzednich generacji, zdobywając sobie uznanie i zaufanie klientów.

Podsumowując, Ford Transit (1986-1992) był wszechstronnym samochodem dostawczym, który oferował pojemną przestrzeń ładunkową, wygodę dla kierowcy i pasażerów oraz niezawodność w codziennej eksploatacji. Jego uniwersalność i trwałość sprawiły, że był jednym z najpopularniejszych wyborów w swojej kategorii.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

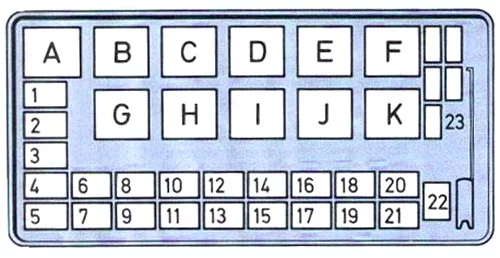

Schemat skrzynki bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kierownicy.

Ford Transit (1986-1992) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 25 Silnik dmuchawy nagrzewnicy, migacz reflektorów
2 10 Kierunkowskazy
3 15 Silnik wycieraczek szyby przedniej, pompa spryskiwacza szyby przedniej (pojazdy bez spryskiwaczy reflektorów)
4 10 Światła cofania, światła stopu, podgrzewana szyba tylna
5 10 Wskaźniki paliwa i temperatury, lampka ostrzegawcza zapłonu, lampka ostrzegawcza ciśnienia oleju, lampka ostrzegawcza niskiego poziomu płynu hamulcowego, lampka ostrzegawcza termostartu silnika wysokoprężnego
6 15 Silnik wycieraczki tylnej klapy, pompa spryskiwacza tylnej klapy
7 15 Oświetlenie przyciemniane
8 – –
9 – –
10 10 Światła po prawej stronie i wysokie, podświetlenie deski rozdzielczej
11 10 Światła po lewej stronie i tylne, lampy tablicy rejestracyjnej
12 10 Światło mijania z prawej strony
13 10 Światło mijania z lewej strony
14 10 Tylne światła przeciwmgielne, wyłącznik czasowy spryskiwaczy reflektorów
15 – –
16 10 Światło drogowe prawe, lampa ostrzegawcza świateł drogowych
17 10 Światło drogowe lewe
18 10 Przednia lampka sufitowa, tylne lampy wewnętrzne, pompa spryskiwacza szyby przedniej (pojazdy ze spryskiwaczem reflektorów), zegar/tachograf, radio
19 20 Światła awaryjne
20 25 Spryskiwacz reflektorów, zapalniczka
21 20 Podgrzewana tylna szyba
22 10 Overdrive
23 – Miejsca na pięć zapasowych bezpieczników
Przekaźnik
A Hamulec automatycznej skrzyni biegów
B –
C Oświetlenie przyciemniane
D Oświetlenie przyciemniane
E –
F Podgrzewana tylna szyba
G Migacz kierunkowskazów (ciężkie obciążenie, jeśli wymagane jest holowanie przyczepy)
H Spryskiwacz reflektorów
I Przerywane wycieranie szyby przedniej
J Przerywane wycieranie tylnej szyby
K –

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
