Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

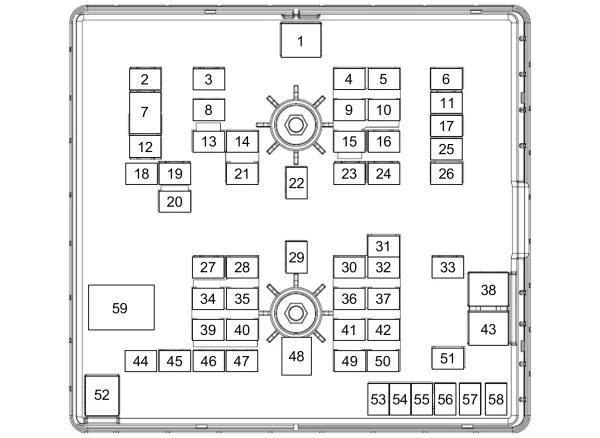

Skrzynka bezpieczników w komorze silnika

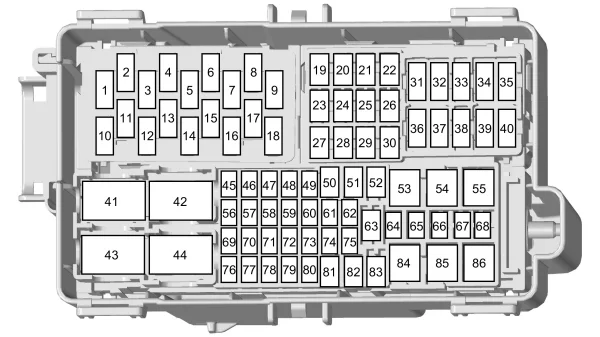

Ford Transit i Tourneo (2020-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 50A Wycieraczki.
2 40A 2019-2020: Napęd na wszystkie koła.
3 40A 2019-2020: Prawy podgrzewany element przedniej szyby.
2021: Napęd na wszystkie koła
4 30A Światła postojowe.
5 10 A Lampa cofania.
6 15A 2022: Elektryczna blokada kolumny kierownicy
7 40A Silnik dmuchawy przedniej.
8 40A 2019-2020: Lewy podgrzewany element przedniej szyby.
9 15A Zatrzask tylnych drzwi.
10 – Nieużywany.
11 40A Pomocniczy punkt zasilania. Port USB.
12 20A Klakson.
13 10 A System selektywnej redukcji katalitycznej.
14 15A 2019-2021: Moc pojazdu 5.
15 – Nieużywany.
16 – Nieużywany.
17 10 A Prawe reflektory wyładowcze dużej intensywności.
18 40A Odmrażacz tylnej szyby.
19 20A 2019-2021: Przednie światła przeciwmgielne.
20 10 A Lusterka składane elektrycznie.
21 15A Moc pojazdu 4.
22 40A Silnik dmuchawy tylnej.
23 20A 2019-2021: Pompa paliwa.
24 40A Przekaźnik Run/Start.
25 40A Pomocnicze punkty zasilania.
26 10 A Lewe reflektory wyładowcze dużej intensywności.
27 – Nieużywany.
28 20A Moc pojazdu 1.
29 40A 2019-2020: Nagrzewnica filtra paliwa.
30 15A 2019-2021: Pompa płynu chłodzącego.
31 5A System zapobiegania blokady kół.
32 15A Moduł kontroli transmisji.
33 30A 2019-2021: Rozrusznik.
34 15A System selektywnej redukcji katalitycznej.
35 15A 2019-2021: Moc pojazdu 2.
36 5A 2019-2021: Zawór obejściowy płynu chłodzącego silnik.
2022: Skrzynka rozdzielcza zasilania Uruchom
37 5A 2019-2021: Świece żarowe. Moduł sterujący układu napędowego.
2022: Moduł sterowania mocą Run/Start.
38 40A/60A 2019-2020: Wentylator chłodzący.
2021: Układ przeciwblokujący z elektroniczną kontrolą stabilności (z wyjątkiem serii 510) / Wentylator chłodzący (seria 510).
2022: Skrzynka rozdzielcza zasilania.
39 15A 2019-2020: System selektywnej redukcji katalitycznej.
40 10 A Moc pojazdu 3.
41 10 A Świeca żarowa sterownika.
42 15A 2019-2020: Jednostka sterująca transmisją.
2021-2022: Wentylator chłodzący (seria 510)
43 60A Pompa układu przeciwblokującego.
44 25A 2019-2020: Wentylator chłodzący.
2021: Wentylator chłodzący (z wyjątkiem serii 510)
45 30A Gniazdo przyczepy.
46 40A 2019-2020: Świece żarowe.
47 40A 2019-2020: Świece żarowe.
48 40A/50A 2019-2020: Wentylator chłodzący.
2021: Wentylator chłodzący (z wyjątkiem serii 510) / Układ przeciwblokujący z elektroniczną kontrolą stabilności (seria 510, 40A).
49 15A Czujnik tlenków azotu.
50 5A 2019-2020: Nagrzewnica wentylacyjna zamkniętej skrzyni korbowej.
51 10 A 2019-2021: Sprzęgło klimatyzacji.
52 50A/60A 2019-2021: Wentylator chłodzący.
53 5A 2022: Elektroniczny moduł sterujący akumulatora.
54 20A Alarm ratunkowy.
55 25A/5A 2019-2021: Pompa oleju przekładniowego.
2022: Przetwornica DC/DC (5A)
56 20A 2019-2020: Nagrzewnica wspomagająca opalana paliwem.
57 25A /40A 2019-2020: Układ przeciwblokujący z elektroniczną kontrolą stabilności.
2022: Zawory układu przeciwblokującego.
58 30A Gniazdo przyczepy.
59 – Przekaźnik wentylatora chłodzącego.

Przedział pasażerski

Istnieją cztery skrzynki bezpieczników:

  • Skrzynka bezpieczników po stronie kierowcy znajduje się za zdejmowanym panelem poszycia pod kierownicą;
  • Skrzynka bezpieczników po stronie pasażera znajduje się za pokrywą w prawym schowku;
  • Moduł sterowania nadwozia znajduje się za pokrywą w lewym schowku;
  • Skrzynka bezpieczników wstępnych znajduje się pod siedzeniem kierowcy.

Skrzynka bezpieczników wstępnych

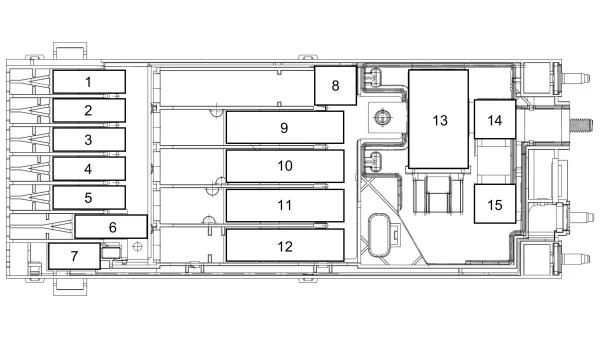

Ford Transit i Tourneo (2020-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 125A Moduł sterujący nadwozia.
2 80A Elektroniczne wspomaganie kierownicy.
3 150A Grzałka o dodatnim współczynniku temperaturowym.
4 – Nieużywany.
5 60A 2022: Wentylator chłodzący.
6 150A Skrzynka bezpieczników w przedziale pasażerskim.
7 60A Obozowicz.
8 – Nieużywany.
9 500A Rozrusznik. Alternator.
10 300A Skrzynka bezpieczników w komorze silnika.
11 250A Podwójne generatory.
12 150A Skrzynka bezpieczników w przedziale kierowcy.
13 190A Przekaźnik zrzutu obciążenia.
14 175A Pomocniczy punkt zasilania 1.
15 60A Pomocniczy punkt zasilania 2.

Skrzynka bezpieczników po stronie kierowcy

Ford Transit i Tourneo (2020-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 5A Port USB.
2 – Nieużywany.
3 5A Port USB.
4 – Nieużywany.
5 – Nieużywany.
6 – Nieużywany.
7 – Nieużywany.
8 – Nieużywany.
9 10 A Podgrzewane lusterka zewnętrzne.
10 5A Wentylator chłodzący.
11 – Nieużywany.
12 – Nieużywany.
13 – Nieużywany.
14 – Nieużywany.
15 – Nieużywany.
16 5A Czujnik deszczu.
17 – Nieużywany.
18 20A 2021-2022: Przekaźnik.
19 – Nieużywany.
20 – Nieużywany.
21 20A Ogrzewana tylna szyba.
22 20A Ogrzewana tylna szyba.
23 20A Pomocniczy punkt zasilania.
24 20A Pomocniczy punkt zasilania.
25 – Nieużywany.
26 25A Silnik wycieraczek szyby przedniej.
27 – Nieużywany.
28 30A Zmodyfikowane połączenia pojazdu.
29 20A Nagrzewnica na paliwo.
30 30A Mocne deski do biegania.
31 – Nieużywany.
32 – Nieużywany.
33 – Nieużywany.
34 – Nieużywany.
35 – Nieużywany.
36 – Nieużywany.
37 – Nieużywany.
38 – Nieużywany.
39 – Nieużywany.
40 – Nieużywany.
41 25A Przekaźnik zrzutu obciążenia.
42 40A Przekaźnik rozrusznika.
43 40A Przekaźnik upfitter.
44 40A Przekaźnik rozrusznika.
45 10 A Moduł interfejsu Upfitter.
46 – Nieużywany.
47 – Nieużywany.
48 5A Zmodyfikowane połączenia pojazdu.
49 10 A Przełącznik pedału hamulca.
50 30A Fotel pasażera.
51 40A Zmodyfikowane połączenia pojazdu.
52 30A Fotel kierowcy.
53 60A Akumulator.
54 60A Falownik.
55 50A Moduł sterujący nadwozia.
56 10 A Zmodyfikowane połączenia pojazdu.
57 – Nieużywany.
58 10 A Złącze interfejsu nadwozia kampera. Interfejs upfittera. Dodatkowa skrzynka przyłączeniowa.
59 10 A Tylna klimatyzacja. Kamera z widokiem z przodu. Tylna kamera. Adaptacyjny moduł tempomatu. System informacji o martwym polu.
60 10 A Moduł sterujący hamulca przyczepy.
61 – Nieużywany.
62 15A Ulepszony moduł systemu przekaźnika odcinającego.
63 20A Pomocniczy punkt zasilania.
64 40A Zmodyfikowane połączenia pojazdu.
65 – Nieużywany.
66 10 A Ulepszony system przekaźników odcinających. Przyczepa kempingowa. Przekaźnik zrzutu obciążenia.
67 – Nieużywany.
68 5A Moduł holowniczy przyczepy.
69 5A Moduł kierownicy.
70 5A 2021-2022: Siedzenia obrotowe.
71 10 A Podgrzewany fotel pasażera.
72 10 A Podgrzewany fotel kierowcy.
73 20A Adaptacyjny moduł oświetlenia przedniego.
Poziomowanie reflektorów.
74 5A 2022: Czujnik temperatury
75 20A Skrzynka bezpieczników w komorze silnika.
76 10 A Przełącznik sterowania mocą drzwi przesuwnych.
77 5A Przełącznik reflektorów.
78 7,5A Zmodyfikowane połączenia pojazdu.
79 5A Przekaźnik skrzynki bezpieczników przedziału kierowcy.
80 10 A 2022: Złącze diagnostyczne
81 40A Moduł holowniczy przyczepy.
82 30A Drzwi przesuwne z napędem elektrycznym.
83 30A Moduł sterujący hamulca przyczepy.
84 50A Moduł sterujący nadwozia.
85 30A Drzwi przesuwne z napędem elektrycznym.
86 50A Moduł sterujący nadwozia.

Skrzynka bezpieczników po stronie pasażera

Ford Transit i Tourneo (2020-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 – Przekaźnik 2.
2 – Przekaźnik 3.
3 – Przekaźnik 1.
4 – Przekaźnik 4.
5 – Przekaźnik 5.
6 – Nieużywany.
7 – Nieużywany.
8 – Przekaźnik 7.
9 – Przekaźnik 8.
10 – Nieużywany.
11 – Nieużywany.
12 – Przekaźnik 9.
13 – Przekaźnik 6.
14 5A Zapłon.
15 5A Zasilacz.
16 – Przełącznik pomocniczy 3 przekaźnik.
17 – Przełącznik pomocniczy 3 przekaźnik.
18 – Przełącznik pomocniczy 3 przekaźnik.
19 – Przełącznik pomocniczy 4 przekaźnik.
20 – Przełącznik pomocniczy 5 przekaźnik.
21 – Pomocniczy przekaźnik skrzynki bezpieczników.
22 – Przełącznik pomocniczy 7 przekaźnik.
23 – Przełącznik pomocniczy 8 przekaźnik.
24 – Przełącznik pomocniczy 9 ​​przekaźnik.

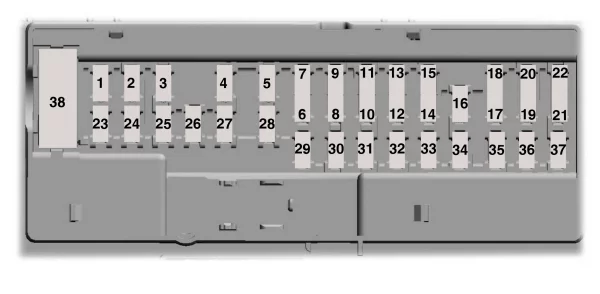

Moduł kontroli nadwozia

Ford Transit i Tourneo (2020-2022) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 – Nieużywany.
2 10 A Falownik.
3 7,5A Przełącznik podnośnika szyb. Elektrycznie sterowane lusterka zewnętrzne.
4 20A Nieużywany.
5 – Nieużywany.
6 10 A Nieużywany.
7 10 A Nieużywany.
8 5A 2019-2020: Sygnalizator antywłamaniowy.
2021-2022: Moduł jednostki sterującej telematyki
9 5A Czujnik wtargnięcia (2019-2020).
Klimatyzacja z tyłu.
10 – Nieużywany.
11 – Nieużywany.
12 7,5A Kontrola klimatu.
13 7,5A Złącze łącza danych. Kolumna kierownicy. Klaster instrumentów.
14 15A 2019-2020: Moduł kontroli energii akumulatora – MHEV.
15 15A Moduł SYNC 3.
Zintegrowany panel sterowania (2021-2022).
16 – Nieużywany.
17 7,5A Nieużywany.
18 7,5A Nieużywany.
19 5A Nieużywany.
20 5A Stacyjka.
21 5A 2019-2020: Sterowanie grzałką o dodatnim współczynniku temperaturowym.
22 5A 2019-2020: Moduł kontroli ostrzegania pieszych.
23 30A Nieużywany.
24 30A Nieużywany.
25 20A Nieużywany.
26 30A Nieużywany.
27 30A Nieużywany.
28 30A Nieużywany.
29 15A Nieużywany.
30 5A Nieużywany.
31 10 A Złącze łącza danych.
Odbiornik kluczyka zdalnego.
32 20A Radio.
Moduł telematyki (2019-2020).
33 – Nieużywany.
34 30A 2019-2020: Centrum wiadomości. Grzałka o dodatnim współczynniku temperaturowym. Falownik prądu stałego/przemiennego. Kamera systemu utrzymania pasa ruchu. Pomoc w parkowaniu. Kolumna kierownicy.

2021-2022: Przekaźnik uruchamiania/rozpoczęcia. Pomoc w parkowaniu. Kolumna kierownicy.

35 5A Nieużywany.
36 15A Pomoc w parkowaniu.
Kamera systemu utrzymania pasa ruchu (2019-2020).
Moduł sterujący kolumny kierownicy.
37 20A Nieużywany.
38 30A Okna elektryczne.
