Hyundai i20 GB (2015-2018) – schematy bezpieczników i przekaźników

Rocznik 2015-2018

Zaktualizowano 24.01.2025

Hyundai i20 GB (2015-2018) — schemat bezpieczników i przekaźników

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia i20 GB z lat: 2015, 2016, 2017, 2018.

Sprawdzanie oraz wymiana bezpieczników Hyundai i20 GB (2015-2018)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Hyundai i20 GB (2015-2018)!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Przedział pasażerski Hyundai i20 GB (2015-2018)

Hyundai i20 GB (2015-2018) - skrzynka bezpieczników i przekaźników

Nazwa	Symbol	Ampery [A]	Opis
SAFETY P/WDW		25	Bezpieczny moduł okna zasilania kierowcy
P/WDW LH		25	Przełącznik główny okna zasilania, przełącznik okna zasilania pasażera
HTD MIRR		10	ECM, moduł sterowania klimatyzacją, lusterko zewnętrzne zasilania kierowcy/pasażera
FOG LP FRT		10	Przekaźnik przednich świateł przeciwmgielnych
RR HTD		30	Przekaźnik ogrzewania tylnej szyby
P/WDW RH		25	Przełącznik okna zasilania kierowcy
STOP LAMP		15	Moduł elektroniczny sygnału zatrzymania
POWER OUTLET LH		20	Gniazdo zasilania lewe
DR LOCK		20	Przekaźnik odblokowujący bramę/bramę, przekaźnik blokujący/odblokowujący drzwi
POWER OUTLET RH		20	Gniazdo zasilania prawe
BLOWER		10	Moduł sterowania klimatyzacją, silnik dmuchawy
ACC		10	Przełącznik zasilania lusterka zewnętrznego, Audio, zegar cyfrowy, BCM, moduł sterowania inteligentnym kluczykiem, blok złącza I/P (przekaźnik P/OUTLET)
START		10	A/T: przełącznik zakresu skrzyni biegów, M/T: ECM, blok złączy E/R (przekaźnik startowy), przełącznik blokady zapłonu, moduł sterowania inteligentnym kluczykiem
TURN		15	BCM
SENSOR		10	Czujnik wody
MODULE3		10	Moduł sterowania klimatyzacją, blok przyłączeniowy E/R (uniwersalne złącze kontrolne), przełącznik centralny, dźwignia zmiany biegów bankomatu ILL
PDM1		25	Inteligentny moduł sterowania kluczami
PDM2		25	Inteligentny moduł sterowania kluczykiem, przełącznik przycisku Start/Stop
MODULE2		10	Brzęczyk czujnika wspomagania parkowania z tyłu, czujnik wspomagania parkowania z tyłu po lewej i prawej stronie, czujnik wspomagania parkowania z tyłu po lewej i prawej stronie (środek)
TCU		15	A/T: przełącznik zakresu skrzyni biegów, czujnik prędkości pojazdu (wejście/wyjście), M/T: czujnik prędkości pojazdu, blok złącza I/P (F26)
TAIL LP RH		10	Tylna lampa zespolona (wejście/wyjście) prawa, lampa przednia prawa, ILL. (+), lampa tablicy rejestracyjnej
TAIL LP LH		10	Tylna lampa zespolona (wejście/wyjście) lewa, lampa przednia lewa, lampa tablicy rejestracyjnej
RR WIPER		15	Silnik wycieraczki tylnej, przełącznik wielofunkcyjny, blok złącza E/R (przekaźnik wycieraczki tylnej)
ABS		10	Moduł sterowania ABS
A/BAG		10	Moduł sterowania SRS
ECU		10	ECM, inteligentny moduł sterowania kluczami
BRAKE SWITCH		10	Wyłącznik lampy stopu, inteligentny moduł sterowania kluczykiem
CLUSTER		10	Klaster instrumentów
MDPS		10	Jednostka MDPS
MODULE1		10	BCM, wyłącznik lampy stopu, przełącznik trybu sportowego
MODULE4		10	BCM, inteligentny moduł sterowania kluczami
A/CON		10	Blok złącza E/R (przekaźnik dmuchawy), moduł sterowania klimatyzacją, jonizator klastra (automatyczna klimatyzacja)
WASHER		15	Silnik spryskiwacza
MODULE5		10	Lusterko elektrochromowe, BCM, blok złącza E/R (przekaźnik H/Lamp HI)
A/BAG IND		10	Klaster instrumentów
AUDIO		20	Audio
ROOM LP		10	Lampa bagażowa, lampa pokojowa, BCM, wyłącznik awaryjny, lampa mapowa, lampa pokojowa środkowa, złącze łącza danych, zegar cyfrowy, zestaw wskaźników, moduł sterowania klimatyzacją

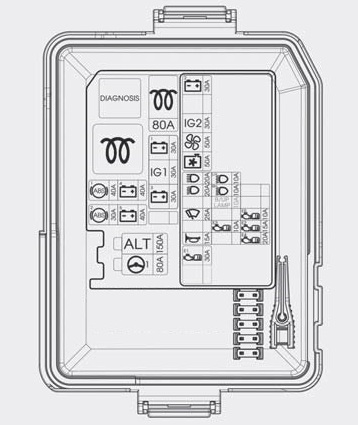

Komora silnika Hyundai i20 GB (2015-2018)

Hyundai i20 GB (2015-2018) - schematy bezpieczników i przekaźników

Nazwa	Symbol	Ampery [A]	Opis
MDPS		80	Jednostka MDPS
ALT		[125]	Bezpiecznik alternatora – F9 / F10 / F11, Bezpiecznik alternatora: Benzyna – 125 A, Diesel – 150 A
ALT		(150)
ECU 4		15	ECM/PCM
B+3		30	Blok przyłączeniowy I/P (złącze zasilania (bezpiecznik – F45, F46), bezpiecznik – F5, F9, F34)
IG1		30	Bez przycisku Start: Przełącznik zapłonu z przyciskiem Start: Skrzynka przekaźników PDM (przekaźnik IG1/ACC)
B+1		30	Blok przyłączeniowy I/P (bezpiecznik – F11, F20, F23, F24)
GLOW		80	Blok przyłączeniowy E/R (RLY. 1)
B+5		40	Blok przyłączeniowy I/P (przekaźnik P/OUTLET)
B+4		40	Blok przyłączeniowy I/P (przekaźnik RR HTD)
ABS		30	Moduł sterowania ABS
ABS		40	Moduł sterujący ABS, uniwersalne złącze kontrolne
[ ] : G4LA (1,2 benzyna), G4LC (1,4 benzyna) ( ) : D4FC (1,4 olej napędowy)

Blok PCB (silnik benzynowy) Hyundai i20 GB (2015-2018)

Nazwa	Symbol	Ampery [A]	Opis
ECU 1		30	Blok PCB (przekaźnik sterujący silnika, bezpiecznik – F25)
HORN		15	Przekaźnik klaksonu, przekaźnik klaksonu B/alarm
F/PUMP		20	Przekaźnik pompy paliwa
WIPER FRT		25	Przekaźnik wycieraczki
H/LAMP LO		20	Przekaźnik H/Lampa Lo
H/LAMP HI		[20]	Bezpiecznik alternatora – F9 / F10 / F11, Bezpiecznik alternatora: Benzyna – 125 A, Diesel – 150 A
H/LAMP HI		(10)
C/FAN		40	Przekaźnik C/Fan Lo, przekaźnik Hi C/Fan
BLOWER		50	Przekaźnik dmuchawy
IG 2		30	Przekaźnik rozruchu, bez przycisku Start: wyłącznik zapłonu, z przyciskiem Start: skrzynka przekaźników PDM (przekaźnik IG2)
IG 2		30	Blok przyłączeniowy I/P (przekaźnik P/WDW, bezpiecznik: F1)
ECU 3		15	Przekaźnik F/pompy, ECM, przekaźnik Hi/Lo C/Fan, czujnik położenia wałka rozrządu #1/#2, czujnik tlenu (góra/dół), zawór kontroli oleju #1/#2, zawór elektromagnetyczny kontroli przedmuchu, zawór elektromagnetyczny o zmiennym wlocie
B/UP LAMP		10	M/T: przełącznik lampy cofania, skrzynka przyłączeniowa I/P (bezpiecznik – F26), A/T: PCM, przełącznik zakresu skrzyni biegów, zestaw wskaźników, lusterko elektrochromowe
H/LAMP RH		10	Prawe światła drogowe
H/LAMP LH		10	Lewe światła drogowe
ECU 2		15	ECM, wtryskiwacz #1/#2/#3
IGN COIL		15	G4LA : Cewka zapłonowa G4LC : Cewka zapłonowa #1/#2/#3/#4, skraplacz
[ ] : Ogólny typ reflektora ( ): Typ reflektora projekcyjnego

Blok PCB (silnik Diesla) Hyundai i20 GB (2015-2018)

Nazwa	Symbol	Ampery [A]	Opis
ECU 1		30	Blok PCB (przekaźnik sterujący silnika, bezpiecznik – F25)
HORN		15	Przekaźnik klaksonu, przekaźnik klaksonu B/alarm
WIPER FRT		25	Przekaźnik wycieraczki
H/LAMP LO		20	Przekaźnik H/Lampa Lo
H/LAMP HI		[20]	H/Lampa Hi Przekaźnik
H/LAMP HI		(10)	H/Lampa Hi Przekaźnik
C/FAN		40	Przekaźnik C/Fan Lo, przekaźnik Hi C/Fan
BLOWER		50	Przekaźnik dmuchawy
IG 2		30	Przekaźnik rozruchu, bez przycisku Start: wyłącznik zapłonu, z przyciskiem Start: skrzynka przekaźników PDM (przekaźnik IG2)
IG 2		30	Blok przyłączeniowy I/P (przekaźnik P/WDW, bezpiecznik: F1)
ECU 3		15	Wyłącznik lampy stopu
B/UP LAMP		10	Przełącznik lampy zapasowej, skrzynka przyłączeniowa I/P (bezpiecznik – F26)
H/LAMP RH		10	Prawe światła drogowe
H/LAMP LH		10	Lewe światła drogowe
ECU 4		20	ECM
ECU 2		15	Blok złącza E/R (RLY. 1), elektryczny zawór sterujący EGR, czujnik masowego przepływu powietrza, elektromagnetyczny zawór sterujący WGT, czujnik położenia wałka krzywki, moduł immobilizera
ECU5		15	Zawór regulatora ciśnienia paliwa
[ ] : Ogólny typ reflektora ( ): Typ reflektora projekcyjnego

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
