Iveco Daily Euro 4 (2006-2009) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Iveco Daily I z lat: 2006, 2007, 2008, 2009.

Iveco Daily Euro 4 to kolejna generacja modelu Daily – popularnego samochodu dostawczego produkowanego przez włoską markę Iveco. Model ten wprowadzony został na rynek w 2006 roku i był oferowany w wersjach furgon, skrzyniowy, platforma, wywrotka i chłodnia. Główną zmianą wprowadzoną wraz z modelem Euro 4 była modernizacja silnika, który spełniał normy emisji spalin Euro 4.

Silniki dostępne w modelu Iveco Daily Euro 4 były bardziej ekonomiczne i oszczędne w zużyciu paliwa niż poprzednie wersje. Model ten był również dostępny z większą ilością opcji i dodatków, dzięki czemu mógł być lepiej dopasowany do potrzeb klienta. Wprowadzono również nowoczesny system ABS oraz układ kontroli trakcji, co znacznie zwiększyło bezpieczeństwo podczas jazdy.

W sumie model Iveco Daily Euro 4 okazał się być udaną modernizacją popularnego modelu, zapewniającym nie tylko lepszą wydajność i oszczędność paliwa, ale także większe bezpieczeństwo i wygodę użytkowania.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

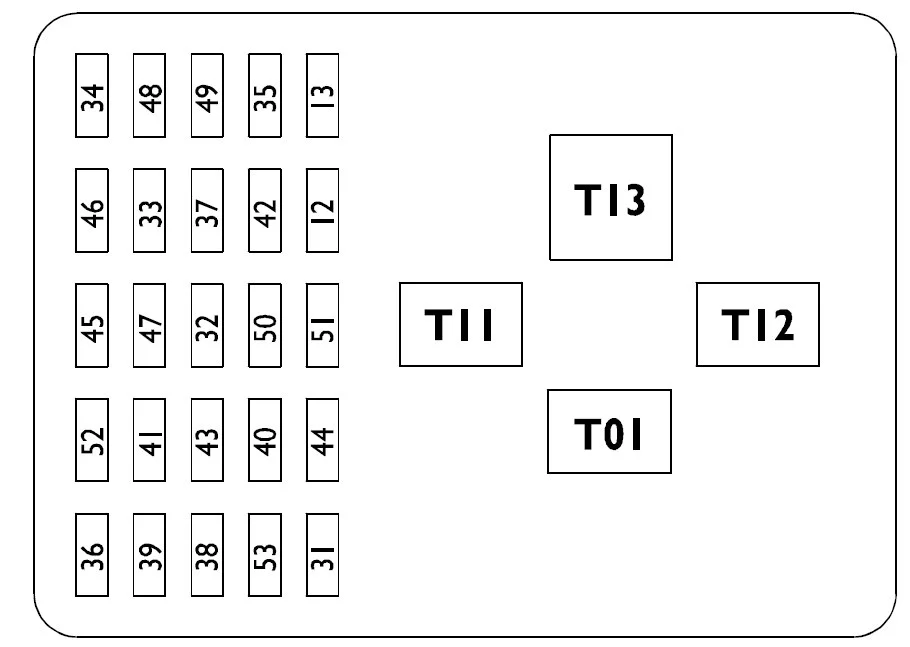

Centralne jednostki łączące tablicę rozdzielczą (CPL)

Iveco Daily Euro 4 (2006-2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
1 Dodatni z „CBA” (bezpiecznik 70A) – złącze B/A 10
2 Dodatni z „CBA” (bezpiecznik 70A) – złącze B/B 10
3 Dodatni z „CBA” – złącze OPT D 10
Numer Opis Ampery [A]
12 Reflektor świateł mijania z prawej strony 7,5
13 Reflektor mijania z lewej strony – prostownik ustawienia reflektora 7,5
31 Przekaźnik T08-T17 w CVM i BC 3
32 Drzwi obrotowo-tłumaczące 15
33 Nagrzewnica powietrza / Zapalniczka 15
34 Gniazdo elektryczne 20
35 ABS8 lub ESP8. Telma 10
36 Centralny zamek 20
37 Przełączniki do świateł stopu i różnych obciążeń poniżej 15 5
38 Zasilanie przekaźników wewnętrznych lamp BC / dachowych 10
39 Radio samochodowe – chrono-tachograf 15
40 Podgrzewana tylna szyba prawa 10
41 Podgrzewana tylna szyba lewa 10
42 Włącznik świateł cofania 5
43 Wycieraczki 20
44 DO DYSPOZYCJI —
45 DO DYSPOZYCJI —
46 DO DYSPOZYCJI —
47 Nawijacz szyby kierowcy 25
48 Naciąg szyby pasażera 25
49 ECU do klimatyzacji, radia samochodowego, podgrzewanych siedzeń 15
50 Poduszka powietrzna 5
51 Chrono-tachograf 5
52 DO DYSPOZYCJI —
53 Zestaw wskaźników, tylne światła przeciwmgielne 7,5
Przekaźnik Opis Ampery [A]
T-01 Reflektory mijania prawe i lewe 20
T-11 Podgrzewana tylna szyba 20
T-12 Zapalniczka / gniazdo / grzejnik lub system klimatyzacji 20
T-13 Zwolnienie zasilania z klawisza 50

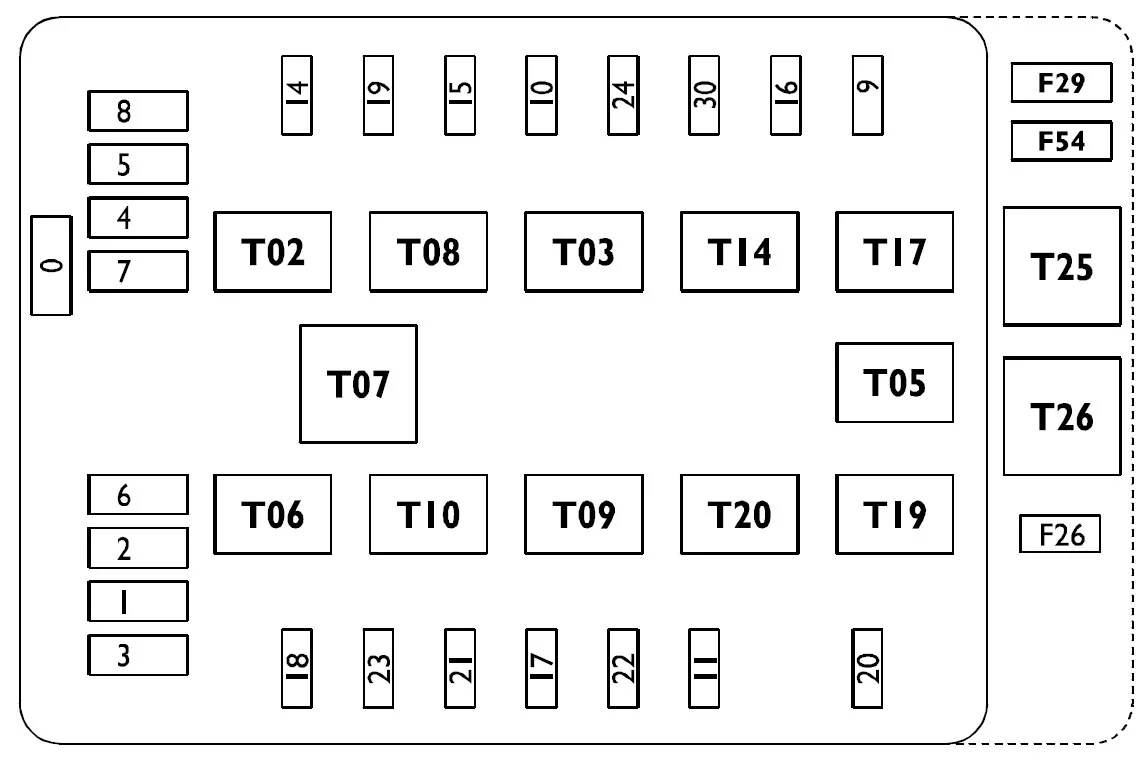

Komora silnika (CVM)

Iveco Daily Euro 4 (2006-2009) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A]
0 Świece zapłonowe 60
1 ABS8 lub ESP8 40
2 ABS8 lub ESP8 30
3 ECU ESV1 (automatyczna skrzynia biegów) 30
4 ECU ESV1 (automatyczna skrzynia biegów) 30
5 Przełącznik rozruchowy 30
6 Podgrzewane lusterka i przednia szyba 20
7 Boczne lampy obrysowe 20
8 Wentylatory ogrzewania lub klimatyzacji 30
9 Wycieraczki szyby samochodowej 20
10 klakson 7,5
11 EDC16 (obciążenia wtórne) 10
14 Reflektor świateł drogowych z prawej strony 7,5
15 Reflektor świateł drogowych z lewej strony 7,5
16 EDC16, T02, T14, Dodatkowa grzałka 5
17 EDC16 (obciążenia podstawowe) 15
18 ECU ESV1 (automatyczna skrzynia biegów) 10
19 Baruffaldi 5
20 Grzałka filtra paliwa 25
21 Pompa paliwowa 15
22 EDC16 (obciążenia podstawowe) 25
23 Dodatkowa grzałka 10
24 ECU ESV1 (automatyczna skrzynia biegów), WOM 15
30 Przednie lewe i prawe światła przeciwmgielne 15
W POJEMNIKU, POZA JEDNOSTKĄ CENTRALNĄ
26 Gniazdo przyczepy 10
29 Zawieszenia pneumatyczne 40
54 Zawieszenia pneumatyczne 40
Przekaźnik Opis Ampery [A]
T02 Reflektory prawe i lewe światła drogowe 20
T03 Klakson 20
T05 Zasilacz Baruffaldi 20
T06 Ogrzewanie / lusterka / przednia szyba 20
T07 Boczne lampy obrysowe 20
T08 Wentylatory ogrzewania lub klimatyzacji 20
T09 EDC16 (przekaźnik główny) 20
T10 Pompa paliwowa 20
T14 Przednie lewe i prawe światła przeciwmgielne 20
T17 Wycieraczki szyby samochodowej 20
T19 Grzałka filtra paliwa 20
T20 Diagnoza MODUS 20
W POJEMNIKU, POZA JEDNOSTKĄ CENTRALNĄ
T25 Wycieraczka szyby przedniej wł./wył. 10
20
T26 Wycieraczka szyby przedniej 1. / 2. bieg 10
20

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
