W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara XE (X760) z lat: 2018, 2019, 2020.

Jaguar XE (oznaczany również jako X760) to kompaktowy sedan produkowany przez brytyjską markę Jaguar Land Rover. Ten model został wprowadzony na rynek w 2015 roku i był częścią strategii Jaguara w celu konkurowania w segmencie kompaktowych luksusowych samochodów. Oto kilka kluczowych informacji na temat Jaguara XE:

  1. Design i Stylistyka: Jaguar XE jest zaprojektowany w duchu nowoczesności i elegancji, charakteryzują go smukłe linie, charakterystyczna atrapa chłodnicy, smukłe reflektory LED i sportowy profil. To samochód o dynamicznym i atrakcyjnym wyglądzie, który odzwierciedla charakter marki Jaguar.
  2. Silniki: XE oferuje różne opcje jednostek napędowych, w tym benzynowe i wysokoprężne silniki, które są dostępne w różnych mocach. Modele sportowe, takie jak Jaguar XE SV Project 8, oferują jeszcze większą moc i osiągi.
  3. Wnętrze: Kabina pasażerska XE jest przestronna i dobrze wykończona. Oferuje wysokiej jakości materiały wykończeniowe i zaawansowane technologicznie systemy infotainment.
  4. Technologia: Samochód jest wyposażony w zaawansowane systemy infotainment, w tym dotykowy ekran, systemy nawigacji, systemy dźwięku i wiele opcji łączności i rozrywki. XE oferuje także zaawansowane systemy bezpieczeństwa i asysty kierowcy.
  5. Dynamika Jazdy: Jaguar jest znany z tego, że projektuje samochody o doskonałych właściwościach jezdnych, a XE nie jest wyjątkiem. Układ kierowniczy i zawieszenie zapewniają dynamiczną i stabilną jazdę, co sprawia, że samochód jest przyjemny w prowadzeniu.
  6. Przestrzeń i Wygoda: Mimo że XE jest kompaktowym sedanem, oferuje wystarczającą ilość miejsca dla pasażerów i bagażu. Wnętrze jest dobrze przemyślane pod kątem komfortu i funkcjonalności.
  7. Różne Wersje i Opcje: XE jest dostępny w różnych wariantach wyposażenia, co pozwala klientom dostosować samochód do swoich preferencji i potrzeb.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

W pojeździe zamontowanych jest 5 oddzielnych skrzynek bezpiecznikowych, każda zawiera bezpieczniki chroniące inną grupę obwodów.

Jaguar XE (X760) (2016-2019) - schematy bezpieczników i przekaźników

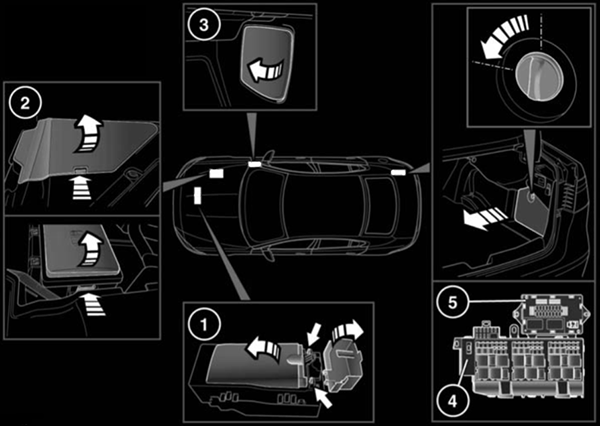

  1. Przednia skrzynka bezpieczników komory silnika;
  2. Tylna skrzynka bezpieczników komory silnika;
  3. Skrzynka bezpieczników przedziału pasażerskiego;
  4. Dolna skrzynka bezpieczników bagażnika;
  5. Górna skrzynka bezpieczników bagażnika.

Skrzynka bezpieczników przedziału pasażerskiego

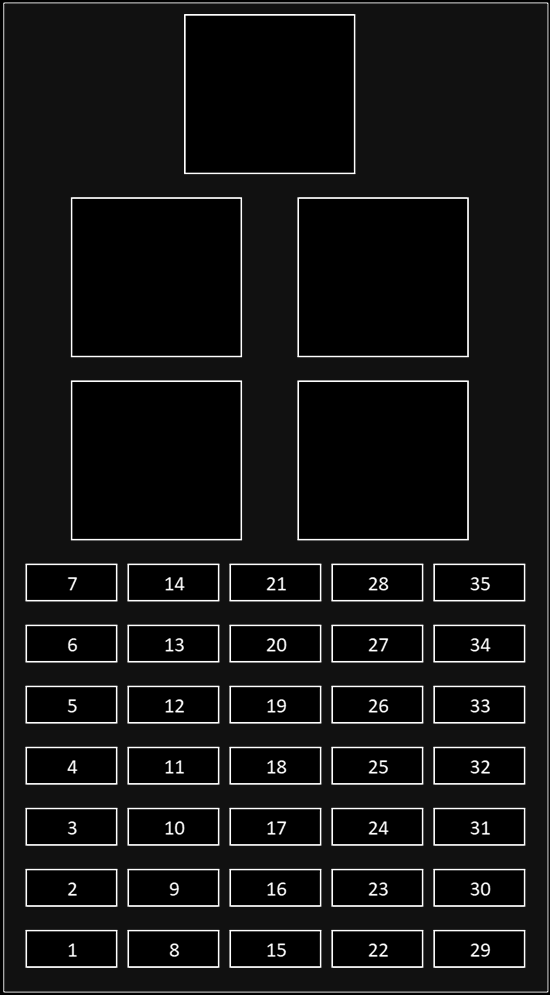

Skrzynka bezpieczników znajduje się po prawej stronie słupka A, pod deską rozdzielczą. Użyj odpowiedniego narzędzia, aby odpiąć i zwolnić tylną krawędź panelu, a następnie pociągnij, aby go zdjąć.

Jaguar XE (X760) (2016-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A} Opis
1 20A Szyberdach.
2 5A Przełącznik pedału hamulca.
3 5A Antena immobilizera.
4 5A Złącze diagnostyczne.
5 5A Sygnalizator akustyczny zasilany baterią.
6 20A Dodatkowe gniazdo zasilania drugiego rzędu.
7 20A Dodatkowe gniazdo zasilania Cubby Box.
8 20A Lewe przednie siedzenie.
9 20A Prawe przednie siedzenie.
10 30A Lewe przednie siedzenie.
11 30A Prawe przednie siedzenie.
12 – –
13 20A Przednie gniazdo zasilania pomocniczego.
14 – –
15 – –
16 5A 2016-2017: Zasilanie napięciem akumulatora.
2018-2019: Moduł kierownicy.
17 5A Antena klamek drzwi.
18 15A Klakson.
19 – –
20 20A Fotel kierowcy podgrzewany/klimatyzowany.
21 20A Podgrzewane/klimatyzowane siedzenie pasażera z przodu.
22 25A Moduł prawych drzwi przednich.
23 25A Moduł drzwi tylnych lewych.
24 25A Moduł drzwi tylnych prawych.
25 25A Moduł lewych drzwi przednich.
26 – –
27 – –
28 10 A Czujnik kąta skrętu.
29 5A Bezkluczykowy moduł logiczny pojazdu.
30 20A Bezkluczykowy moduł zatrzasku pojazdu.
31 – –
32 5A System monitorowania ciśnienia w oponach (TPMS).
33 15A Sprzęgło sprężarki klimatyzacji (klimatyzacji).
34 – –
35 – –

Skrzynka bezpieczników komory silnika

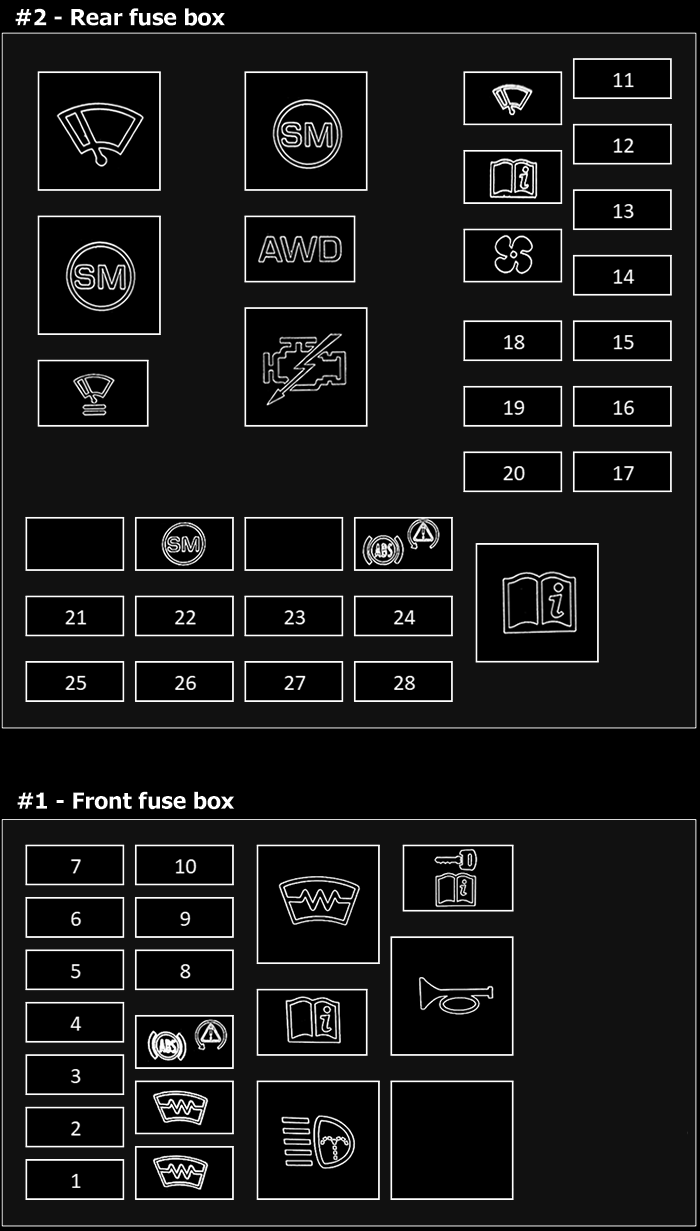

Przednia skrzynka bezpieczników: podnieś osłonę dodatniego zacisku wzmacniacza. Naciśnij i przytrzymaj zaciski mocujące pokrywę skrzynki bezpieczników, a następnie podnieś, aby otworzyć pokrywę.
Tylna skrzynka bezpieczników: Zdejmij pokrywę pod maską, lekko naciskając i przytrzymując zacisk mocujący, a następnie podnieś, aby zwolnić, i pociągnij, aby zdjąć. Naciśnij i przytrzymaj zacisk mocujący pokrywę skrzynki bezpieczników, aby ją podnieść, i pociągnij, aby ją zdjąć.

Jaguar XE (X760) (2016-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
Przednia skrzynka bezpieczników:
1 5A Silnik reflektora lewego.
2 5A Reflektory.
3 5A Silnik reflektora prawego.
4 – –
5 – –
6 30A Elektryczne mycie reflektorów.
7 – –
8 – –
9 – –
10 15A Pompa wody intercoolera.
Tylna skrzynka bezpieczników:
11 15A System zarządzania silnikiem (2,0 l oleju napędowego, 3,0 l benzyny).
12 15A System zarządzania silnikiem (2,0 l oleju napędowego, 3,0 l benzyny).
13 10 A Wybierak biegów.
System paliwowy.
System zarządzania silnikiem.
14 10A/15A System zarządzania silnikiem.
15 10 A Chłodzenie silnika.
Mocowania silnika.
System paliwowy.
16 25A Układ zarządzania silnikiem (benzyna 2,0 l, benzyna 3,0 l).
17 10A/20A Czujniki spalin.
18 20A Czujniki spalin (2,0 l oleju napędowego, 3,0 l benzyny).
19 20A Czujniki spalin (benzyna 3,0 l).
20 – –
21 – –
22 5A Pompa wody intercoolera (2,0 l oleju napędowego, 3,0 l benzyny).
23 5A System zarządzania silnikiem.
Monitor rozrusznika.
Zarządzanie energią elektryczną.
24 15A Automatyczna skrzynia.
25 30A Rozrusznik.
26 5A Układ zarządzania silnikiem (benzyna 3,0 l).
27 25A Sprawa transferowa.
28 – –

Skrzynka bezpieczników przedziału bagażowego

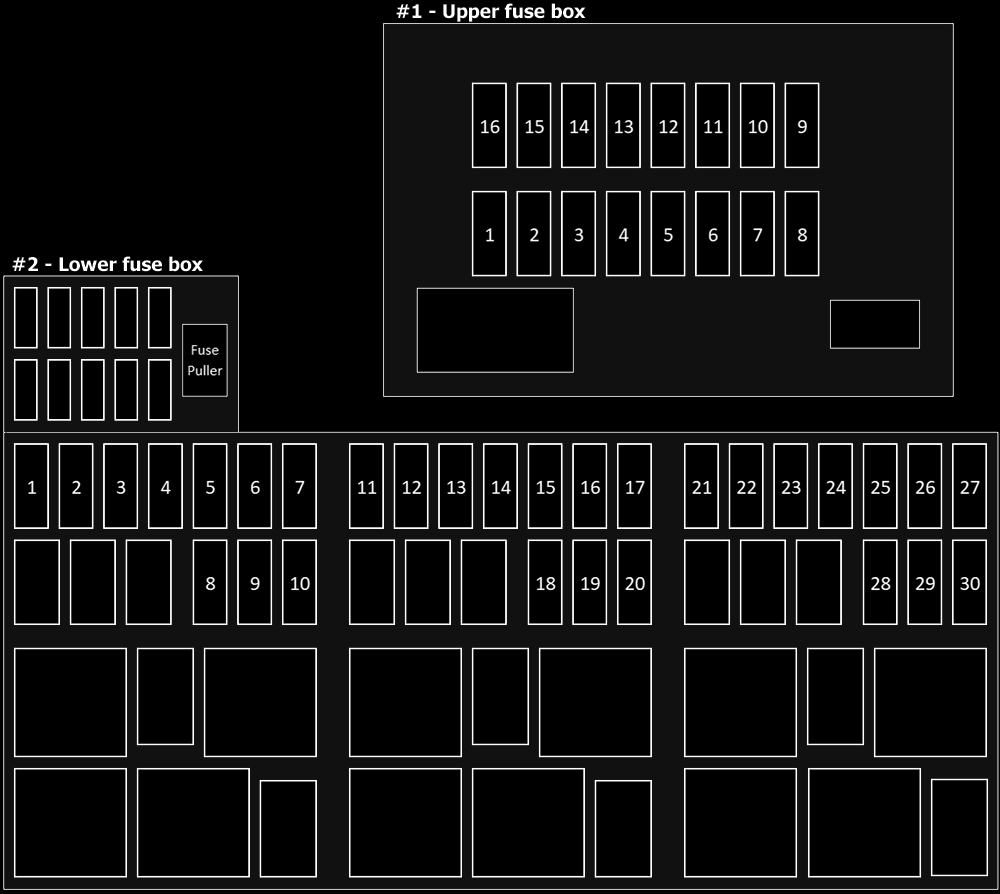

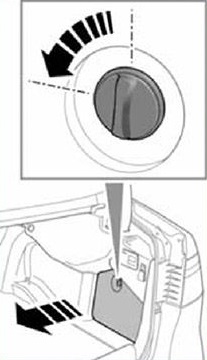

Dostęp do skrzynek bezpieczników można uzyskać po zdjęciu prawego panelu dostępu do bagażnika. Obróć występ mocujący o 90 stopni w kierunku przeciwnym do ruchu wskazówek zegara, aby zwolnić i zdjąć panel dostępu.Jaguar XE (X760) (2016-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
Górna skrzynka bezpieczników:
1 15A Ekran dotykowy.
Panel sterowania klimatem.
2 10 A Wzmacniacz dźwięku.
3 – –
4 10 A System nawigacyjny.
Tuner telewizyjny.
5 15A Jednostka główna audio.
6 15A Przenośny panel złączy multimediów.
7 – –
8 – –
9 – –
10 – –
11 – –
12 – –
13 – –
14 – –
15 15A System ogrzewania i wentylacji.
16 – –
Dolna skrzynka bezpieczników:
1 20A Dodatkowe gniazdo zasilania w bagażniku.
2 5A Podgrzewane tylne siedzenia.
3 20A Ogrzewane lewe tylne siedzenie.
4 20A Ogrzewane prawe tylne siedzenie.
5 10 A Dynamiczna kontrola stabilności (DSC).
Elektroniczny mechanizm różnicowy.
6 10 A Moduł centrum wiadomości.
7 – –
8 – –
9 10 A Płyn Diesla (DEF).
10 25A Płyn Diesla (DEF).
11 10 A Lusterko wsteczne.
System monitorowania martwego pola (BSM).
Kamera.
12 10 A System rozrywki.
13 10 A Podgrzewana kierownica.
14 10 A Wyświetlacz Head-Up (HUD).
15 5A Kamera.
16 – –
17 5A Aktywny tempomat (ACC).
18 – –
19 – –
20 10 A Telematyka.
21 – –
22 15A Przełączniki drzwi kierowcy.
Siedzenie kierowcy.
Przełączniki fotela kierowcy.
Przednie siedzenie pasażera.
23 10 A Tylna roleta przeciwsłoneczna.
24 20A Tylne gniazdo zasilania pomocniczego.
25 – –
26 – –
27 – –
28 30A System paliwowy.
29 30A Elektryczna pokrywa bagażnika.
30 5A Pompa diesla.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
