W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara XJ (X350) z lat: 2004, 2005, 2006, 2007, 2009, 2010.

Jaguar XJ (oznaczany również jako X350) to luksusowy sedan produkowany przez brytyjską markę Jaguar Land Rover. Model X350 był trzecią generacją serii XJ i został wprowadzony na rynek w 2003 roku jako następca modelu X308. Oto kilka kluczowych informacji na temat Jaguara XJ (X350) z lat 2004-2010:

  1. Design i Stylistyka: Jaguar XJ (X350) charakteryzuje się eleganckim i klasycznym designem, który nawiązuje do długiej historii tej marki. Model ten zachował charakterystyczną sylwetkę XJ z długim przodem i smukłą linią dachu. Wprowadzono jednak pewne nowości, takie jak smuklejsze reflektory przednie i charakterystyczne tylne światła LED.
  2. Silniki: XJ (X350) oferował różne opcje jednostek napędowych, w tym benzynowe V8 i silniki wysokoprężne. Silniki różniły się mocą, co pozwalało klientom wybrać odpowiednią konfigurację zgodnie z własnymi preferencjami i potrzebami.
  3. Wnętrze: Kabina pasażerska XJ była luksusowo wykończona, oferując wysokiej jakości materiały wykończeniowe, precyzyjne wykonanie i mnóstwo miejsca dla pasażerów. Wnętrze podkreślało ekskluzywny charakter modelu i było pełne wyrafinowanych detali.
  4. Technologia: Samochód był wyposażony w zaawansowane systemy infotainment i nawigacji, które były dostępne w zależności od wersji wyposażenia. XJ oferował także zaawansowane systemy bezpieczeństwa i asysty kierowcy, aby zapewnić maksymalny komfort i bezpieczeństwo podczas jazdy.
  5. Dynamika Jazdy: Mimo swojego luksusowego charakteru, Jaguar XJ (X350) dostarczał imponujących osiągów i precyzyjnego prowadzenia. Zawieszenie i układ kierowniczy były tak dostrojone, aby zapewnić zarówno komfort jazdy, jak i pewność na zakrętach.
  6. Przestrzeń i Wygoda: Kabina pasażerska była przestronna zarówno z przodu, jak i z tyłu, co zapewniało wygodę dla wszystkich pasażerów. Dodatkowo, bagażnik XJ był wystarczająco duży, aby pomieścić bagaż na dłuższe podróże.
  7. Edycje Specjalne: W trakcie produkcji XJ (X350) wprowadzono różne edycje specjalne i warianty, które dodatkowo podkreślały luksus i ekskluzywność tego modelu.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

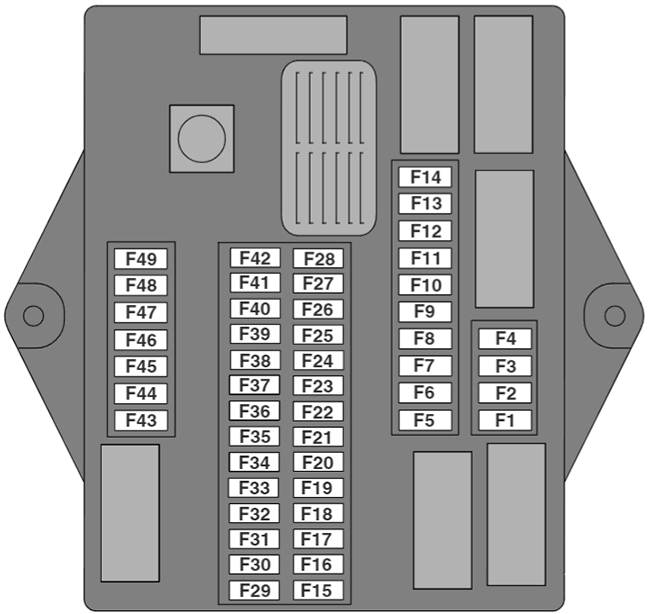

Skrzynka bezpieczników przedziału pasażerskiego

Skrzynka bezpieczników kabiny znajduje się za prawym bocznym panelem wykończeniowym, w przestrzeni na nogi. Aby uzyskać dostęp do skrzynki bezpieczników, pociągnij dolną część panelu wykończeniowego (strzałka), przesuń panel lekko w dół i wyjmij.

Jaguar XJ (X350) (2004-2010) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 10 A Jednostka sterująca klimatyzacją, wentylator, podgrzewacze szyb i cewki przekaźników wycieraczek, czujnik smogu
F2 5A Przełącznik tempomatu, adaptacyjny tempomat
F3 5A Zewnętrzne siedzenie tylne, lusterko elektrochromatyczne, ogrzewanie siedzenia kierowcy, elektryczny hamulec postojowy, poziomowanie lewych i prawych lamp HID, przełączniki pasów bezpieczeństwa po lewej i prawej stronie, wyłącznik ogrzewania siedzenia pasażera, zestaw przełączników ogrzewania tylnych siedzeń
F4 5A Tablica przyrządów
F5 – Nieużywany
F6 – Nieużywany
F7 5A Zapalniczka do cygar, moduł szyberdachu, silnik rolety przeciwsłonecznej, elektryczne oświetlenie włącznika hamulca postojowego, przekaźniki akcesoriów (skrzynka bezpieczników przedziału bagażowego)
F8 5A Tablica przyrządów
F9 10 A Lewy kierunkowskaz i wzmacniacz lusterek zewnętrznych
F10 10 A Silnik i lampy schowka na rękawiczki
F11 5A Wyciszenie radia (uruchomienie silnika), zasilanie zapłonu
F12 10 A Przedni moduł elektroniczny (FEM), lusterko pasażera
F13 20A Tylny moduł elektroniczny (REM), zamki drzwi
F14 10 A Klimatyzacja, lampy w przestrzeni na nogi, FEM, moduł lamp automatycznych
F15 5A ECM, FEM, lampka usterki poduszki powietrznej w tablicy rozdzielczej, zapłon w tablicy rozdzielczej (praca/start)
F 16 5A Złącze diagnostyczne
F17 5A Moduł ABS
F18 – Nieużywany
F19 5A Przekaźnik zapłonu, ECM, REM, przekaźnik pompy paliwa, przekaźnik rozruchu
F20 5A Transceiver telefoniczny, moduł telewizyjny, VICS (Japonia), moduł głosowy, telematyka tylna
F21 20A Wentylowane siedzenie pasażera
F22 – Nieużywany
F23 – Nieużywany
F24 5A Transponder PATS
F25 10 A Prawy kierunkowskaz i wzmacniacz lusterek zewnętrznych, prawe światło przednie, lewe i prawe lampy w osłonach przeciwsłonecznych, lewe i prawe kierunkowskazy
F26 15A Pompa spryskiwacza
F27 10 A Moduł ACC
F28 10 A Moduły klimatyzacji (przód i tył), moduł drzwi kierowcy (DDM)
F29 10 A Moduł poduszki powietrznej, moduł czujnika obecności, czujnik masy pasażera, lampka PAD
F30 20A Wentylowany fotel kierowcy
F31 15A Szyberdach, nadajnik-odbiornik telefoniczny
F32 5A Układ wspomagania parkowania przód/tył, moduł do holowania przyczepy, sygnalizator dźwiękowy zasilany baterią, moduł głosowy, słuchawka telefoniczna
F33 5A Sterowanie skrzynią biegów, bramka J, alternator
F34 5A System nawigacji, zdalny wzmacniacz mocy
F35 10 A Ruch siedzenia pasażera
F36 40A Ruch siedzenia pasażera, DSM
F37 25A Okno kierowcy
F38 15A Jednostka główna radia
F39 5A Przekaźnik tranzytowy (usunięty przed dostawą do klienta)
F40 10 A Dioda bezpieczeństwa, czujnik odchylenia
F41 20A Stacyjka
F42 10 A Logika FEM, REM, DDM, EPB
F43 5A Złącze diagnostyczne
F44 5A Przełącznik hamulca
F45 10 A Ruch siedzenia pasażera
F46 25A Okno pasażera
F47 5A Pakiet instrumentów
F48 20A Pakiet przyrządów (przechylenie i wysięg kolumny kierownicy)
F49 40A Ruch fotela kierowcy

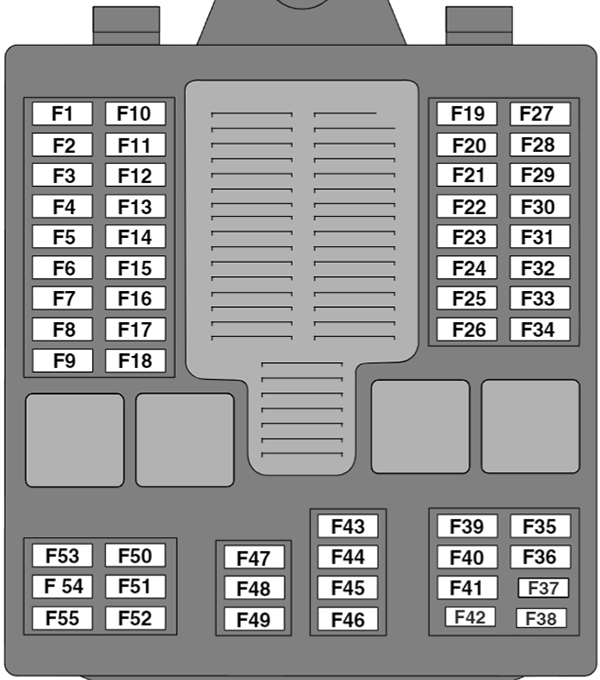

Skrzynka bezpieczników przedziału bagażowego

Skrzynka bezpieczników znajduje się w bagażniku, obok akumulatora. Otwórz panel podłogi bagażnika, aby uzyskać dostęp do skrzynki bezpieczników. Zdejmij pokrywę skrzynki bezpieczników, pociągając za zatrzaski mocujące i pociągając pokrywę do góry.

Numer Ampery [A] Opis
F1 – Nieużywany
F2 – Nieużywany
F3 – Nieużywany
F4 – Nieużywany
F5 40A Zestaw przełączników siedzenia pasażera
F6 10 A Złącze akcesoriów
F7 40A Silnik dmuchawy z przodu
F8 10 A Pompa wodna obwodu Fleatera
F9 25A Silniki tylnych siedzeń
F10 – Nieużywany
F11 5A Lampy tylne w przestrzeni na nogi, lampki w uchwytach, lampki mapowe w konsoli górnej
F12 10 A Zawieszenie pneumatyczne
F13 20A Rozrywka na tylnym siedzeniu
F14 – Nieużywany
F15 5A Prawe światła stopu i tylne
F 16 10 A Oświetlenie przedziału bagażowego, zestaw przełączników siedzenia kierowcy, zestaw przełączników tylnych siedzeń, cewka przekaźnika silnika dmuchawy
F17 10 A Lewe tylne światła przeciwmgłowe, kierunkowskazy i światła cofania
F18 10 A Oświetlenie tablicy rejestracyjnej, boczne światła obrysowe
F19 30A Ogrzewana tylna szyba
F20 10 A Podgrzewane lusterka zewnętrzne
F21 25A Silniki tylnych siedzeń
F22 10 A Złącze akcesoriów
F23 – Nieużywany
F24 25A Moduł sterownika pompy paliwa
F25 15A Przednie gniazdo akcesoriów
F26 15A Tylne gniazdo akcesoriów
F27 10 A Płyta tylna
F28 25A Lewa tylna szyba
F29 5A VICS (system informacji i komunikacji w pojeździe) – tylko Japonia
F30 10 A Alternator, sygnalizator dźwiękowy zasilany akumulatorowo, przekaźnik tranzytowy
F31 40A Przednie siedzenie pasażera
F32 30A Elektryczny siłownik hamulca postojowego
F33 20A Tylny moduł elektroniczny (pompa paliwa)
F34 30A Wzmacniacz mocy
F35 – Nieużywany
F36 – Nieużywany
F37 10 A Bateria systemu TPM +
F38 Nieużywany
F39 15A Moduł bramy
F40 25A Tylna szyba prawa
F41 – Nieużywany
F42 – Nieużywany
F43 15A Tylna zapalniczka do cygar
F44 15A Przednia zapalniczka do cygar
F45 Nieużywany
F46 10 A Prawy tylny bieg wsteczny, kierunkowskaz i światła przeciwmgielne
F47 20A FEM, ogrzewanie przedniego siedzenia
F48 5A Wysoko zamontowane światła stopu
F49 5A Lewe światła stopu i tylne
F50 Nieużywany
F51 10 A System nawigacyjny
F52 20A Zawieszenie pneumatyczne
F53 20A Silnik wentylatora tylnego
F54 15A Podgrzewana kierownica
F55 5A Systemu TPM

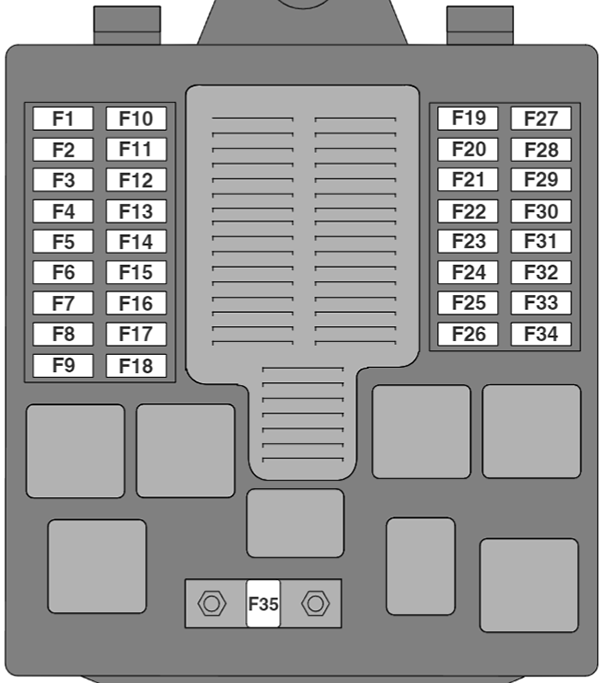

Skrzynka bezpieczników komory silnika

Skrzynka bezpieczników znajduje się w komorze silnika po prawej stronie, obok zbiornika płynu do spryskiwaczy. Zdejmij pokrywę skrzynki bezpieczników, naciskając zatrzask sprężynowy i podnosząc ją.

Numer Ampery [A] Opis
F1 5A Benzyna: zapłon przedni, UHEGO, pompa paliwa, cewki przekaźnika zapłonu tylnego;
Diesel: Pompa paliwa, cewki tylnego przekaźnika zapłonu
F2 10 A Benzyna: przepustnica
F3 5A Sterownik DSC
F4 30A Pompa myjąca
F5 – Nieużywany
F6 40A Kompresor zawieszenia pneumatycznego
F7 40A Ogrzewanie prawej przedniej szyby lub ogrzewanie strefy postojowej wycieraczek
F8 20A Benzyna: prawe światło mijania;
Diesel: EMS, VBR, PCV i VCV
F9 20A/15A Benzyna: Lewe światło mijania (20A);
Diesel: EMS, wentylator chłodzący, MAFS, IPDA, moduł świec żarowych, AEM (15A)
F10 15A/20A Benzyna: rogi (15A);
Diesel: prawe światło mijania (20A)
F11 – Nieużywany
F12 10 A Benzyna: moduł sterujący silnika, elektromagnesy WT
F13 10 A Benzyna: Wtryskiwacze paliwa (10A);
Diesel: Lewe światło mijania (20A)
F14 10 A Benzyna: zawór upustowy, zawór EGR, DMTL, zawory dostrajające kolektor dolotowy V6 (IMTV), MAFS, elektromagnes filtra powietrza, sterownik wentylatora chłodnicy
F15 – Nieużywany
F 16 20A Światło drogowe prawe, światło drogowe lewe
F17 10 A Moduł sterujący silnika, moduł sterujący skrzynią biegów
F18 15A Przednie światła przeciwmgielne, stan przeciwmgielnych przedniej części tablicy rozdzielczej
F19 25A Elektromagnes rozrusznika
F20 40A Moduł ABS (pompa)
F21 – Diesel: Bateria FFH +
F22 20A Moduł ABS
F23 – Nieużywany
F24 20A Benzyna: Pompa wodna chłodnicy międzystopniowej (silniki z doładowaniem)
F25 15A Diesel: Klakson
F26 40A Układ wycieraczek, przedni moduł elektroniczny (FEM)
F27 5A Benzyna: wtrysk powietrza wtórnego;
Olej napędowy: Bateria EMS +
F28 – Nieużywany
F29 – Nieużywany
F30 15A Benzyna: Cewki zapłonowe
F31 – Nieużywany
F32 40A Ogrzewanie lewej przedniej szyby
F33 30A Benzyna: Czujniki tlenu podgrzewane w banku
F34 30A/10A Benzyna: podgrzewane czujniki tlenu w banku B (30A);
Diesel: Pomocnicza pompa wodna (10A)
F35 80A Wentylator chłodnicy

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
