Jaguar XK (X150) (2006-2014) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jaguara XK (X150) z lat: 2018, 2019, 2020.

Jaguar XK (oznaczany również jako X150) to luksusowy samochód sportowy produkowany przez brytyjską markę Jaguar Land Rover. Model XK (X150) w latach 2006-2014 to trzecia generacja serii XK, a także kontynuacja tradycji Jaguara w produkcji eleganckich i wysoce wydajnych samochodów sportowych. Oto kilka kluczowych informacji na temat Jaguara XK (X150) z tego okresu:

  1. Design i Stylistyka: Jaguar XK (X150) charakteryzuje się pięknym i eleganckim designem, który jest jednym z charakterystycznych elementów tej marki. Samochód ma smukłą sylwetkę z długim przodem i krótkim tyłem, charakterystyczną atrapę chłodnicy i smukłe reflektory. Linie nadwozia i wykończenie są znakomitym połączeniem sportowego charakteru i luksusu.
  2. Silniki: XK oferował różne opcje jednostek napędowych, w tym mocne silniki benzynowe V8, które zapewniały znakomite osiągi. Modele sportowe, takie jak Jaguar XKR, oferowały jeszcze większą moc i sportowe zawieszenie.
  3. Wnętrze: Kabina pasażerska XK była luksusowo wykończona, oferując wysokiej jakości materiały wykończeniowe i precyzyjne wykonanie. Wnętrze było przestronne i wygodne, co tworzyło ekskluzywne środowisko dla kierowcy i pasażerów.
  4. Technologia: Samochód był wyposażony w zaawansowane systemy infotainment, w tym dotykowy ekran, systemy nawigacji, systemy dźwięku i wiele opcji łączności i rozrywki. XK oferował również zaawansowane systemy bezpieczeństwa i asysty kierowcy.
  5. Dynamika Jazdy: Jaguar XK (X150) słynął z doskonałych właściwości jezdnych i dynamicznej jazdy. Precyzyjny układ kierowniczy i zaawansowane zawieszenie zapewniały nie tylko komfort, ale również pewność i radość z prowadzenia.
  6. Przestrzeń i Wygoda: Mimo że to samochód sportowy, kabina pasażerska XK była wygodna, a fotele oferowały odpowiednią ilość wsparcia, co sprawiało, że długie podróże były przyjemnością. Przestrzeń bagażowa również była wystarczająca na krótsze wakacyjne wyjazdy.
  7. Edycje Specjalne: W trakcie produkcji XK (X150) wprowadzono różne edycje specjalne i warianty, które podkreślały wyjątkowość i prestiż tego modelu, takie jak Jaguar XKR-S.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

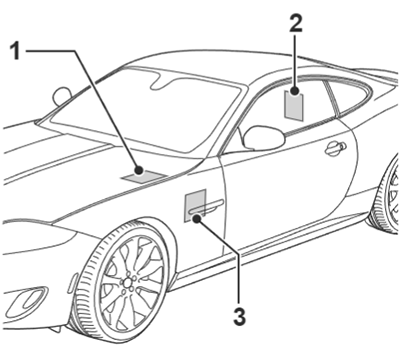

W pojeździe zamontowane są trzy oddzielne skrzynki bezpieczników, każda z nich zawiera bezpieczniki chroniące inną grupę obwodów. Znajdują się one w:

Jaguar XK (X150) (2006-2014) - schematy bezpieczników i przekaźników

  1. Komora silnika;
  2. Przestrzeń tylnego siedzenia;
  3. Przedział pasażerski.

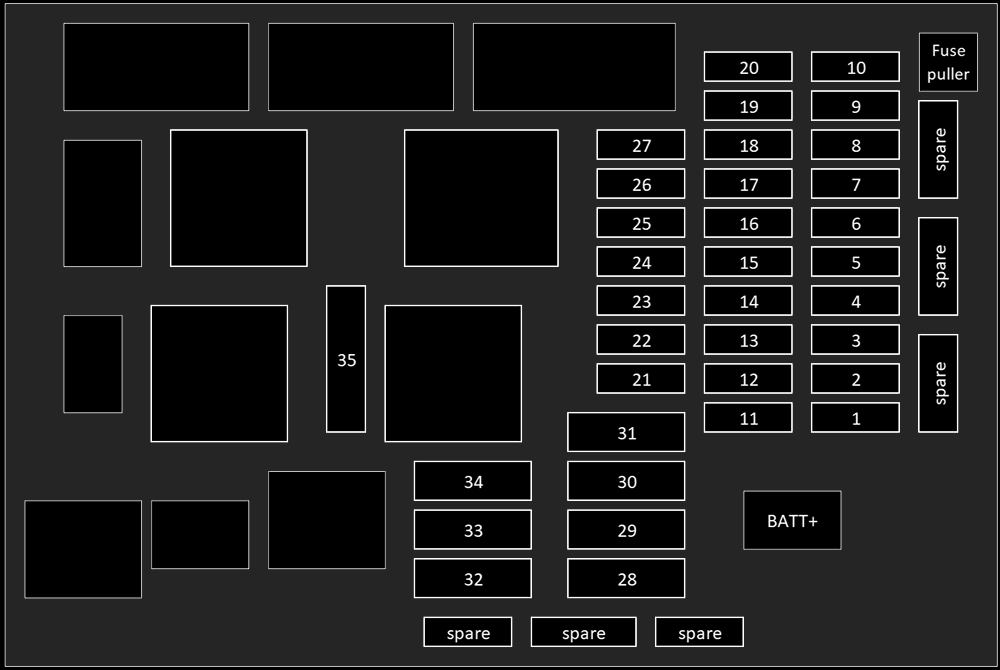

Skrzynka bezpieczników przedziału pasażerskiego

Skrzynka bezpieczników w kabinie pasażerskiej znajduje się pod lewym bocznym panelem poszycia, w przestrzeni na nogi. Aby uzyskać dostęp do skrzynki bezpieczników, zdejmij pokrywę skrzynki bezpieczników po lewej stronie panelu wykończenia.

Numer Ampery [A] Opis
F1 20A Klimatyczne siedzenia.
F2 10 A ETS, logika elektrycznego hamulca postojowego.
F3 20A Bezkluczykowy moduł pojazdu.
F4 20A Klimatyczne siedzenia.
F5 5A Logika tablicy przyrządów.
F6 15A Klimatyzacja.
F7 5A Nadajnik/odbiornik pasywnego systemu antykradzieżowego (PATS).
F8 5A Przełącznik hamulca nożnego.
F9 5A Przełącznik pamięci siedzenia pasażera, moduł siedzenia pasażera, czujnik nasłonecznienia.
F10 15A Tablica przyrządów (regulacja kolumny).
F11 – Nieużywany.
F12 10 A Zasilanie włączane przez lampę wewnętrzną obejmuje – mapę, uprzejmość, przestrzeń na nogi, osłonę przeciwsłoneczną, schowek na rękawiczki. Aspirator samochodowy.
F13 – Nieużywany.
F14 15A Adaptacyjna moc dynamicznej kontroli jazdy.
F15 – Nieużywany.
F 16 15A Przedni punkt zasilania, wysokiej klasy wzmacniacz audio, wentylator chłodzący.
F17 5A OBDII.
F18 5A Moduł siedzenia kierowcy, ceny drogowe w Singapurze, pamięć fotela kierowcy, zestaw przełączników szyby i lusterek kierowcy.
F19 5A Odbiornik RF.
F20 – Nieużywany.
F21 – Nieużywany.
F22 – Nieużywany.
F23 10 A Zasilanie akcesoriów w kabinie.
F24 – Nieużywany.
F25 – Nieużywany.
F26 – Nieużywany.
F27 – Nieużywany.
F28 30A Silnik fotela pasażera (2).
F29 30A Silnik siedzenia pasażera (1).
F30 30A Moduł siedzenia kierowcy (1).
F31 – Nieużywany.
F32 30A Moduł siedzenia kierowcy (2).
F33 – Nieużywany.
F34 – Nieużywany.
F35 – Nieużywany.

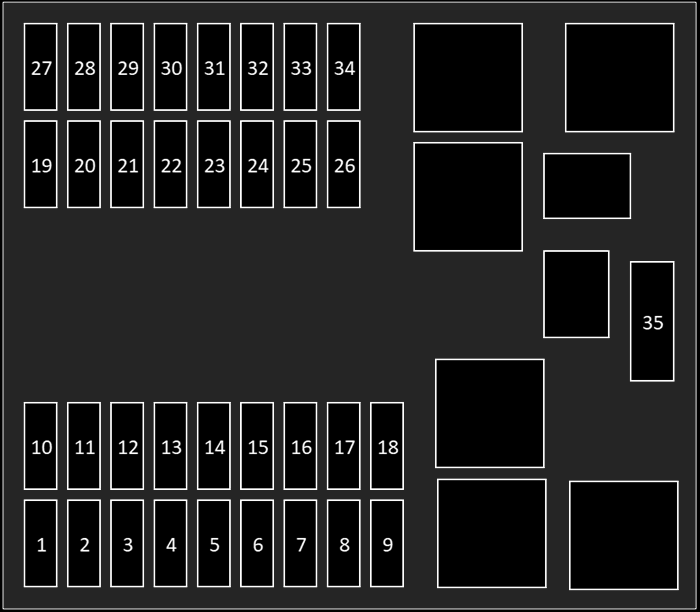

Skrzynka bezpieczników w tylnej części siedzenia

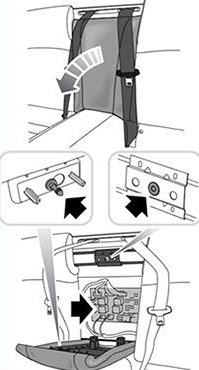

Skrzynka bezpieczników znajduje się za środkową częścią tylnego siedzenia. Aby zdjąć środkową część tylnego siedzenia, chwyć boki części i mocno pociągnij.

Numer Ampery [A] Opis
F1 25A Strefa drzwi pasażera ECM.
F2 5A System monitorowania ciśnienia w oponach.
F3 – Nieużywany.
F4 – Nieużywany.
F5 – Nieużywany.
F6 – Nieużywany.
F7 – Nieużywany.
F8 5A Logika zasilania dachu.
F9 – Nieużywany.
F10 10 A Złącze akcesoriów B+.
F11 – Nieużywany.
F12 – Nieużywany.
F13 25A Strefa drzwi kierowcy ECM, OBD2.
F14 10 A Nawigacja, VICS, zasilanie.
F15 – Nieużywany.
F 16 – Nieużywany.
F17 10 A Moduł sterujący ograniczeniami, pakiet przyrządów, czujnik klasyfikacji obecności.
F18 30A Elektryczny hamulec postojowy (EPB).
F19 10 A Doładowany aktywny układ wydechowy.
F20 – Nieużywany.
F21 15A IHU, zasilanie (IAV, ICM, ICP).
F22 5A Telefon, VEMS, zasilanie.
F23 30A Ogrzewana tylna szyba.
F24 10 A AUU.
F25 10 A DVD, moc.
F26 – Nieużywany.
F27 10 A Czujnik uderzenia pieszego.
F28 40A E-różnic.
F29 – Nieużywany.
F30 40A Elektryczne tylne ćwiartki dachu.
F31 30A Zasilanie wzmacniacza mocy.
F32 40A Zasilanie dachu.
F33 30A Moduł pompy paliwa.
F34 40A Silnik dmuchawy.
F35 – Nieużywany.

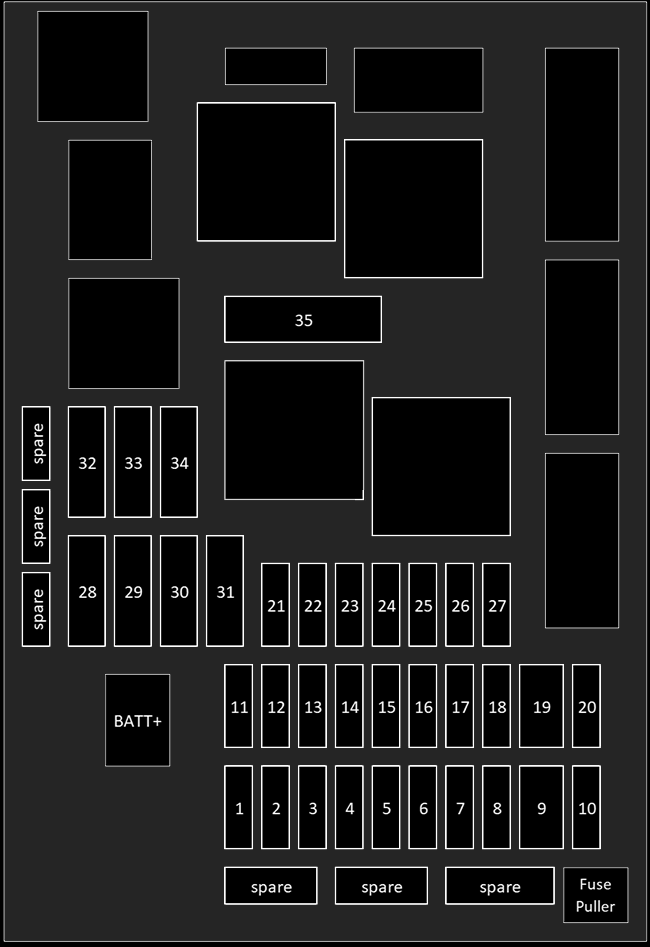

Skrzynka bezpieczników komory silnika

Skrzynka bezpieczników znajduje się w komorze silnika po lewej stronie, pod lewą pokrywą komory silnika.

  1. Wymontuj lewą komorę silnika
  2. Zdejmij pokrywę skrzynki bezpieczników, naciskając występy mocujące i podnosząc ją.

Numer Ampery [A] Opis
F1 – Nieużywany.
F2 5A Adaptacyjny system oświetlenia przedniego – lewego.
F3 5A Sterownik DSC.
F4 30A Pompa myjąca.
F5 – Nieużywany.
F6 5A Adaptacyjny tempomat.
F7 40A Ogrzewanie przedniej lewej szyby.
F8 – Nieużywany.
F9 15A Zapalniczka.
F10 15A Floren.
F11 – Nieużywany.
F12 10 A Klaster VAPS.
F13 5A Adaptacyjny system oświetlenia przedniego – prawego.
F14 15A Cewki zapłonowe.
F15 – Nieużywany.
F 16 – Nieużywany.
F17 15A Pamięć ECM, TCM.
F18 20A Główny EMS, sterowanie wtórne EMS.
F19 30A Rozrusznik.
F20 40A Pompa DSC.
F21 – Nieużywany.
F22 20A Zawory DSC.
F23 – Nieużywany.
F24 15A Pompa wodna intercoolera (tylko silniki z doładowaniem).
F25 – Nieużywany.
F26 40A Silnik wycieraczek.
F27 – Nieużywany.
F28 15A Dioda VVT.
F29 5A Temperatura oleju.
F30 10 A Silnik przepustnicy.
F31 10 A Wentylator chłodnicy, wentylator chłodzący ECM.
F32 40A Ogrzewanie przedniej prawej szyby.
F33 20A UHEGO – Grzejniki bankowe.
F34 15A Grzejniki bankowe UHEGO – B.
F35 80A/100A Wentylator chłodnicy.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
