JCB 4CX – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla JCB 4CX.
JCB 4CX to uniwersalna maszyna budowlana, która może działać jako koparko-ładowarka, koparka, ładowarka lub koparko-ładowarka. Została wprowadzona na rynek w latach 80-tych i jest wciąż produkowana do dziś. Posiada czterocylindrowy silnik diesla o mocy około 100-150 KM w zależności od wersji.
Maszyna wyposażona jest w teleskopowe ramię, które umożliwia zasięg kopania na głębokości od około 4,5 m do 6,2 m w zależności od konfiguracji. Koparko-ładowarka ta posiada także przednie ładowarki, co umożliwia przemieszczanie ziemi lub innych materiałów, np. kamieni, na krótkie odległości.
JCB 4CX wyposażona jest w szereg innowacyjnych rozwiązań, takich jak ładowność i zasięg koparki, precyzja sterowania, wydajność paliwowa i ochrona środowiska. Ma również dobrze zaprojektowaną kabinę, która zapewnia komfort i bezpieczeństwo dla operatora.
Sprawdzanie oraz wymiana bezpieczników
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynka bezpiecznikowa

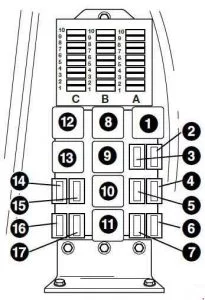

Przekaźniki i bezpieczniki znajdują się w bocznej konsoli pod pokrywą.
| Numer |
Ampery [A] |
Opis |
| Kolumna „A” | ||
| 1 | 10 | Pomocniczy układ hydrauliczny |
| 2 | 5 | Elektrozawór pompy paliwa (zatrzymanie silnika) |
| 3 | 7.5 | Kierunkowskazy |
| 4 | 7.5 | Przełącznik zbliżeniowy trybu kierowania |
| 5 | 10 | Sterowanie skrzynią biegów, skrzynia biegów |
| 6 | 3 | Wybór biegów – przód i wsteczny(maszyny od numeru seryjnego 933757) |
| 7 | 5 | Światła hamowania(maszyny do numeru seryjnego 933756) |
| 7 | 10 | Skrzynia biegów(maszyny od numeru seryjnego 933757) |
| 8 | 3 | Napęd na 4 koła (hamulce automatyczne)(maszyny do numeru seryjnego 933756) |
| 8 | 7.5 | Światła hamowania(maszyny od numeru seryjnego 933757) |
| 9 | 5 | Światła boczne z lewej strony |
| 10 | 5 | Światła boczne po prawej stronie |
| Kolumna „B” | ||
| 1 | 5 | Instrumenty, brzęczyk |
| 2 | 15 | Klakson przedni;
Spryskiwacz; Wycieraczka przednia. |
| 3 | 7.5 | Klakson tylny |
| 4 | 15 | Podgrzewane siedzenie;
Zapalniczka; Wentylator na twarz. |
| 5 | 10 | Tylna wycieraczka;
Spryskiwacz. |
| 6 | 10 | Przełącznik hamulca |
| 7 | 5 | Wróć do włączania kopania |
| 8 | 25 | Tylne światła robocze |
| 9 | 20 | Reflektory |
| 10 | 25 | Przednie światła robocze |
| Kolumna „C” | ||
| 1 | 7.5 | Światła |
| 2 | 15 | Światło ostrzegawcze |
| 3 | 10 | Lampa ostrzegawcza;
Oświetlenie wewnętrzne. |
| 4 | 5 | Radio |
| 5 | 20 | Termostart |
| 6 | 30 | Podgrzewacz |
| 7 | 3 | Cewki przekaźnika zapłonu |
| 8 | 15 | Światła drogowe |
| 9 | 3 | Światła przeciwmgielne |
| 10 | 15 | Światła mijania |
| Przekaźniki | ||
| 1 | Zapłon 1 | |
| 2 | Młotek | |
| 3 | Pomocniczy (łyżka szczękowa) | |
| 4 | Główne światła | |
| 5 | Silnik pracuje | |
| 6 | Hydrauliczna regulacja prędkości (HSC) | |
| 7 | Brzęczyk | |
| 8 | Brzęczyk | |
| 9 | Zapłon 2 | |
| 10 | Przednie światła robocze | |
| 11 | Tylne światła robocze | |
| 12 | Kierunkowskaz | |
| 13 | Neutralny start | |
| 14 | Klakson tylny | |
| 15 | Lampka ostrzegawcza hamulca postojowego | |
| 16 | Sprężarka klimatyzacji | |
| 17 | Hamulec postojowy | |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
