Jeep Wagoneer i Grand Wagoneer (2022-2023) – schematy bezpieczników i przekaźników

Rocznik 2022-2023
Zaktualizowano 21.09.2023
Jeep Wagoneer i Grand Wagoneer (2022-2023) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Wagoneer i Grand Wagoneer z lat: 2022, 2023.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

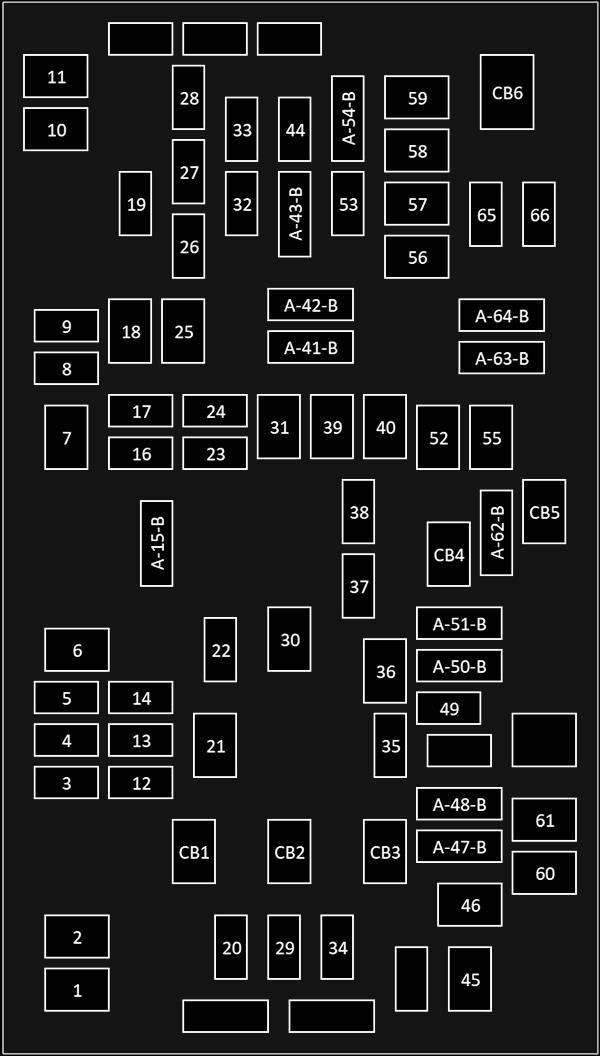

Skrzynka bezpieczników przedziału pasażerskiego

Wewnętrzny moduł dystrybucji zasilania znajduje się pod tablicą rozdzielczą kierowcy.

Numer Bezpiecznik kasetowy Mikrobezpiecznik Opis
F01 – – Zapasowy
F02 – – Zapasowy
F03 – 15A Niebieski MOD Podgrzewacz siedzenia Frt (kierownica)
F04 – 10A Czerwony Moduł noktowizyjny / kamera monitorująca kierowcę (DMC)
F05 – – Zapasowy
F06 – – Zapasowy
F07 – – Zapasowy
F08 – 10A Czerwony Moduł automatycznej zmiany biegów (AGSM) / Blokada kolumny kierownicy / HUD
F09 – – Zapasowy
F10 40A Zielony – Silnik dmuchawy HVAC
F11 – – Zapasowy
F12 – 20A Żółty Zapalniczka
F13 – 10A Czerwony Lusterko wewnętrzne lusterko wsteczne / szyberdach pojedynczy – podwójna szyba / port UC1 podwójny port USB RR / kamera monitorująca wnętrze
F14 – 10A Czerwony Lodówka / sejf w pojeździe
F15A – – Zapasowy
F15B – – Zapasowy
F 16 – 10A Czerwony MOD ORC
F17 – – Zapasowy
F18 – – Zapasowy
F19 – – Zapasowy
F20 – 10A Czerwony Zespół konsoli podwieszanej (OHC) z osłoną przeciwsłoneczną/modułem antywłamaniowym
F21 30A Różowy – Hamulec elektryczny do holowania przyczepy – rynek wtórny
F22 – – Zapasowy
F23 – – Zapasowy
F24 – – Zapasowy
F25 – – Zapasowy
F26 – – Zapasowy
F27 – – Zapasowy
F28 – – Zapasowy
F29 – – Zapasowy
F30 – – Zapasowy
F31 – – Zapasowy
F32 – 10A Czerwony MOD ICS Przełącznik banku / Górny bank SW / SW EPB / Moduł banku przełączników Aux (ASBM) / Mod HVAC Cntrl Frt / Czujnik światła i deszczu wilgoci (HRLS)
F33 – 15A Niebieski Skrzynia rozdzielcza SW / SW Bank Dolny / Mod ICS Przełącznik Bank Tył / Wyświetlacz klimatyzacji / Zawieszenie SW
F34 – – Zapasowy
F35 – 10A Czerwony Grzejnik IRCAM
F36 – – Zapasowy
F37 – – Zapasowy
F38 – – Zapasowy
F39 – – Zapasowy
F40 – – Zapasowy
F41A – – Zapasowy
F41B – – Zapasowy
F42A – – Zapasowy
F42B – 10A Czerwony MOD Sterowanie HVAC Frt
F43A – – Zapasowy
F43B – – Zapasowy
F44 – 15A Niebieski MOD Klaster CCN / MOD SGW (Cyberbezpieczeństwo)
F45 30A Różowy – Falownik MOD 150W
F46 – – Zapasowy
F47A – – Zapasowy
F47B – – Zapasowy
F48A – – Zapasowy
F48B – – Zapasowy
F49 – 7,5A Brązowy MOD RF HUB/moduł zapłonu (MD KIN)
F50A – 10A Czerwony Port UCI Dual USB z tyłu
F50B – 10A Czerwony Diagnostyka portów 1 i 2
F51A – – Zapasowy
F51B – – Zapasowy
F52 – – Zapasowy
F53 – 20A Żółty MOD CMCM (Radio)
F54A – – Zapasowy
F54B – – Zapasowy
F55 – – Zapasowy
F56 – – Zapasowy
F57 – – Zapasowy
F58 – – Zapasowy
F59 – – Zapasowy
F60 – – Zapasowy
F61 – – Zapasowy
F62A – – Zapasowy
F62B – – Zapasowy
F63A – 15A Niebieski Port UC1 Podwójny port USB / podkładka do ładowania bezprzewodowego MOD (WCPM) – tylko wersja wysoka/premium
F63B – 15A Niebieski Moduł skrzynki telematycznej (TBM)/Mod-DCSD/Mod FPDM
F64A – 10A Czerwony MODORC
F64B – 10A Czerwony Moduł sterujący kolumny kierownicy (SCCM)
F65 – 5A Brązowy MOD SGW (Cyberbezpieczeństwo)
F66 – – Zapasowy
CB1-CB6 – – Zapasowy

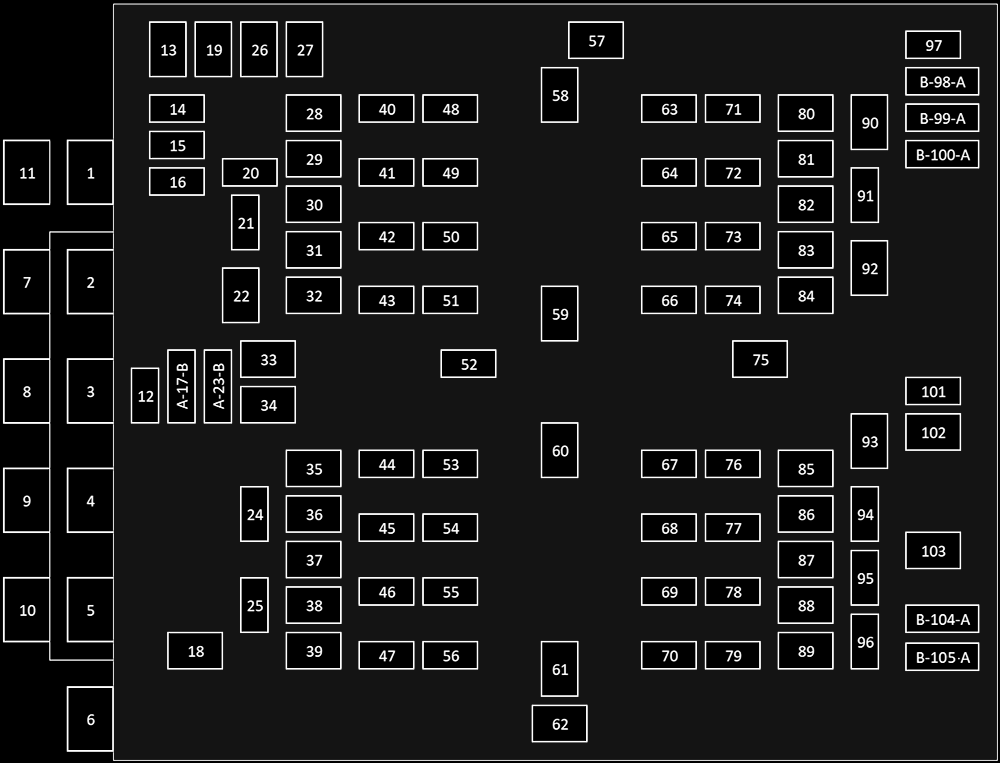

Skrzynka bezpieczników komory silnika

Centrum dystrybucji mocy (PDC) znajduje się w komorze silnika po stronie kierowcy, za reflektorem.

Numer Bezpiecznik kasetowy Mikrobezpiecznik Opis
F01 – – Korba Batt
F02 80A Szary – Elektryczna ulica Pwr nr 1
F03 500A Szary – Rozrusznik
F04 250A Szary – Alternator
F05 80A Szary – Elektryczna ulica Pwr #2
F06 Bocznica – Bateria pomocnicza
F07 100A Szary – Wentylator chłodnicy
F08 – – Zapasowy
F09 80A Szary – IPDC
F10 150A Szary – RPDC
F11 150A Szary – PCR
F12 – – Zapasowy
F13 40A Zielony – Rozrusznik
F14 – 10A Czerwony GNMM/VPMS
F15 – 10A Czerwony ECM
F 16 – 15A Niebieski Grupa
F17A – 10A Czerwony EPS
F17B – 10A Czerwony bankomat
F18 – – Zapasowy
F19 30A Różowy – Zawory BSM nr 2
F20 – – Zapasowy
F21 – – Zapasowy
F22 – – Zapasowy
F23A – 10A Czerwony ECM/PPU/MGU/BSM/SLM
F23B – 10A Czerwony ZAWIESZENIE PNEUMATYCZNE / ELSD-RR/ EPS
F24 – 20A Niebieski Pompa paliwa XFR
F25 – – ZAPASOWY
F26 50A Czerwony – Silnik BSM nr 2
F27 30A Różowy – Odszraniacz tylny
F28 – – Zapasowy
F29 – – Zapasowy
F30 – – Zapasowy
F31 40A Zielony – Kanał BCM nr 3
F32 – – Zapasowy
F33 30A Różowy – Stopnie boczne PWR
F34 – – Zapasowy
F35 – – Zapasowy
F36 50A Czerwony – Kanał BCM nr 1
F37 30A Różowy – DTCM
F38 50A Czerwony – Kanał BCM nr 2
F39 – – Zapasowy
F40 – 5A Brązowy Czujnik baterii #1
F41 – 20A Żółty MAPA CADM
F42 – – Zapasowy
F43 – 10A Czerwony ECM
F44 – – Zapasowy
F45 – – Zapasowy
F46 – 5A Brązowy Czujnik baterii #2
F47 – 10A Czerwony BPCM
F48 – 10A Czerwony CVPAM
F49 – 30A Zielony Zawory zawieszenia pneumatycznego
F50 – – Zapasowy
F51 – 20A Żółty Pompa paliwa/FPCM
F52 – – Zapasowy
F53 – – Zapasowy
F54 – 20A Żółty Reflektor LT
F55 – – Zapasowy
F56 – – Zapasowy
F57 – – Zapasowy
F58 – – Zapasowy
F59 50A Czerwony – Zawieszenie pneumatyczne
F60 – – Zapasowy
F61 – – Zapasowy
F62 – – Zapasowy
F63 – 20A Żółty Podkładka aparatu Frt
F64 – – Zapasowy
F65 – 15A Niebieski Przesłona kratki ACT / Zapora powietrzna ACT / Zawór płynu chłodzącego LCVM
F66 – 20A Żółty Rogi
F67 – 10A Czerwony DTCM / Przełączane mocowanie silnika / BSM
F68 – 20A Żółty Reflektor RT
F69 – – Zapasowy
F70 – 20A Żółty Cewka IGN / Korek IGN / Wtrysk paliwa / ISCM / Wtyczka cewki
F71 – – Zapasowy
F72 – – Zapasowy
F73 – – Zapasowy
F74 – 5A Brązowy MGU
F75 30A Różowy – Przednia wycieraczka
F76 – – Zapasowy
F77 – 20A Żółty TCMSBW
F78 – 20A Żółty Zawór krótkokanałowy / ECM
F79 – 15A Niebieski INJ paliwa / Elektromagnes udarowy / Czujnik oleju / Zawór powietrza / Obejście OBD / Grzejniki O2
F80 20A Niebieski – ECM
F81 40A Zielony – Kanał BCM nr 4
F82 – – Zapasowy
F83 – – Zapasowy
F84 – – Zapasowy
F85 – 10A Czerwony PCR
F86 50A Czerwony – Kanał BSM 1
F87 – – Zapasowy
F88 50A Czerwony – Kanał BSM 2
F89 – – Zapasowy
F90 – – Zapasowy
F91 – – Zapasowy
F92 20A Niebieski – Przedni odladzacz
F93 25A Jasne – Pompa paliwa
F94 – 10A Czerwony Sprzęgło sprężarki klimatyzacji
F95 – – Zapasowy
F96 – – Zapasowy
F97 – – Zapasowy
F98A – 15A Niebieski Wentylator chłodzący
F98B – 15A Niebieski Chłodzenie akumulatora Pmp
F99 – – Zapasowy
F100 – – Zapasowy
F101 – – Zapasowy
F102 25A Jasne – Paliwo Pmp
F103 – – Zapasowy
F104 – – Zapasowy
F105A – – Zapasowy
F105B – 15A Niebieski Pompa płynu chłodzącego LTR

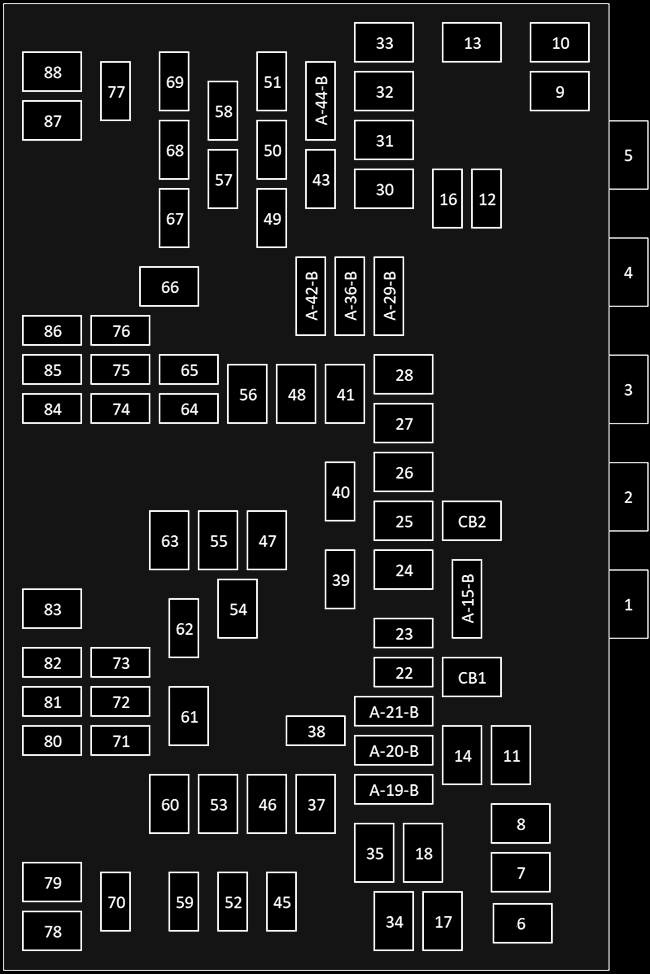

Skrzynka bezpieczników przedziału bagażowego

Tylne centrum dystrybucji mocy znajduje się za osłoną ozdobną w tylnym panelu bocznym kierowcy.

Numer Bezpiecznik kasetowy Mikrobezpiecznik Opis
F05 150A Szary – Zasilanie akumulatorowe centrum dystrybucji zasilania pod maską
F06 – – Zapasowy
F07 – – Zapasowy
F08 – – Zapasowy
F09 – – Zapasowy
F10 – – Zapasowy
F11 – – Zapasowy
F12 – – Zapasowy
F13 30A Różowy – Sprężarka powietrza (inflator opon)
F14 25A Jasne – Dach przeciwsłoneczny MTR
F15A – – Zapasowy
F15B – 10A Czerwony Głośnomówiące Winda / Przełączniki tylnej szyby / MOD HVAC Cntrl Rr
F 16 – – Zapasowy
F17 – – Zapasowy
F18 25A Jasne – Moduł elektrycznie sterowanej klapy bagażnika
F19A – 10A Czerwony Moduł oświetlenia ostrzegającego kierowcę L2+
F19B – 10A Czerwony Oświetlenie animacyjne RR-LT
F20A – 15A Niebieski Centralny moduł decyzyjny ASAS (CADM) – LO
F20B – – Zapasowy
F21A – – Zapasowy
F21B – 10A Czerwony Szyberdach — podwójna szyba w drugim i trzecim rzędzie siedzeń, oświetlenie SW
F22 – – Zapasowy
F23 – 10A Czerwony Rozrywka na tylnym siedzeniu (kierowca / pasażer)
F24 – – Zapasowy
F25 30A Różowy – Mod Door MUX Pasażer
F26 – – Zapasowy
F27 – – Zapasowy
F28 30A Różowy – MOD Fotel z pamięcią / elektrycznie sterowanym (przód pasażera)
F29A – 10A Czerwony Oświetlenie animacyjne RR-RT
F29B – 10A Czerwony Oświetlenie animacyjne RR-LT
F30 30A Różowy – MOD Pamięć / Fotel sterowany elektrycznie (przód kierowcy)
F31 – – Zapasowy
F32 – – Zapasowy
F33 – – Zapasowy
F34 30A Różowy – Sterownik MUX drzwi MOD
F35 25A Jasne – Zintegrowany moduł holowania przyczepy nr 2
F36A – 10A Czerwony Inteligentny moduł oświetlenia bazy eventowej
F36B – – Zapasowy
F37 25A Jasne – Zintegrowany moduł holowania przyczepy nr 1
F38 – – Zapasowy
F39 – – Zapasowy
F40 – 30A Zielony MOD Wzmacniacz audio nr 1A
F41 – – Zapasowy
F42A – 10A Czerwony 2023: Konsola wideo RSE USB Frt/Port Media Hub FPDM
F42B – – Zapasowy
F43 – – Zapasowy
F44A – 20A Żółty Gniazdko zasilania 12 V w przestrzeni bagażowej (Ign)
F44B – 20A Żółty Gniazdko zasilania 12 V w przestrzeni bagażowej (akumulator)
F45 – 20A Żółty MOD CRSM (podgrzewane siedzenia RR RT)
F46 30A Różowy – Składany moduł siedzeń z zasilaniem 3. rzędu nr 1
F47 – – Zapasowy
F48 – – Zapasowy
F49 – – Zapasowy
F50 – 15A Niebieski Mod dla kierowcy z masażem siedzenia (SSMD) / Mod dla pasażera z masażem siedzenia (SSMP)
F51 – – Zapasowy
F52 – 20A Żółty MOD CRSM (podgrzewane siedzisko RR LT)
F53 30A Różowy – Elektroniczny mechanizm różnicowy o ograniczonym poślizgu (ELSD), tył nr 1
F54 – – Zapasowy
F55 30A Różowy – Składane moduły siedzeń Zasilanie trzeciego rzędu nr 2
F56 – – Zapasowy
F57 – 10A Czerwony MOD HVAC RR / Mod Occupant Classic / CVPAM / Mod Parktronics/ ITCM
F58 – 15A Niebieski Trzeci rząd Dodatkowe ładowanie USB (tylko LT – RT) / Port Pwr Konsola USB UBS (tylko CH)
F59 – – Zapasowy
F60 25A Jasne – Dmuchawa RR_HVAC
F61 – – Zapasowy
F62 – 20A Żółty Moduł podgrzewacza siedzenia przedniego (kierowcy)
F63 30A Różowy – Zespół gniazda holowniczego przyczepy B+
F64 – – Zapasowy
F65 – – Zapasowy
F66 20A Niebieski – Inteligentny silnik tylny MUX drzwi pasażera MOD
F67 – 30A Zielony MOD Wzmacniacz audio nr 1B
F68 – – Zapasowy
F69 – 20A Żółty L2+ Centralny moduł decyzyjny ASAS (CADM) MID
F70 – 10A Czerwony Moduł routingu wideo (VRM)
F71 – – Zapasowy
F72 – – Zapasowy
F73 – – Zapasowy
F74 – – Zapasowy
F75 – – Zapasowy
F76 – – Zapasowy
F77 – – Zapasowy
F78 – – Zapasowy
F79 – – Zapasowy
F80 – – Zapasowy
F81 – 20A Żółty Moduł podgrzewacza siedzenia Frt (PASS)
F82 – 10A Czerwony Oświetlenie animacyjne RR / Kompresor powietrza (pompka do opon) / Oświetlenie animacyjne Tylna klapa bagażnika
F83 – – Zapasowy
F84 – – Zapasowy
F85 – – Zapasowy
F86 – 15A Niebieski Podparcie lędźwiowe Kierowca i pasażer SW
F87 – – Zapasowy
F88 20A Niebieski – MOD Drzwi MUX Kierowca Tył – Inteligentny Silnik
CB1 – 20A Żółty Gniazdo zasilania RR
CB2 – – Zapasowy

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
