Kia Sportage II (2004-2010) – schematy bezpieczników i przekaźników

Rocznik 2004-2010
Zaktualizowano 2.09.2023
Kia Sportage II (2004-2010) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kii Sportage II z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Kia Sportage II to druga generacja popularnego SUV-a kompaktowego produkowanego przez południowokoreańskiego producenta samochodów, Kia Motors. Ten model został wprowadzony na rynek w 2004 roku i kontynuował sukces swojego poprzednika, oferując ulepszenia zarówno w zakresie designu, jak i wyposażenia. Oto kilka kluczowych informacji na temat Kia Sportage II:

  1. Nowy design: Kia Sportage II przeszła znaczącą zmianę wizualną w porównaniu do swojej poprzedniczki. Miała bardziej zaokrąglone kształty nadwozia i bardziej nowoczesny wygląd, co przyczyniło się do jej atrakcyjności na rynku.
  2. Przestronne wnętrze: Ta generacja Sportage zapewniała przestronne i wygodne wnętrze, co było atutem w tej klasie pojazdów. Podobnie jak w przypadku poprzedniej generacji, Sportage II mogła pomieścić pięć pasażerów.
  3. Napęd na cztery koła: Sportage II była dostępna z napędem na przednią oś lub napędem na wszystkie koła (4×4), co pozwalało na lepszą trakcję w trudniejszych warunkach terenowych.
  4. Silniki: W zależności od rynku, Kia Sportage II oferowała różne jednostki napędowe, w tym benzynowe i wysokoprężne. Dostępne były różne pojemności silników, co pozwalało klientom wybrać moc, która najlepiej odpowiadała ich potrzebom.
  5. Wyposażenie i technologia: Sportage II była dostępna z różnymi opcjami wyposażenia, w tym systemami multimedialnymi, klimatyzacją, systemami bezpieczeństwa i wiele innych funkcji. W miarę jak model rozwijał się w kolejnych latach, wprowadzano nowe technologie i ulepszenia.

Kia Sportage II zdobyła uznanie na rynku dzięki swojemu przestronnemu wnętrzu, atrakcyjnemu designowi i dostępnemu napędowi na wszystkie koła. Kontynuowała sukces pierwszej generacji i stała się ważnym modelem dla marki Kia.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta opisująca nazwę i pojemność bezpiecznika/przekaźnika. Nie wszystkie opisy paneli bezpieczników w tej instrukcji mogą mieć zastosowanie do Twojego pojazdu.

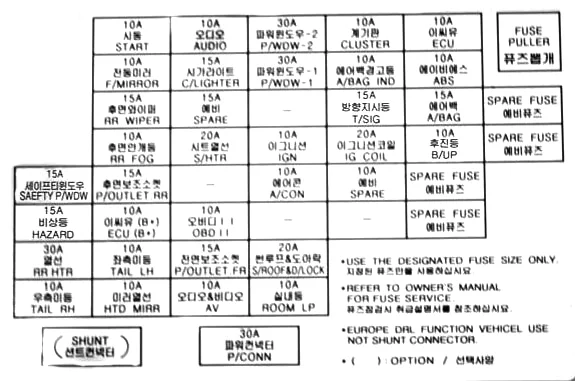

Panel przyrządów

Skrzynka bezpieczników znajduje się za pokrywą po stronie kierowcy na tablicy rozdzielczej.Kia Sportage II (2004-2010) - schematy bezpieczników i przekaźników

Nazwa Ampery [A] Opis
TAIL RH 10 A Światło tylne (po prawej)
RR HTR 30A Tylny odszraniacz szyby
HAZARD 15A Światła awaryjne
SAFETY P/WDW 15A Bezpieczne okno elektryczne
HTD MIRR 10 A Odmrażacz zewnętrznego lusterka wstecznego
TAIL LH 10 A Światło tylne (lewe)
ECU (B+) 10 A TCU, immobilizer
P/OUTLET.RR 15A Gniazdo zasilania (z tyłu)
RR FOG 10 A Tylne światło przeciwmgielne
RR WIPER 15A Tylna wycieraczka
F/MIRROR 10 A Składanie zewnętrznego lusterka wstecznego
START 10 A Stacyjka/przełącznik blokady, system alarmowy przed kradzieżą
AV 10 A Audio
P/OUTLET.FR 15A Gniazdo zasilania (przód)
OBD II 10 A OBD II, diagnoza
S/HTR 20A Ogrzewanie fotela
SPARE 15A Zapasowy bezpiecznik
C/LIGHTER 15A Zapalniczka
AUDIO 10 A ETACS, Audio, Zamek drzwi, Elektryczne lusterko zdalnego sterowania
ROOM LP 10 A Klaster, ETACS, klimatyzacja, zegar, lampa pokojowa
S/ROOF & D/LOCK 20A Szyberdach, Zamek drzwi
A/CON 10 A Klimatyzator
IGN 10 A Nagrzewnica filtra paliwa, AQS, reflektor
P/WDW-1 30A Okno elektryczne (lewe)
P/WDW-2 30A Okno elektryczne (prawe)
SPARE 10 A Zapasowy bezpiecznik
IG COIL 20A Cewka zapłonowa
T/SIG 15A Włącz sygnał świetlny!
A/BAG IND 10 A Grupa
CLUSTER 10 A Grupa
SPARE FUSE 15A Zapasowy bezpiecznik
SPARE FUSE 10 A Zapasowy bezpiecznik
B/UP 10 A Zapasowe światło
SPARE FUSE 15A Poduszka powietrzna
ABS 10 A System zapobiegania blokady kół
ECU 10 A TCS, ESP, immobilizer
SPARE FUSE 30A Zapasowy bezpiecznik
SPARE FUSE 20A Zapasowy bezpiecznik
P/CONN 30A Bezpiecznik złącza zasilania
SHUNT CONN – Złącze bocznikowe

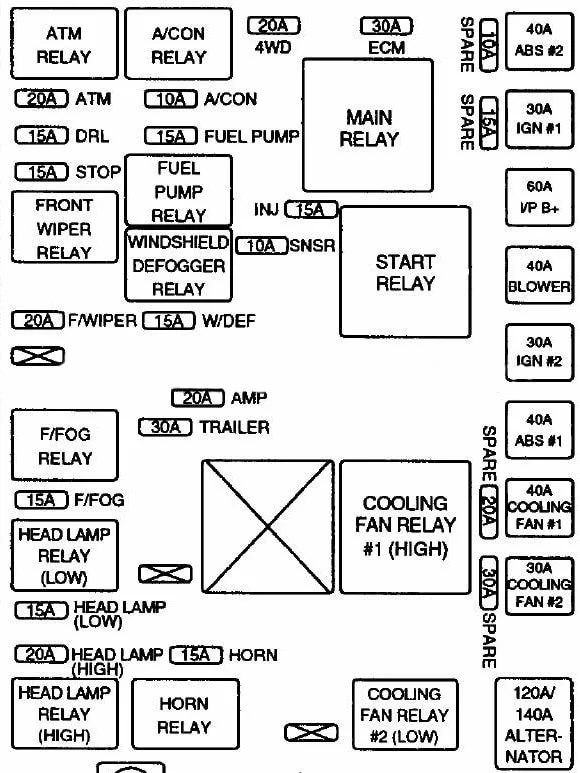

Komora silnika

Kia Sportage II (2004-2010) - schematy bezpieczników i przekaźników

Opis Ampery [A] Opis
A/CON – Przekaźnik klimatyzatora
A/T – Przekaźnik kontroli automatycznej skrzyni biegów
WAR2 – Przekaźnik skraplacza (niski)
DEICE – Przekaźnik odszraniania
F/FOG – Przekaźnik przednich świateł przeciwmgielnych
F/PUMP – Przekaźnik pompy paliwa
HDLP HI – Przekaźnik reflektorów (wysoki)
HDLP LO – Przekaźnik reflektorów (niski)
HORN – Przekaźnik klaksonowy
WIPER – Przekaźnik wycieraczek
COND1 – Przekaźnik skraplacza (wysoki)
MAIN – Główny przekaźnik
START – Uruchom przekaźnik silnika
COND1 40A Kondensator (wysoki)
COND1 30A Skraplacz (niski)
IGN1 30A Stacyjka
IGN2 30A Uruchom silnik
ABS1 40A ABS, ESP
ABS2 40A ABS, ESP
IP B+ 60A W panelu B+
BLOWER 40A Dmuchacz
ALT 120A (benzyna 2,0 l)
140 A (benzyna 2,7 l, olej napędowy 2,0 l)
Alternator
A/CON 10 A Klimatyzator
SNSR 10 A Czujniki
DEICE 15A Odmrażacz
DRL 15A Światła do jazdy dziennej
F/FOG 15A Przednie światło przeciwmgielne
F/PUMP 15A Pompa paliwowa
F/WIPER 20A Przednia wycieraczka
HDLP HI 20A Reflektor (wysoki)
HDLP LO 15A Reflektor (niski)
HORN 15A Klakson
INJ 15A Wtryskiwacz
STOP 15A Światło stop
4WD 20A ECM na 4 koła
AMP 20A Wzmacniacz
A/T 20A Automatyczne sterowanie skrzynią biegów
ECU 30A Jednostka sterująca silnika
SPARE 10 A Zapasowy bezpiecznik
SPARE 15A Zapasowy bezpiecznik
SPARE 20A Zapasowy bezpiecznik
SPARE 30A Zapasowy bezpiecznik

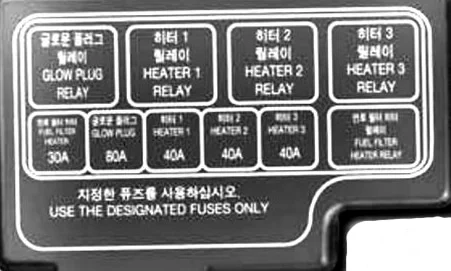

Podpanel w komorze silnika (tylko Diesel)

Kia Sportage II (2004-2010) - schematy bezpieczników i przekaźników

Opis Ampery [A] Opis
GLOW PLUG RELAY – Przekaźnik świecy żarowej
HEATER 1 RELAY – Przekaźnik grzałki PTC 1
HEATER2 RELAY – Przekaźnik grzałki PTC 2
HEATER3 RELAY – Przekaźnik grzałki PTC 3
FUEL FILTER HEATER RELAY – Przekaźnik podgrzewacza filtra paliwa
FUEL FILTER HEATER 30A Grzałka filtra paliwa
GLOW PLUG 80A Świeca żarowa
HEATER 1 40A Grzałka PTC 1
HEATER 2 40A Grzałka PTC 2
HEATER 3 40A Grzałka PTC 3

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
