Kubota M100GX, M110GX, M126GX, M135GX – schematy bezpieczników i przekaźników

Zaktualizowano 22.09.2023
Kubota M100GX, M110GX, M126GX, M135GX — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kubota M100GX, M110GX, M126GX, M135GX.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Schemat skrzynki bezpieczników

Kubota M100GX, M110GX, M126GX, M135GX - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 — —
2 10 ECU (zawieszenie)
3 5 ECU (przełącznik)
4 20 Odmgławiacz
5 — —
6 10 Lampa hamowania
7 5 Radio
8 5 Klimatyzator (sterowanie wentylatorem)
9 15 Wycieraczka
10 5 Przekaźnik rozrusznika
11 — —
12 5 Przełącznik (kontrola transmisji)
13 5 Przełącznik (sterowanie zaczepem)
14 10 ECU (główne)
15 5 Główny licznik
16 5 4WD, Bi-speed, Blokada mechanizmu różnicowego
17 5 Sterowanie silnikiem, zawór WOM
18 10 Włącz sygnał
19 15 Gniazdo zasilania ładowarki aux
20 5 Monitor LCD
21 15 Światło robocze (strona kabiny)
22 15 Światło robocze (przód górny)
23 — —
24 — —
25 10 Lampa opcjonalna
26 15 Światło robocze (z tyłu)
27 10 Światło robocze (maska)
28 15 Kompresor siedzeń
29 15 Gniazdko zapalniczki
30 15 Światło robocze (opcja)
31 — —
32 15 Czołówka
33 30 Silnik wentylatora klimatyzatora
34 10 Sprężarka klimatyzacji
35 15 Lampa tylna
36 15 Światła awaryjne
37 10 Światło kopuły, radio
38 5 Klakson
39 5 Przekaźnik świecący
40 5 Zapasowy (ECU, miernik)

M100GX, M110GX

Kubota M100GX, M110GX, M126GX, M135GX - schematy bezpieczników i przekaźników

M126GX, M135GX

Kubota M100GX, M110GX, M126GX, M135GX - schematy bezpieczników i przekaźników

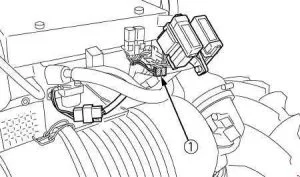

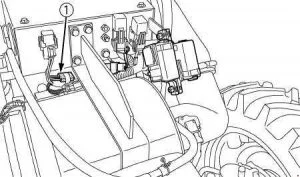

Numer Ampery [A] Opis
1 20 MOC CRS

M100GX, M110GX

Kubota M100GX, M110GX, M126GX, M135GX - schematy bezpieczników i przekaźników

M126GX, M135GX

Kubota M100GX, M110GX, M126GX, M135GX - schematy bezpieczników i przekaźników

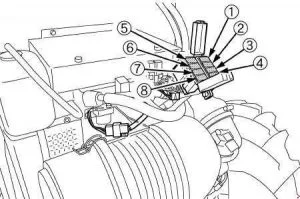

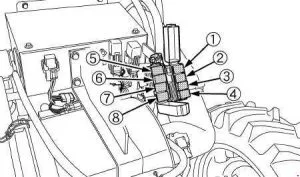

Numer Ampery [A] Opis
1 40 Odmgławiacz
2 30 Gniazdko elektryczne
3 40 Światło robocze (z tyłu)
4 120 M100GX, M110GX:

Wstępne podgrzewanie silnika

40 M126GX, M135GX:

Lampa robocza (kaptur);

Latarka czołowa.

5 40 M100GX, M110GX:

Światło robocze (kaptur)

Latarka czołowa

60 M126GX, M135GX:

Wstępne podgrzewanie silnika

6 40 Kompresor
7 30 Światła awaryjne
8 30 Główny przełącznik kluczykowy

M100GX, M110GX

Kubota M100GX, M110GX, M126GX, M135GX - schematy bezpieczników i przekaźników

M126GX, M135GX

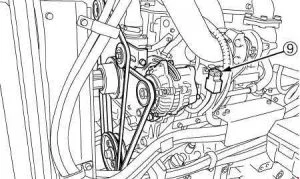

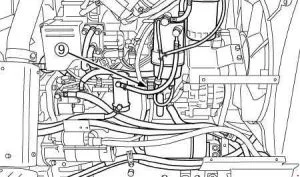

Numer Ampery [A] Opis
9 140 Alternator

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
