Land Rover Defender (2007-2011) – schematy bezpieczników i przekaźników

Rocznik 2007-2011
Zaktualizowano 5.09.2023
Land Rover Defender (2007-2011) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rovera Defender z lat: 2007, 2008, 2009, 2010, 2011.

Land Rover Defender (2007-2011) to model samochodu terenowego produkowanego przez brytyjskiego producenta Land Rover. Ten okres obejmuje jedną z ostatnich iteracji oryginalnego Land Rovera Defender przed zakończeniem produkcji w 2016 roku. Oto kilka kluczowych informacji na temat tego modelu:

  1. Design i Wygląd: Land Rover Defender 2007-2011 zachował klasyczny i charakterystyczny wygląd swojego poprzednika. Miał wyrazistą, pudełkowatą sylwetkę z mocno wyeksponowanym grillą i okrągłymi reflektorami. Był dostępny w różnych wersjach nadwozia, w tym wersji krótkiej (90-calowy rozstaw osi) i długiej (110-calowy rozstaw osi).
  2. Silniki: Ten model oferował różne opcje silników, w tym jednostki benzynowe i turbodiesle. Silniki były dostosowane do potrzeb jazdy terenowej, zapewniając odpowiednią moc i moment obrotowy.
  3. Nadwozie: Land Rover Defender jest znany ze swojej zdolności do pokonywania trudnych terenów, a model 2007-2011 nie był wyjątkiem. Miał w pełni ramowy układ napędowy, co sprawiało, że był bardzo wytrzymały i odporny na ekstremalne warunki terenowe.
  4. Wnętrze: Choć wnętrze Defendera z tego okresu nie było tak luksusowe jak w niektórych innych modelach Land Rovera, to było funkcjonalne i praktyczne. Wersje pasażerskie miały siedzenia dla pasażerów na przednich i tylnych ławkach.
  5. Układ Napędowy: Ten model wyposażony był w zaawansowany układ napędowy, w tym systemy czteronapędowe, które zapewniały doskonałą trakcję na trudnym terenie.
  6. Zastosowanie: Land Rover Defender 2007-2011 był często wybierany przez osoby lub organizacje potrzebujące niezawodnego i wytrzymałego pojazdu terenowego. Stosowany był w różnych celach, w tym przez wojsko, służby ratownicze, a także jako pojazd rekreacyjny do jazdy terenowej.
  7. Zakończenie Produkcji: W 2011 roku Land Rover zakończył produkcję modelu Defendera z tego okresu. Po zakończeniu produkcji nastąpił okres przerwy, po którym wprowadzono nową generację Land Rovera Defendera w 2020 roku.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Główna skrzynka bezpieczników

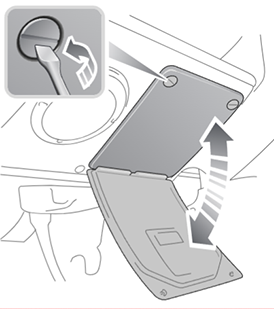

Główna skrzynka bezpieczników jest zamontowana poniżej i z boku kolumny kierownicy; aby uzyskać dostęp do bezpieczników, zdejmij pokrywę, obracając śruby mocujące całkowicie w kierunku przeciwnym do ruchu wskazówek zegara.Land Rover Defender (2007-2011) - schematy bezpieczników i przekaźników

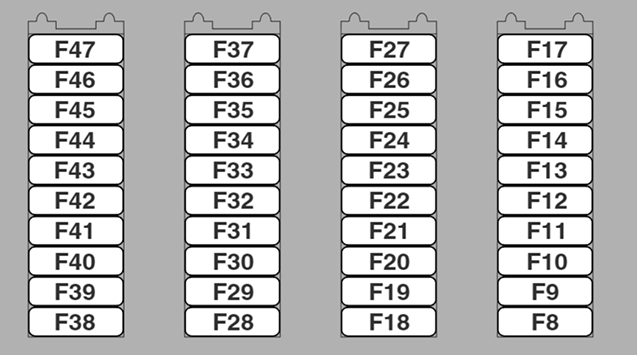

Land Rover Defender (2007-2011) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F8 10 A System alarmowy
F9 15A Wycieraczki/spryskiwacz przód
F10 10 A Wycieraczki/spryskiwacz tylnych
F11 10 A Hamulce przeciwblokujące
F12 10 A Przetwornik prędkości
F13 10 A Lampy hamulcowe
F14 10 A Światła cofania
F15 5A Zapłon
F 16 – Nieużywany
F17 – Nieużywany
F18 10 A Lampy boczne (lewe)
F19 10 A Lampy boczne (prawe)
F20 10 A oświetlenie/podświetlenie zegara
F21 10 A Przełącznik zagrożenia
F22 10 A Reflektor świateł mijania (prawy)
F23 10 A Reflektor świateł mijania (lewy)
F24 10 A Reflektor świateł drogowych (prawy)
F25 10 A Reflektor świateł drogowych (lewy)
F26 10 A Tylne lampy przeciwmgielne
F27 10 A Sygnalizator dźwiękowy
F28 20A Ogrzewana tylna szyba
F29 20A Łącznik wentylatora chłodzącego/sprzęgła klimatyzacji
F30 10 A Gniazdo audio/zegara/diagnostyczne
F31 15A Przełącznik zagrożenia
F32 – Nieużywany
F33 20A Ogrzewanie siedzenia
F34 20A Elektryczne okno (prawe)
F35 20A Elektryczne okno (lewe)
F36 30A Podgrzewana szyba przednia
F37 30A Zapasowy bezpiecznik
F38 10 A ECU/PCM silnika
F39 5A ECU/PCM silnika
F40 – Nieużywany
F41 5A ECU/PCM silnika
F42 10 A Przełącznik klimatyzacji
F43 20A Zapalniczka
F44 5A Jednostka audio
F45 30A Silnik dmuchawy
F46 – Nieużywany
F47 – Nieużywany

Dodatkowa skrzynka bezpieczników

Dodatkowa skrzynka bezpieczników znajduje się pod prawym przednim siedzeniem.

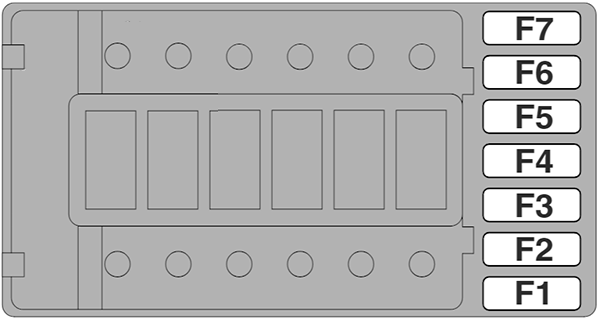

Land Rover Defender (2007-2011) - schematy bezpieczników i przekaźników

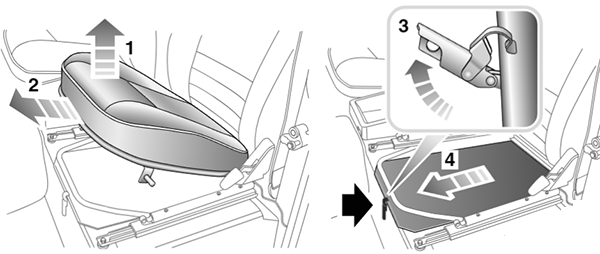

Zdemontuj podstawę siedziska w następujący sposób:

  1. Mocno pociągnij przód siedziska, aby zwolnić go z zacisków mocujących.
  2. Aby zdjąć, pociągnij podstawę siedzenia w kierunku przodu pojazdu.
  3. Zwolnij zatrzask z przodu schowka pod siedzeniem (ciągła strzałka na ilustracji).
  4. Przesuń pokrywę do przodu, aby ją zdjąć.

Numer Ampery [A] Opis
F1 30A Hamowanie przeciwblokujące
F2 20A Gniazdo akcesoriów
F3 20A Lampa błyskowa/klakson reflektora
F4 – Nieużywany
F5 30A Główny przekaźnik
F6 15A System alarmowy
F7 20A System alarmowy

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
