Mazda 3 III BM/BN (2015-2016) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 3 III BM/BN z lat: 2015, 2016.

Mazda 3 III BM/BN to trzecia generacja kompaktowego samochodu Mazda 3, która była produkowana w latach 2013-2019. Model ten kontynuował filozofię marki, łącząc zaawansowaną technologię, dynamiczne osiągi i elegancki design.

Pod względem stylistycznym, Mazda 3 III BM/BN otrzymała zupełnie nowe nadwozie, charakteryzujące się bardziej awangardowym i aerodynamicznym wyglądem. Linie auta były bardziej płynne, a agresywnie stylizowane przednie reflektory dodawały mu charakteru. Model ten był dostępny w wersjach hatchback (5-drzwiowy) oraz sedan (4-drzwiowy).

Wnętrze Mazdy 3 III BM/BN zostało zaprojektowane z dbałością o szczegóły i zastosowano wysokiej jakości materiały. Kokpit zaprojektowano tak, aby zapewnić kierowcy jak najlepsze wrażenia z jazdy. Centralnie umieszczony ekran multimedialny oraz intuicyjne układy sterowania ułatwiały obsługę systemów rozrywki i nawigacji.

Jednym z kluczowych zaawansowanych elementów trzeciej generacji Mazdy 3 był system G-Vectoring Control (GVC), który wprowadził lepszą stabilność i precyzję prowadzenia. Ponadto, Mazda 3 III BM/BN była wyposażona w zaawansowane systemy bezpieczeństwa i asystentów kierowcy, takie jak aktywny tempomat, system ostrzegania przed kolizją z automatycznym hamowaniem, czy asystent utrzymania pasa ruchu.

Pod maską Mazdy 3 III BM/BN znajdowały się benzynowe i wysokoprężne jednostki napędowe z gamy SKYACTIV, które zapewniały dobrą kombinację osiągów i efektywności paliwowej. Modele z napędem na przednie koła lub na wszystkie koła były dostępne w zależności od wersji i preferencji klientów.

Trzecia generacja Mazdy 3 zyskała pozytywne recenzje za swoje doskonałe prowadzenie, jakościowe wykończenie, zaawansowane technologie i ekonomiczne silniki. Była to popularna opcja w segmencie kompaktowych samochodów, zdobywając uznanie zarówno wśród kierowców, jak i w testach motoryzacyjnych.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

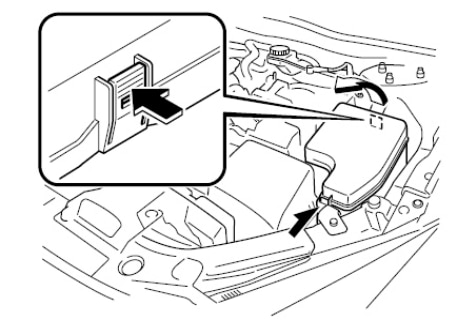

Skrzynka bezpieczników w komorze silnika

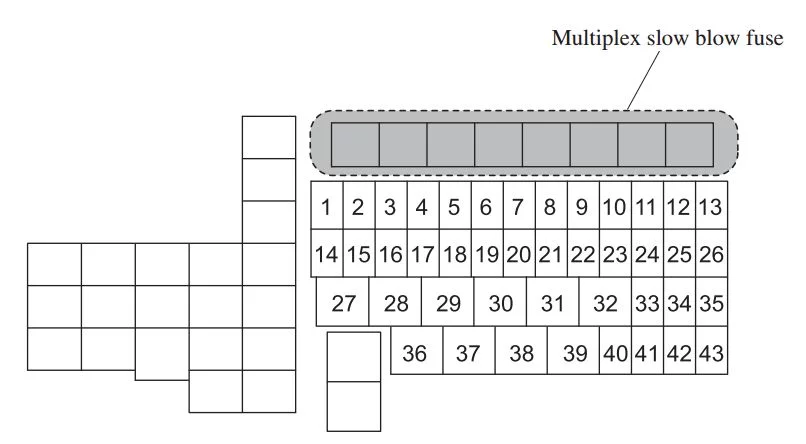

Mazda 3 III BMBN (2015-2016) - schematy bezpieczników i przekaźników

Mazda 3 III BMBN (2015-2016) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A] Opis
1 FOG 15 Światła przeciwmgielne *
2 H / L HI 20 Światła drogowe *
3 H / CLEAN 20 –
4 STOP 10 Światła stopu
5 ROOM 15 Światło górne
6 ENG + B 7,5 System sterowania silnikiem
7 FUEL WARM – –
8 HAZARD 25 Światła awaryjne;

Kierunkowskazy.

9 ABS / DSCS 30 ABS;

Dynamiczny system kontroli stabilności.

10 METER2 7,5 –
11 AUDIO2 7,5 System nagłośnienia
12 BOSE 25 Model wyposażony w Bose ® Sound System *
13 AUDIO1 15 System nagłośnienia
14 FUEL PUMP 15 System paliwowy
15 HID R DRL 15 Reflektor (prawy) * 1;

Światła do jazdy dziennej

16 AT PUMP 15 –
17 HORN 15 Klakson
18 TAIL 15 Tylne światła;

Światła tablicy rejestracyjnej;

Światła postojowe;

Przednie światła obrysowe boczne.

19 CNG – –
20 AT 15 System kontroli mostu pędnego
21 R.WIPER 15 Wycieraczka tylnej szyby *
22 A / C 7,5 Klimatyzator
23 ENGINE3 15 System sterowania silnikiem
24 ENGINE2 15 System sterowania silnikiem
25 ENGINE1 15 System sterowania silnikiem
26 GLOW SIG 5 –
27 EVVT 20 System sterowania silnikiem
28 WIPER 20 Wycieraczka i spryskiwacz przedniej szyby
29 DCDC REG – –
30 – – –
31 ADD FAN DE – –
32 P.WINDOW1 30 Elektrycznie sterowane szyby
33 H / LOW R 15 Światła mijania (prawe) * 2
34 H/L LOW L HID L 15 Reflektor (lewy) * 1;Światło mijania (lewe) * 2
35 METER1 10 Zestaw wskaźników
36 IG2 30 Do ochrony różnych obwodów
37 – – –
38 FAN DE – –
39 DCDC DE – –
40 SRS1 7,5 Poduszka powietrzna
41 ENGINE. IG1 15 System sterowania silnikiem
42 C / U IG1 15 Do ochrony różnych obwodów
43 – – –
* 1 Z reflektorami ksenonowymi* 2 Z reflektorami halogenowymi

Skrzynka bezpieczników w przedziale pasażerskim po lewej stronie

Skrzynka bezpieczników znajduje się po lewej stronie pojazdu, przy drzwiach.

Mazda 3 III BMBN (2015-2016) - schematy bezpieczników i przekaźników

Mazda 3 III BMBN (2015-2016) - schematy bezpieczników i przekaźników
Numer Opis Ampery [A] Opis
1 P.SEAT D 30 Fotel elektryczny *
2 D LOCK 25 Silnik zamka drzwi
3 P.WINDOW2 25 Elektrycznie sterowane szyby
4 SEAT WARM 20 Podgrzewacz siedzenia *
5 R.OUTLET3 15 Gniazda akcesoriów
6 SRS2 / ESCL 15 Czujnik wagi siedzenia *
7 SUNROOF 10 Szyberdach *
8 M.DEF 7,5 Odmrażacz lusterek *
9 R.OUTLET1 – –
10 MIRROR 7,5 Sterowanie lusterkiem
11 F.OUTLET 15 Gniazda akcesoriów;

Zapalniczka.

12 AT IND 7,5 Wskaźnik zmiany biegów AT (automatyczna)
13 – – –
14 – – –
15 – – –
* Niektóre modele

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
