Mazda 5 III (2016) – schematy bezpieczników i przekaźników

Rocznik 2016
Zaktualizowano 1.08.2023
Mazda 5 III (2016) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy 5 III z lat: 2016.

Mazda 5 III, znana również jako Mazda Premacy w niektórych regionach, to trzecia generacja kompaktowego minivana (MPV) Mazdy. Model ten został wprowadzony na rynek w 2010 roku i kontynuował dziedzictwo poprzednich generacji Mazdy 5, oferując przestronne wnętrze, wszechstronność i komfortową jazdę dla rodzin i użytkowników potrzebujących większej przestrzeni.

Pod względem designu, Mazda 5 III prezentuje bardziej nowoczesny i atrakcyjny wygląd w porównaniu do poprzednich generacji. Charakteryzuje się smukłą sylwetką, dynamicznymi liniami nadwozia i charakterystycznym przednim grillem z logo Mazdy, który nadaje mu rozpoznawalny wygląd.

Wnętrze Mazdy 5 III zostało starannie zaprojektowane, aby zapewnić wygodę i funkcjonalność. Samochód był dostępny w konfiguracji z siedmioma siedzeniami, co pozwalało pomieścić większą liczbę pasażerów. Trzeci rząd siedzeń był składany, umożliwiając zwiększenie przestrzeni bagażowej, gdy nie były one używane.

Pod względem napędu, Mazda 5 III oferowała różne opcje silnikowe, w zależności od regionu. Wersje benzynowe miały różne pojemności i moc, a także były dostępne wersje z silnikiem wysokoprężnym. Wybór silników umożliwiał użytkownikom dostosowanie wydajności do ich potrzeb i preferencji.

Mazda 5 III wyróżniała się na rynku zaawansowanymi technologiami i funkcjonalnościami, w tym dostępnymi systemami bezpieczeństwa i asystentami kierowcy, które zwiększały poziom ochrony i ułatwiały codzienną eksploatację pojazdu.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

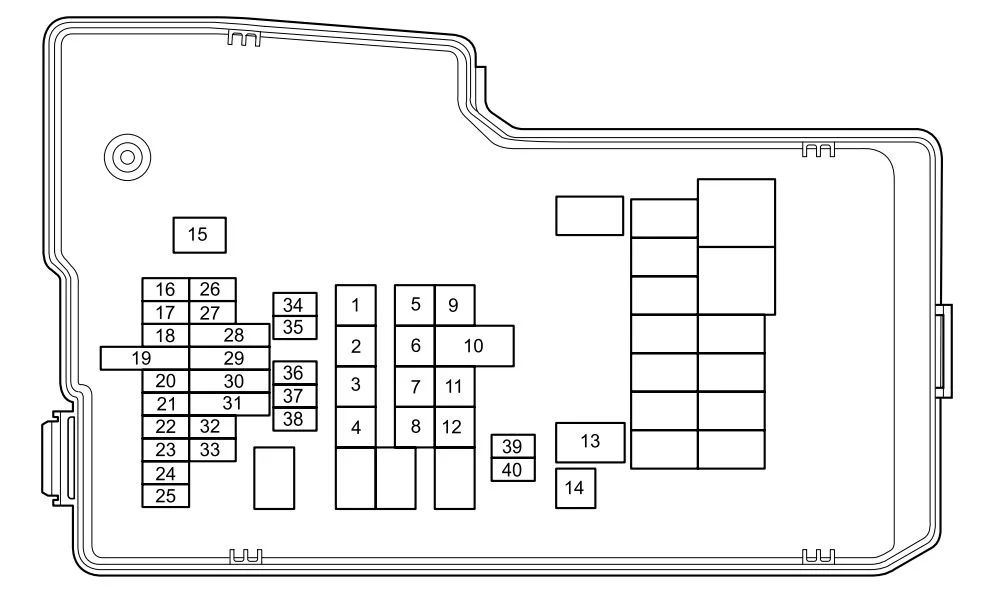

Skrzynka bezpieczników w komorze silnika

Mazda 5 III (2016) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 50 Do ochrony różnych obwodów
2 30 Wentylator chłodzący
3 30 Klimatyzator
4 40 Układ sterowania silnikiem
5 — —
6 40 ABS;

DSC.

7 — —
8 20 Układ sterowania skrzynią biegów
9 40 Klimatyzator
10 — —
30 Klimatyzator
11 60 Do ochrony różnych obwodów
12 40 Do ochrony różnych obwodów
13 30 Wentylator chłodzący
— —
14 — —
15 80 Wspomaganie kierownicy
16 15 Światła przeciwmgielne*
17 20 Zamek drzwi elektrycznych
18 20 Zasilanie okien
19 — —
— —
20 20 Światła drogowe reflektorów
21 10 Układ sterowania silnikiem
22 10 Światła stopu
23 20 Pompa paliwowa
24 10 Migacz ostrzegawczy;

Kierunkowskazy.

25 15 Światła górne
26 15 Tylne światła;

Światła postojowe;

Światła tablicy rejestracyjnej.

27 10 Klimatyzator
28 20 ABS;

System dynamicznej kontroli stabilności.

— —
29 20 Szyberdach*
— —
30 — —
— —
31 15 Klakson
— —
32 — —
33 7,5 Podświetlenie tablicy przyrządów
34 25 Układ sterowania silnikiem
35 15 Układ sterowania silnikiem
36 — —
37 7,5 Odmrażacz lustra
38 25 Odmrażacz tylnej szyby
39 15 Światła mijania (lewe)
40 15 Światła mijania (prawe)
* Niektóre modele
Skrzynka bezpieczników w przedziale pasażerskim (po stronie pasażera)
Mazda 5 III (2016) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 30 Zasilanie okien
2 — —
3 10 Układ sterowania silnikiem
4 20 Układ sterowania silnikiem
5 — —
6 15 Gniazda na akcesoria (przedział bagażowy)
7 5 Układ sterowania skrzynią biegów
8 15 Gniazda akcesoriów (tablica rozdzielcza)
9 7,5 Zasilanie lusterek bocznych
10 10 Klimatyzator
11 25 Wycieraczki i spryskiwacze przedniej szyby
12 15 Wycieraczka tylnej szyby
13 — —
14 10 Klaster instrumentów, licznik
15 10 Poduszka powietrzna
16 15 Podgrzewanie siedzeń*
17 — —
18 5 Wspomaganie kierownicy
19 15 Układ sterowania silnikiem
*Niektóre modele

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
