Mazda CX-5 I (2013) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-5 I z lat: 2013.

Mazda CX-5 I to pierwsza generacja kompaktowego crossovera SUV produkowanego przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2012 roku i był produkowany do 2017 roku.

Mazda CX-5 I została zbudowana na nowej platformie, która zapoczątkowała nową erę designu i technologii Mazdy. Samochód prezentuje charakterystyczny i nowoczesny design, zgodny z filozofią projektowania Mazdy o nazwie KODO – Dusza Ruchu.

Jednym z głównych celów Mazdy podczas tworzenia CX-5 było połączenie przyjemności z jazdy i efektywności paliwowej. Dzięki zastosowaniu zaawansowanych technologii i lekkich materiałów, samochód osiągnął doskonały balans między wydajnością a oszczędnością paliwa.

Wnętrze Mazdy CX-5 I zostało starannie zaprojektowane, aby zapewnić wysoki komfort dla kierowcy i pasażerów. Materiały użyte w kabinie są wysokiej jakości, a układ deski rozdzielczej jest ergonomiczny, ułatwiając korzystanie z różnych funkcji pojazdu.

Mazda CX-5 I była dostępna w różnych wersjach napędowych, w tym benzynowych i wysokoprężnych, aby sprostać różnym preferencjom klientów i wymaganiom rynku.

Jednym z wyróżniających się elementów Mazdy CX-5 I było jej dynamiczne prowadzenie. Samochód posiadał precyzyjny układ kierowniczy i dobrze wyważone zawieszenie, co zapewniało pewne i przyjemne doznania z jazdy zarówno na drodze, jak i w mieście.

Mazda CX-5 I zdobyła uznanie za swoją jakość wykonania, zaawansowane technologie i wydajne jednostki napędowe. Była to popularna opcja dla osób szukających kompaktowego crossovera, który oferuje wyjątkową jakość jazdy i niezawodność.

W 2017 roku Mazda wprowadziła drugą generację CX-5, która kontynuowała sukces pierwszej generacji i dalej rozwijała filozofię KODO, wprowadzając również nowe technologie i ulepszenia.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

Mazda CX-5 I (2013) - schematy bezpieczników i przekaźników

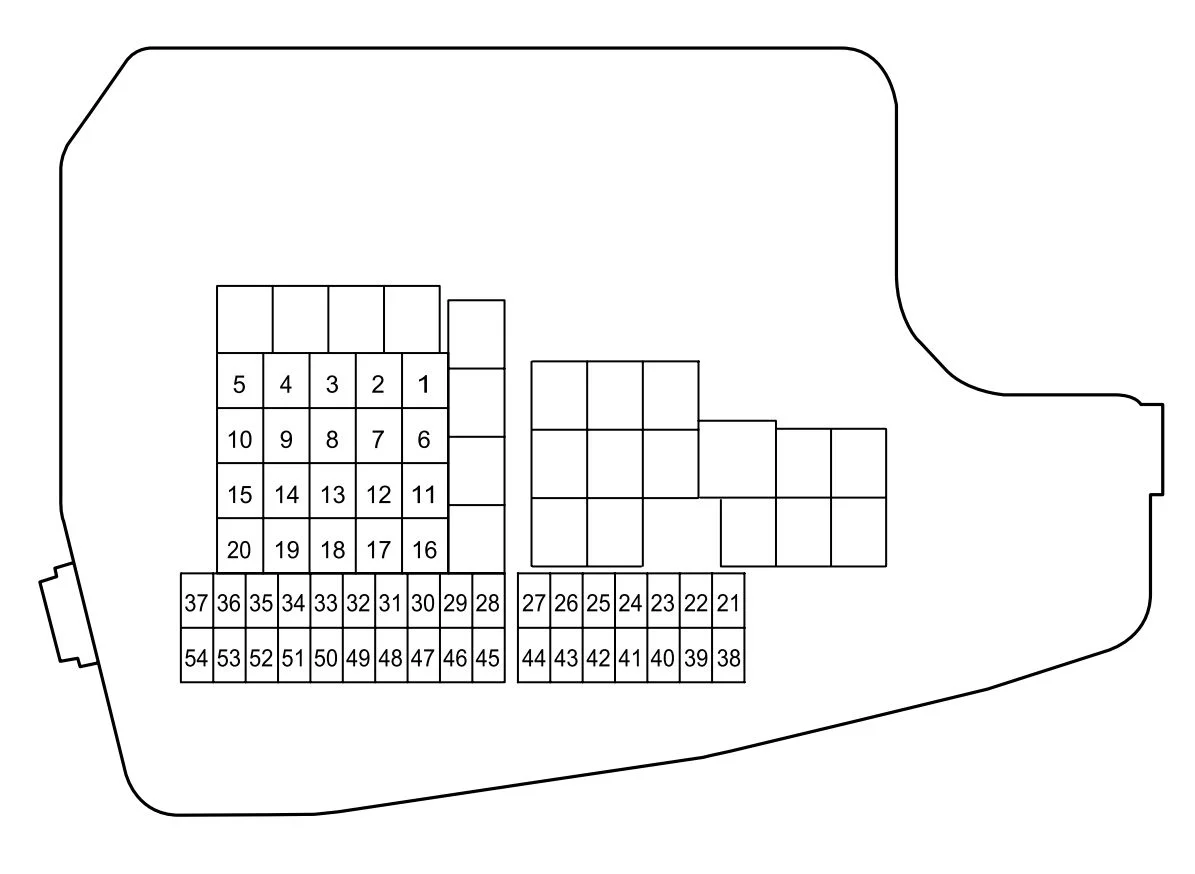

Numer Ampery [A] Opis
1 30 Wentylator chłodzący
2 30 Do ochrony różnych obwodów
3 30 Układ sterowania silnikiem
4 — —
5 30 Okna elektryczne
6 — —
7 — —
8 20 Układ sterowania silnikiem
9 40 Odmrażacz tylnej szyby
10 — —
11 30 Wentylator chłodzący
12 — —
13 — —
14 — —
15 40 Układ sterowania silnikiem
16 50 ABS;

System dynamicznej kontroli stabilności.

17 50 Do ochrony różnych obwodów
18 20 Wycieraczka i spryskiwacz przedniej szyby
19 40 Klimatyzator
20 — —
21 7,5 Układ sterowania silnikiem
22 15 Do ochrony różnych obwodów
23 15 Reflektor (lewy)*1;

Reflektor mijania (lewy)*2

24 15 Światła mijania reflektorów (prawy)*2
25 15 Układ sterowania silnikiem
26 15 Układ sterowania silnikiem
27 15 Układ sterowania silnikiem
28 15 Układ sterowania skrzynią biegów
29 — —
30 7,5 Klimatyzator
31 — —
32 10 Światła stopu
33 15 Wycieraczka tylnej szyby
34 20 Światła drogowe reflektorów * 2
35 15 Reflektor (prawy) * 1
36 15 Światła przeciwmgielne*
37 7,5 Układ sterowania silnikiem
38 7,5 System nagłośnieniowy
39 — —
40 — —
41 10 Klaster instrumentów, licznik
42 7,5 Poduszka powietrzna
43 25 Model wyposażony w system Bose® Sound System
44 15 System nagłośnieniowy
45 30 ABS;

System dynamicznej kontroli stabilności.

46 15 System paliwowy
47 — —
48 15 Tylne światła;

Oświetlenie tablicy rejestracyjnej.

49 — —
50 25 Światła awaryjne;

Kierunkowskazy;

Światła postojowe (przednie boczne światła obrysowe).

51 15 Światła do jazdy dziennej
52 15 Gniazda akcesoriów
53 15 Klakson
54 15 Światło górne
*1 Z reflektorami ksenonowymi

*2 Z reflektorami halogenowymi

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie pojazdu, pod deską rozdzielczą, w pobliżu drzwi.

Mazda CX-5 I (2013) - schematy bezpieczników i przekaźników

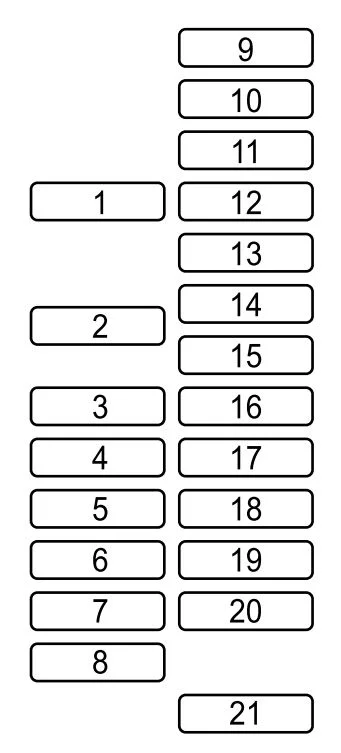

Numer Ampery [A] Opis
1 30 Fotel elektryczny
2 — —
3 15 Gniazda akcesoriów
4 25 Okna elektryczne
5 15 Czujnik ciężaru siedziska*
6 25 Elektryczne zamki do drzwi
7 20 Podgrzewanie siedzeń*
8 10 Szyberdach*
9 15 Gniazda akcesoriów
10 — —
11 — —
12 — —
13 — —
14 — —
15 — —
16 — —
17 7,5 Odmrażacz lusterek*
18 — —
19 — —
20 — —
21 — —
*Niektóre modele

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
