Mazda CX-5 I (2017) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-5 I z lat: 2017.

Mazda CX-5 I to pierwsza generacja popularnego kompaktowego crossovera SUV produkowanego przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2012 roku i był produkowany do 2017 roku.

Mazda CX-5 I był pierwszym modelem Mazdy, który wprowadził nową koncepcję projektowania i technologii znaną jako „SKYACTIV Technology.” Ta zaawansowana technologia miała na celu zwiększenie efektywności paliwowej, poprawę osiągów i zmniejszenie emisji spalin.

Wygląd Mazdy CX-5 I charakteryzował się atrakcyjnym i nowoczesnym designem, zgodnym z filozofią projektowania Mazdy o nazwie KODO – Dusza Ruchu. Samochód prezentował muskularne i dynamiczne proporcje, które nadawały mu sportowego wyglądu w segmencie kompaktowych SUV-ów.

Wnętrze Mazdy CX-5 I było starannie zaprojektowane, aby zapewnić wysoki komfort i jakość wykonania. Materiały użyte w kabinie były wysokiej jakości, a układ deski rozdzielczej był ergonomiczny i intuicyjny.

Mazda CX-5 I była dostępna w różnych wersjach napędowych, w tym benzynowych i wysokoprężnych. Silniki te zapewniały zarówno odpowiednią moc, jak i efektywność paliwową, co pozytywnie wpływało na oszczędność i przyjemność z jazdy.

Jako SUV, Mazda CX-5 I zapewniała przestronność i wszechstronność w zastosowaniu. Samochód był wygodny dla pasażerów i oferował dużą przestrzeń bagażową, co czyniło go atrakcyjnym wyborem dla rodzin i osób aktywnych.

Mazda CX-5 I otrzymała również pozytywne recenzje za jej dynamiczne prowadzenie i dobrze wyważone zawieszenie, co przekładało się na pewne i przyjemne wrażenia z jazdy.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

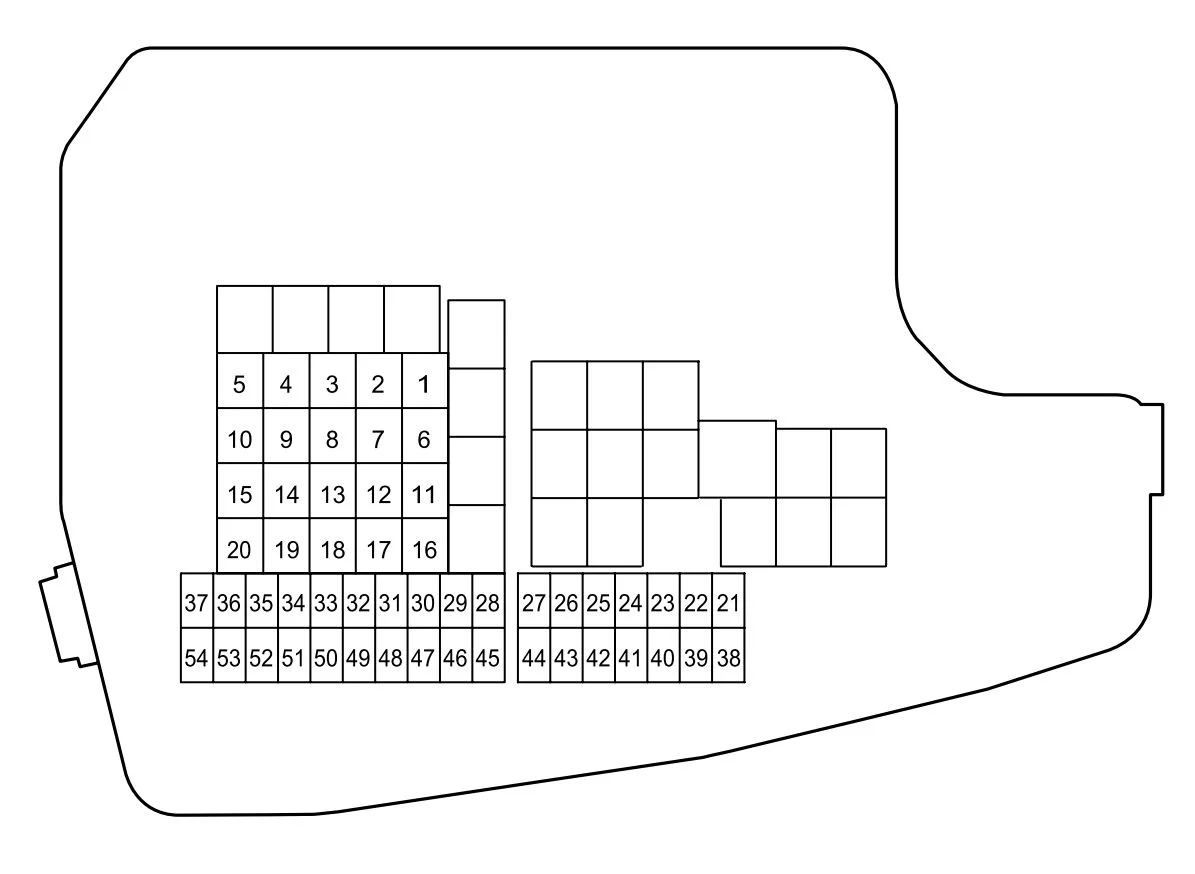

Komora silnika

Mazda CX-5 I (2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 50 Do ochrony różnych obwodów
2 30 Do ochrony różnych obwodów
3 30 Układ sterowania silnikiem
4 20 Układ sterowania silnikiem
5 30 Okna elektryczne
6 20 —
7 40 —
8 20 Odmrażacz do wycieraczek*
9 40 Odmrażacz tylnej szyby
10 — —
11 20 Elektryczny hamulec postojowy (EPB) (prawy)
12 20 Elektryczny hamulec postojowy (EPB) (lewy)
13 30 System nagłośnieniowy*
14 20 Wentylator chłodzący
15 40 Układ sterowania silnikiem
16 50 ABS;

System dynamicznej kontroli stabilności.

17 40 —
18 20 Wycieraczka i spryskiwacz przedniej szyby
19 40 Klimatyzator
20 30 Wentylator chłodzący
21 7,5 Układ sterowania silnikiem
22 15 Do ochrony różnych obwodów
23 7,5 System nagłośnieniowy
24 7,5 —
25 15 Układ sterowania silnikiem
26 15 Układ sterowania silnikiem
27 15 Układ sterowania silnikiem
28 15 Układ sterowania mostem pędnym*;

Wyłącznik zapłonu.

29 20 —
30 7,5 Klimatyzator
31 15 Układ sterowania skrzynią biegów*
32 15 Klakson
33 15 Wycieraczka tylnej szyby
34 20 Światła drogowe reflektorów
35 15 Podgrzewana kierownica*
36 15 Światła przeciwmgielne*
37 7,5 Układ sterowania silnikiem
38 15 Światła mijania (lewe)
39 15 —
40 — —
41 10 Klaster instrumentów, licznik
42 7,5 Poduszka powietrzna
43 25 Model wyposażony w system Bose® Sound System*
44 15 System nagłośnieniowy
45 30 ABS;

System dynamicznej kontroli stabilności.

46 15 System paliwowy
47 — —
48 15 Tylne światła;

Oświetlenie tablicy rejestracyjnej.

49 25 —
50 25 Światła awaryjne;

Kierunkowskazy;

Światła postojowe (przednie boczne światła obrysowe).

51 15 Światła mijania (prawe)
52 25 Gniazda akcesoriów
53 10 Światła stopu
54 15 Światło górne
* Niektóre modele

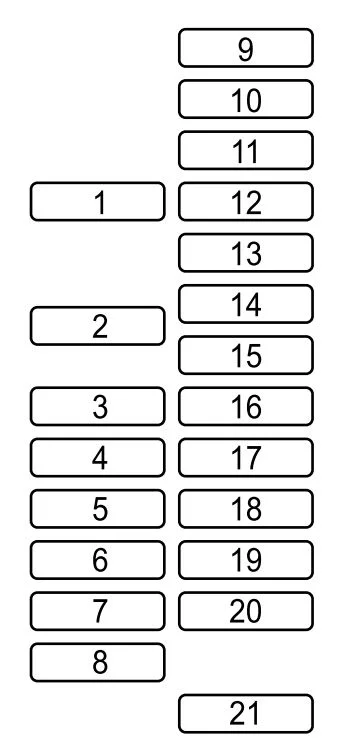

Przedział pasażerski

Skrzynka bezpieczników znajduje się po lewej stronie pojazdu, pod deską rozdzielczą, w pobliżu drzwi.

Mazda CX-5 I (2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Fotel elektryczny*
2 30 —
3 15 Gniazda akcesoriów
4 25 Okna elektryczne
5 15 Elektroniczna blokada kierownicy*
6 25 Elektryczne zamki do drzwi
7 20 Podgrzewanie siedzeń*
8 10 Szyberdach*
9 15 Gniazda akcesoriów
10 7,5 Zasilanie lusterek bocznych
11 15 —
12 15 —
13 15 —
14 15 Gniazda akcesoriów
15 7,5 Gniazdo zasilania USB
16 20 Elektryczna klapa podnoszona*
17 7,5 Odmrażacz lusterek*
18 20 Podgrzewanie siedzeń*
19 — —
20 20 AT wskaźnik zmiany biegów*
21 30 Fotel elektryczny*
*Niektóre modele

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
