W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy CX-9 II z lat: 2016, 2017.

Mazda CX-9 II to druga generacja pełnowymiarowego crossovera SUV produkowanego przez japońską firmę Mazda. Model ten został wprowadzony na rynek w 2016 roku jako następca pierwszej generacji Mazdy CX-9.

Mazda CX-9 II charakteryzuje się nowoczesnym i atrakcyjnym designem, zgodnym z filozofią projektowania Mazdy znaną jako KODO – Dusza Ruchu. Samochód prezentuje muskularne linie i dynamiczne proporcje, co nadaje mu sportowego charakteru w segmencie pełnowymiarowych SUV-ów.

Wnętrze Mazdy CX-9 II oferuje przestronność i luksusowy design. Materiały wykończeniowe są wysokiej jakości, a układ deski rozdzielczej został zaprojektowany z myślą o ergonomii i intuicyjnej obsłudze różnych funkcji pojazdu.

Mazda CX-9 II jest wyposażona w zaawansowane technologie i funkcje bezpieczeństwa, takie jak system aktywnego hamowania w nagłych wypadkach, asystent utrzymania pasa ruchu, system monitorowania martwego pola, adaptacyjny tempomat i wiele innych. Te zaawansowane systemy podnoszą poziom bezpieczeństwa zarówno dla kierowcy, jak i pasażerów.

Jako pełnowymiarowy SUV, Mazda CX-9 II oferuje miejsce dla siedmiu pasażerów w trzech rzędach siedzeń. Jest to idealny samochód dla rodzin lub osób podróżujących z większą liczbą pasażerów.

Mazda CX-9 II jest dostępna z silnikiem SkyActiv-G o pojemności 2,5 litra, który zapewnia odpowiednią moc i osiągi. W niektórych rynkach dostępna jest także wersja z silnikiem SkyActiv-D o pojemności 2,2 litra, który jest wyposażony w turbosprężarkę.

Pod względem prowadzenia, Mazda CX-9 II kontynuuje tradycję marki Mazdy, oferując precyzyjny układ kierowniczy i dobrze wyważone zawieszenie, co przekłada się na pewność i przyjemność z jazdy.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

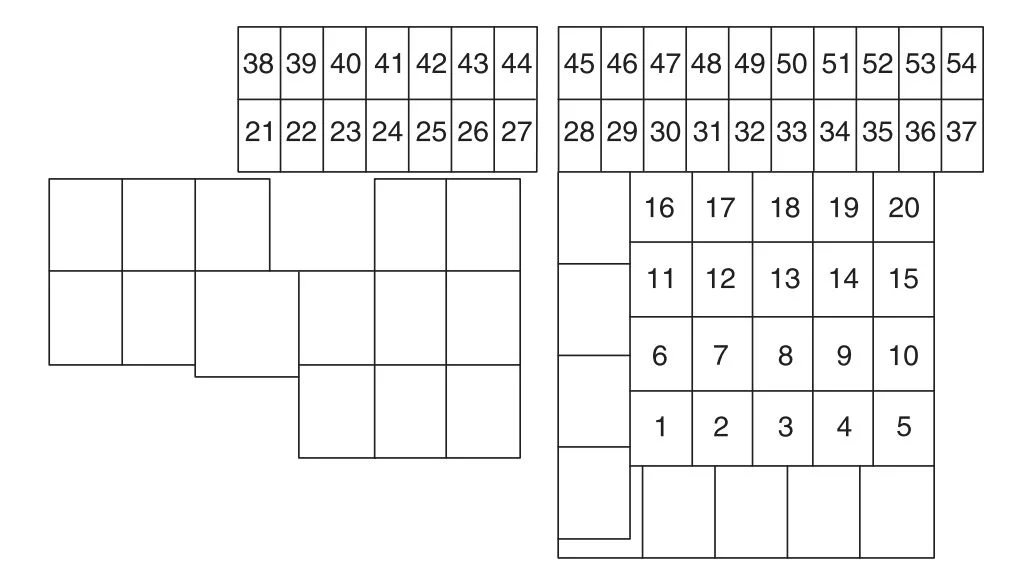

Komora silnika

Mazda CX-9 II (2016-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 —
2 30 Do ochrony różnych obwodów
3 30 Układ sterowania silnikiem
4 — —
5 30 Okna elektryczne *
6 — —
7 — —
8 20 Układ sterowania silnikiem
9 40 Odmgławiacz tylnej szyby
10 — —
11 40 Klimatyzator
12 20 Elektryczny hamulec postojowy (lewy)
13 40 System nagłośnieniowy
14 20 Elektryczny hamulec postojowy (prawy)
15 40 Układ sterowania silnikiem
16 50 ABS;

System dynamicznej kontroli stabilności.

17 50 Do ochrony różnych obwodów
18 20 Wycieraczka i spryskiwacz przedniej szyby
19 40 Klimatyzator
20 — —
21 7,5 Układ sterowania silnikiem
22 15 Do ochrony różnych obwodów
23 15 Światła mijania (lewe)
24 15 —
25 15 Układ sterowania silnikiem
26 15 Układ sterowania silnikiem
27 15 Układ sterowania silnikiem
28 15 Układ sterowania skrzynią biegów
29 20 —
30 7,5 Klimatyzator
31 15 —
32 10 Światła stopu
33 15 Wycieraczka tylnej szyby
34 20 Światła drogowe reflektorów
35 15 Światła mijania (prawe)
36 15 Światła przeciwmgielne *
37 7,5 Układ sterowania silnikiem
38 7,5 System nagłośnieniowy
39 10 Światło górne
40 15 —
41 10 Klaster instrumentów
42 7,5 Poduszka powietrzna
43 10 System nagłośnieniowy *
44 25 System nagłośnieniowy
45 30 ABS;

System dynamicznej kontroli stabilności.

46 — —
47 15 Podgrzewana kierownica *
48 15 Światła postojowe
49 25 System paliwowy
50 25 Światła awaryjne (popielacze);

Kierunkowskazy;

Tylne światła.

51 15 Światła dzienne
52 15 Gniazda akcesoriów
53 15 Klakson
54 25 Do ochrony różnych obwodów
* Niektóre modele

Przedział pasażerski (lewa strona)

Mazda CX-9 II (2016-2017) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30 Fotel elektryczny *
2 30 Okna elektryczne
3 15 Gniazdo akcesoriów
4 25 Okna elektryczne
5 20 Elektryczna klapa podnoszona
6 25 Elektryczne zamki do drzwi
7 20 Ogrzewanie foteli
8 15 —
9 10 Szyberdach
10 15 System nagłośnieniowy
11 7,5 Układ sterowania silnikiem
12 7,5 Zasilanie lusterek
13 7,5 Wskaźnik zmiany biegów AT
14 15 Gniazda akcesoriów
15 15 —
16 — —
17 7,5 Odmgławiacz lusterka
18 — —
19 15 System nagłośnieniowy
20 — —
21 30 Fotel elektryczny *
*Niektóre modele

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
