W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy Premacy z lat: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Mazda Premacy to kompaktowy minivan (MPV) produkowany przez japońską firmę Mazda w latach 1999-2005. Był to model stworzony z myślą o rodzinach, oferujący przestronne wnętrze i funkcjonalność.

Pierwsza generacja Mazdy Premacy, wprowadzona na rynek w 1999 roku, została zbudowana na platformie Mazda 323/Familia. Charakteryzowała się prostym i atrakcyjnym wyglądem, który był typowy dla minivanów tego okresu. Model ten miał małe wymiary zewnętrzne, co pozwalało na łatwe manewrowanie w mieście, jednocześnie oferując wystarczającą przestrzeń dla pięciu lub sześciu pasażerów.

Mazda Premacy z tego okresu oferowała szeroki wachlarz opcji silnikowych, w zależności od rynku. Wersje benzynowe miały różne pojemności i moc, aby sprostać różnym wymaganiom i preferencjom konsumentów.

Wnętrze Mazdy Premacy było dobrze zaprojektowane, oferując funkcjonalne i praktyczne rozwiązania. Wersja z trzema rzędami siedzeń pozwalała na przewożenie do siedmiu pasażerów, a składane tylne fotele zwiększały przestrzeń bagażową, co czyniło Premacy elastycznym pod względem dostosowania do różnych potrzeb.

Pod względem bezpieczeństwa, Mazda Premacy została wyposażona w poduszki powietrzne dla kierowcy i pasażera, systemy ABS i inne podstawowe funkcje bezpieczeństwa, aby zapewnić pewien poziom ochrony.

Mazda Premacy zdobyła uznanie za swoją niezawodność i solidną konstrukcję, co przyczyniło się do jej popularności w niektórych regionach. Pojazd ten znalazł swoich zwolenników jako praktyczne i funkcjonalne rozwiązanie dla rodzin lub osób potrzebujących większej przestrzeni transportowej.

W 2005 roku Mazda Premacy została zastąpiona przez model Mazda5 (także znany jako Mazda Premacy na niektórych rynkach), który został zaprojektowany na nowej platformie i przyniósł dalsze ulepszenia w zakresie funkcjonalności, stylu i technologii.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

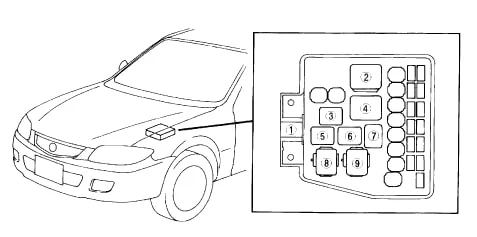

Skrzynka bezpieczników w komorze silnika

Znajduje się po lewej stronie komory silnika obok akumulatora.

Mazda Premacy (1999-2005) - schematy bezpieczników i przekaźników

Opis

1	40A – Grzałka
2	60A ABS – Układ zapobiegający blokowaniu się hamulców
3	60A – Do ochrony różnych obwodów
4	30А – Dodatkowa grzałka
5	40А – Świece zapłonowe (diesel)
6	rezerwa
7	30A – Silnik wentylatora chłodzącego Electro
8	40A – oświetlenie wewnętrzne, zamek elektryczny do drzwi
9	30А – Dodatkowy wentylator chłodzący klimatyzatora
10	30A – Jednostka sterująca silnika
11	10A – Klimatyzacja
12	10А – Sygnał rozrusznika
13	15А – Sygnał
14	15А – Światła ostrzegawcze
15	15A – Wymiary
16	7,5A – Do ochrony różnych obwodów
17	15А – Światła przeciwmgielne
18	15А – Lampa przeciwmgielna
19	15A – światła hamowania
20	15А – Reflektor prawy
21	15A – Reflektor – lewy
22	rezerwa
23	15А – Reflektory
24	100A – Główny bezpiecznik, do ochrony wszystkich obwodów

Przekaźniki

Mazda Premacy (1999-2005) - schematy bezpieczników i przekaźników

Opis

Główny bezpiecznik
Przekaźnik pompy paliwa – Przekaźnik pompy paliwa
Przekaźnik А / С – Przekaźnik klimatyzatora
Przekaźnik główny – Przekaźnik główny
Przekaźnik TNS – Wymiary przekaźnika
Przekaźnik klaksonowy – Przekaźnik sygnału
Przekaźnik reflektorów – Przekaźnik reflektorów
Przekaźnik wentylatora chłodzącego – Przekaźnik wentylatora chłodzącego
Przekaźnik skraplacza – Przekaźnik skraplacza klimatyzatora

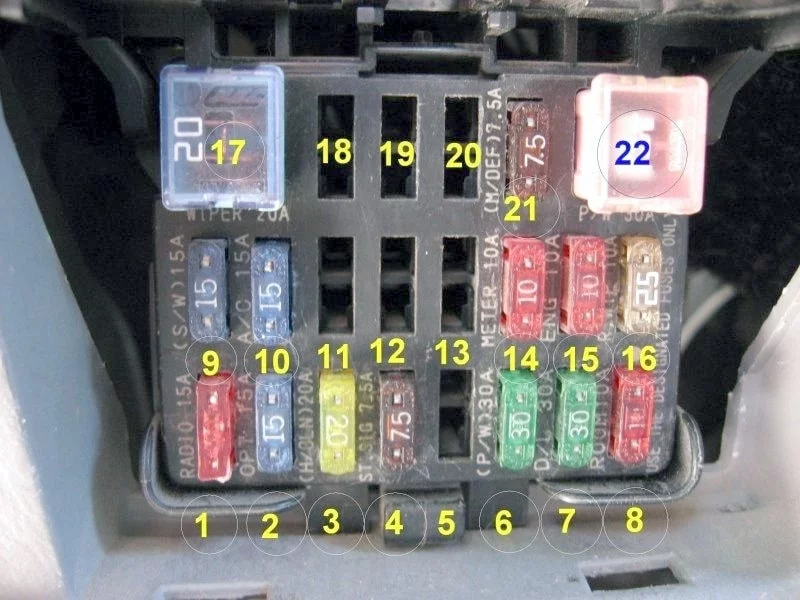

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się w dolnej części deski rozdzielczej.

Mazda Premacy (1999-2005) - schematy bezpieczników i przekaźników

Opis

1	15А – Urządzenie audio, podgrzewana tylna szyba, zapalniczka
2	15А – Dodatkowe gniazdo w bagażniku, system 100 V (opcja)
3	30A – Środek do czyszczenia reflektorów
4	7.5A – Rozrusznik, zapłon
5	rezerwa
6	30A – Podnośnik szyby
7	30А – Centralny zamek
8	10A – Oświetlenie wnętrza i bagażnika, złącze diagnostyczne OBD (pod panelem),
9	15A – Podgrzewane siedzenia
10	15A – Klimatyzacja, przekaźnik ogrzewania tylnej szyby
11	rezerwa
12	rezerwa
13	rezerwa
14	10A – Deska rozdzielcza, złącze diagnostyczne pod maską, kierunkowskazy
15	10А– Przekaźnik główny, jednostka ABS, system stabilizacji kursu walut, SRS
16	10A – Wycieraczka i spryskiwacz tylnej szyby
17	20А – Środek czyszczący i spryskiwacz
18	rezerwa
19	rezerwa
20	rezerwa
21	7,5А – Podgrzewane lusterka
22	30A – Podnośniki szyb

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
