Mazda Protegé (2000-2001) – schematy bezpieczników i przekaźników

Rocznik 2000-2001
Zaktualizowano 3.08.2023
Mazda Protegé (2000-2001) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mazdy Protegé z lat: 2000, 2001.

Mazda Protegé z lat 2000-2001 był częścią szóstej generacji tego modelu i był znany jako Mazda Protegé (znany również jako Mazda Familia na niektórych rynkach). W tych latach Mazda kontynuowała tradycję oferowania niezawodnych, oszczędnych i przyjemnych w prowadzeniu samochodów kompaktowych.

Nadwozie Mazda Protegé z tego okresu miało wygląd charakterystyczny dla tego czasu, z aerodynamicznymi liniami, zaokrąglonymi kształtami i ładnie wkomponowanymi reflektorami i zderzakami. W zależności od wersji wyposażenia, samochód był dostępny w wersji sedan (czterodrzwiowej) lub hatchback (pięciodrzwiowej).

Mazda Protegé 2000-2001 oferowała różne opcje silnikowe. Jednym z popularniejszych silników był czterocylindrowy silnik o pojemności 1.6 lub 2.0 litra. Silniki te charakteryzowały się dobrym osiągiem w połączeniu z umiarkowanym zużyciem paliwa, co przyciągało klientów szukających ekonomicznego samochodu na co dzień.

Wnętrze Mazda Protegé cechowało się przestronnością, dobrą ergonomią i solidną jakością wykonania. W zależności od wersji wyposażenia, samochód mógł być wyposażony w różne udogodnienia, takie jak klimatyzacja, system audio, elektrycznie sterowane szyby i lusterka, poduszki powietrzne, system ABS itp.

Mazda Protegé z tego okresu cieszyła się popularnością wśród kierowców, którzy szukali nie tylko ekonomicznego i niezawodnego samochodu, ale także pewnych osiągów i przyjemności z jazdy. Chociaż ten model nie był najbardziej sportowym samochodem w swojej klasie, jego zwrotność i precyzja prowadzenia zapewniały miłą i pewną jazdę.

Warto również zaznaczyć, że w niektórych regionach ten model mógł być sprzedawany pod innymi nazwami, takimi jak Mazda Familia czy Mazda 323, w zależności od lokalnych preferencji rynkowych.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

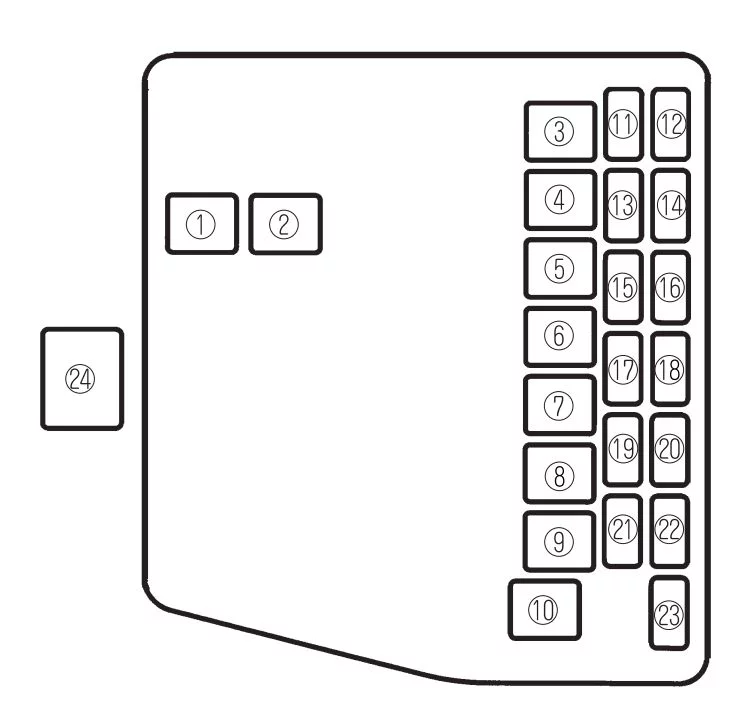

Komora silnika

Mazda Protegé (2000-2001) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40 Podgrzewacz
2 60 Układ przeciwblokujący*;

Do ochrony różnych obwodów*.

3 60 Do ochrony różnych obwodów
4 30 —
5 40 —
6 — —
7 30 Wentylator chłodzący
8 40 Oświetlenie wewnętrzne;

Zamek drzwi elektrycznych*.

9 30 Dodatkowy wentylator chłodzący do klimatyzatora
10 30 Kontrola silnika
11 10 Klimatyzator*
12 10 Sygnał startowy
13 15 Klakson
14 15 Światła awaryjne
15 15 Tylne światła
16 7,5 Do ochrony różnych obwodów
17 15 —
18 15 Do ochrony różnych obwodów
19 15 Światła stopu
20 15 Reflektor prawy
21 15 Reflektor-lewy
22 — —
23 — —
24 100 Do ochrony wszystkich obwodów

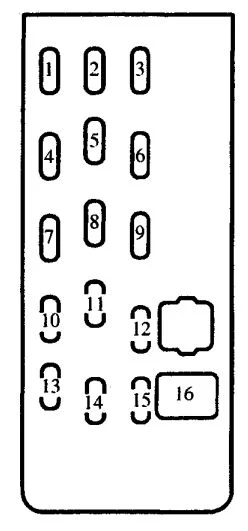

Przedział pasażerki (strona kierowcy)

Mazda Protegé (2000-2001) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Do ochrony różnych obwodów
2 20 Do ochrony różnych obwodów
3 15 Audio*
4 15 Klimatyzator*
5 10 Do ochrony różnych obwodów
6 — —
7 — —
8 10 Oświetlenie wnętrza;

Oświetlenie bagażnika*.

9 10 —
10 — —
11 30 Elektryczna blokada drzwi*
12 30 —
13 20 Wycieraczka i spryskiwacz przedniej szyby
14 10 Układ sterowania silnikiem
15 10 Wskaźniki
16 10 Okna elektryczne*

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
