MINI Countryman, Cooper S, John Cooper Works, One (F60) (2017-2022) – schematy bezpieczników i przekaźników

Rocznik 2017-2022 Generacja F60
Zaktualizowano 16.01.2025
MINI Countryman, Cooper S, John Cooper Works, One (F60) (2017-2022) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla MINI Countryman, Cooper S, John Cooper Works, One (F60) z lat: 2017, 2018, 2019, 2020, 2021, 2022.

MINI Countryman F60 to druga generacja popularnego crossovera, która zadebiutowała w 2017 roku. Samochód oferuje bogate wyposażenie, przestronną kabinę i dynamiczną jazdę. Wersje Cooper S i John Cooper Works są wyposażone w silniki o dużej mocy, dzięki czemu zapewniają imponujące osiągi.

Wersja Cooper to podstawowy model, wyposażony w 3-cylindrowy silnik benzynowy o mocy 102 KM lub 1,5-litrowy silnik o mocy 136 KM. Wersja Cooper S to sportowy wariant z mocniejszym 2,0-litrowym silnikiem benzynowym o mocy 178 KM, a John Cooper Works to najmocniejszy model o mocy 306 KM.

Wnętrze MINI Countryman F60 charakteryzuje się dobrą jakością materiałów i wykończenia oraz nowoczesnymi rozwiązaniami technologicznymi. Samochód oferuje m.in. system multimedialny z ekranem dotykowym, klimatyzację automatyczną, a także wiele innych opcjonalnych funkcji.

MINI Countryman F60 cechuje się również dużym przestrzeniem dla pasażerów oraz bagażnika o pojemności 450 litrów, co sprawia, że samochód jest praktyczny i wygodny w codziennym użytkowaniu.

Sprawdzanie oraz wymiana bezpieczników MINI Countryman, Cooper S, John Cooper Works, One (F60) (2017-2022)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w MINI Countryman, Cooper S, John Cooper Works, One (F60) (2017-2022)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

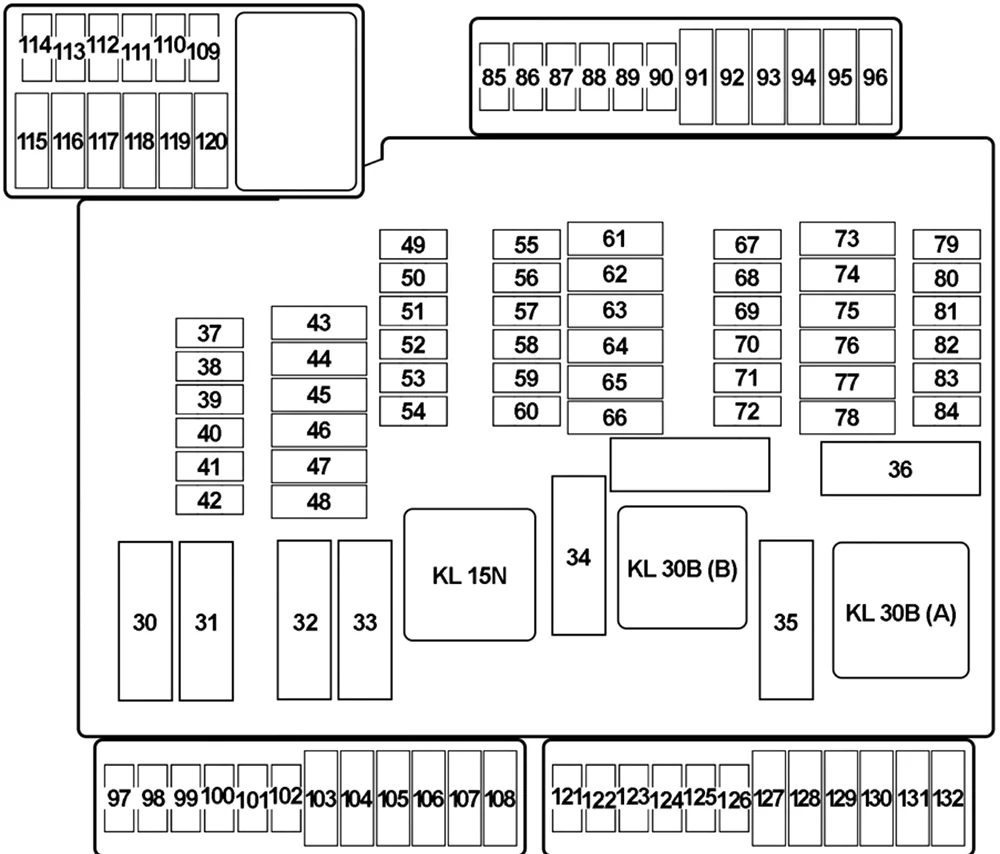

Schemat skrzynki bezpieczników w przedziale pasażerskim MINI Countryman, Cooper S, John Cooper Works, One (F60) (2017-2022)

Bezpieczniki znajdują się w schowku na rękawiczki. Otwórz schowek. Opuść pokrywę, strzałka. Plastikowe szczypce oraz informacje o rodzajach i umiejscowieniu bezpieczników znajdują się w skrzynce z bezpiecznikami.

MINI Countryman, Cooper S, John Cooper Works, One (F60) (2017-2022)

MINI Countryman, Cooper S, John Cooper Works, One (F60) (2017-2022)

Numer Ampery [A] Opis
30 – –
31 50 Przekaźnik podgrzewanej szyby przedniej
32 40 Kontroler domeny nadwozia
33 – –
34 40 Stopień mocy dmuchawy
35 50 Kontroler domeny nadwozia
37 5 Przycisk hamulca postojowego
38 5 Syrena z czujnikiem alarmu przechyłu
39 5 Centrum funkcji dachu (lampka kontrolna poduszki powietrznej)
40 5 Dynamiczna kontrola stabilności (DSC)
41 5 Jednostka sterująca zestawu wskaźników
42 5 Odbiornik zdalnego sterowania (dostęp komfortowy, centralny zamek, kontrola ciśnienia w oponach)
43 30 Centrum Funkcji Dachowych
44 20 Prawy reflektor
45 30 bez elektromechanicznego hamulca postojowego: dynamiczna kontrola stabilności (DSC)
40 z elektromechanicznym hamulcem postojowym: dynamiczna kontrola stabilności (DSC)
46 5 z wyjątkiem Cooper SE: Wykrywanie nieszczelności w naturalnym próżni
10 Cooper SE: Moduł sterujący zbiornika paliwa pod ciśnieniem
47 20 lewy reflektor
48 30 Jednostka sterująca selektywnej redukcji katalitycznej (SCR).
49 5 Elektryczna klapa wydechowa, elektronika sterująca elektrycznego podgrzewacza pomocniczego nr 2
50 5 Jednostka napędowa żaluzji chłodnicy, czujnik środowiskowego katalizatora powietrznego (z wyjątkiem Cooper SE)
51 5 Wentylator płyty podstawowej
52 5 Elektrochromowe wewnętrzne lusterko wsteczne
53 5 Czujnik automatycznego sterowania recyrkulacją powietrza (AUC).
54 5 Elektromechaniczne wspomaganie kierownicy
55 4 Kamera cofania, asystent parkowania
56 5 z wyjątkiem Cooper SE: wzdłużny rozkład momentu obrotowego
Cooper SE: wzdłużny rozkład momentu obrotowego, generator dźwięku pojazdu 1 i 2
57 – –
58 10 Zestaw przełączników kolumny kierownicy
59 5 System wspomagania kierowcy oparty na kamerze
60 5 Opcjonalny system dodatkowy
61 20 Jednostka główna (radio lub system nawigacji)
62 5 Oświetlenie wewnętrzne, światło deszczowe Czujnik kondensacji słonecznej, oświetlenie lusterka kosmetycznego, oświetlenie wnętrza trzeciego rzędu siedzeń
63 20 Gniazdo przyczepy
64 – –
65 20 Zapalniczka przednia (gniazdo 12 V)
66 20 Elektronika sterująca elektryczną pompą paliwa
67 5 Lusterko zewnętrzne (pasażer z przodu)
68 5 Touchbox, kontroler (CON), koncentrator USB, gniazdo ładowania USB nr 3
69 5 Lusterko zewnętrzne (blok przełączników – drzwi kierowcy)
70 5 Oświetlenie przedziału bagażowego, oświetlenie schowka na rękawiczki, przycisk tylnej pokrywy po wewnętrznej stronie tylnej pokrywy
71 7,5 Jednostka sterująca zestawu wskaźników
72 5 Wentylator 400 W→: Przekaźnik wyłączający wentylator elektryczny
Wentylator →400W: Zintegrowany moduł zasilania
73 10 Blok zaworów regulacji szerokości oparcia fotela kierowcy, Blok zaworów podparcia odcinka lędźwiowego kierowcy, Przełącznik regulacji szerokości oparcia Fotel kierowcy
74 7,5 Benzyna: Pompa płynu chłodzącego turbosprężarki (TU)
75 10 Blokada zaworów regulacji szerokości oparcia przedniego siedzenia pasażera, blok zaworów podparcia lędźwiowego pasażera z przodu, przełącznik regulacji szerokości oparcia Pasażer z przodu
76 10 Olej napędowy: czujnik cząstek stałych
77 10 Czujnik tlenku azotu za katalizatorem selektywnej redukcji katalitycznej (SCR).
78 15 Jednostka sterująca selektywnej redukcji katalitycznej (SCR).
79 5 Płyta podstawowa, taca na akcesoria do ładowania bezprzewodowego, taca na akcesoria do ładowania bezprzewodowego Wzmacniacz antenowy
80 5 Instrument centralny, centralny wyświetlacz informacyjny
81 15 Elektroniczna kontrola skrzyni biegów
82 5 Poziom selektora
83 7,5 Benzyna: Cyfrowa elektronika silnika
84 5 Moduł sprzęgła (ręczna skrzynia biegów), jednostka sterująca dwusprzęgłowej skrzyni biegów, przekaźnik dwusprzęgłowej skrzyni biegów
85 5 Elektrochromowe wewnętrzne lusterko wsteczne
86 – –
87 – –
88 – –
89 – –
90 – –
91 15 Aktywny projekt dźwięku
92 10 Opcjonalny system dodatkowy
93 – –
94 – –
95 30 Blok przełącznika regulacji siedzenia po stronie pasażera z przodu
96 10 Blokada pokrywy bagażnika/tylnej klapy
97 – –
98 5 Przygotowanie wysokiej funkcji
99 – –
100 5 Cooper SE: Wysokonapięciowa jednostka akumulatorowa
101 5 Czytnik ID, moduł Car Sharing (CSM)
102 – –
103 20 Prawy reflektor
104 20 Lewy reflektor
105 – –
106 – –
107 40 2017: Automatyczne uruchamianie pokrywy bagażnika
2018-2022: Moduł funkcyjny tylnej klapy
108 – –
109 5 Przekaźnik bistabilny
110 5 Przekaźnik bistabilny
111 5 Przekaźnik bistabilny
112 – –
113 – –
114 – –
115 5 Cooper SE: wygodna elektronika do ładowania
116 – –
117 – –
118 – –
119 20 Moduł przyczepy, gniazdo przyczepy
120 20 Moduł przyczepy, gniazdo przyczepy
121 7,5 Gniazdo ładowania USB nr 4 (tył)
122 5 Zacisk akumulatora bezpieczeństwa Generator gazu
123 5 Elektryczna sprężarka klimatyzacji, elektryczna nagrzewnica pomocnicza
124 10 Cooper SE: elektronika maszyn elektrycznych
125 – –
126 – –
127 30 Elektronika ogrzewania siedzenia kierowcy (wersja podstawowa), moduł siedzenia kierowcy (wersja wysoka)
128 30 Elektronika ogrzewania przedniego siedzenia pasażera
129 30 Wzmacniacz hi-fi
130 10 Cooper SE: Pompa płynu chłodzącego 2 w obwodzie płynu chłodzącego o niskiej temperaturze
131 30 z wyjątkiem Cooper SE: wzdłużny rozkład momentu obrotowego
Cooper SE: Pompa oleju przekładniowego, wzdłużny rozdział momentu obrotowego
132 20 Gniazdo zasilania 12 V nr 1, Gniazdo zasilania 12 V nr 2 (2017-2018), Gniazdo zasilania 12 V nr 4 (bagaż)

BDC (kontroler domeny nadwozia) MINI Countryman, Cooper S, John Cooper Works, One (F60) (2017-2022)

Znajduje się we wnęce na nogi pasażera z przodu.

MINI Countryman, Cooper S, John Cooper Works, One (F60) (2017-2022)

MINI Countryman, Cooper S, John Cooper Works, One (F60) (2017-2022)

Numer Ampery [A] Opis
1 30 Elektryczne okno pasażera
2 30 Okno elektryczne z tyłu po stronie kierowcy
3 20 Zamek przednich drzwi pasażera
4 30 Okno elektryczne kierowcy
5 30 Odmgławiacz tylnej szyby
6 30 Okno elektryczne po stronie pasażera z tyłu
7 20 Zamek drzwi kierowcy
8 – –
9 5 Lekka jednostka sterująca, zestaw przełączników na kolumnie kierownicy, system obsługi systemu wspomagania kierowcy z przełącznikiem ostrzegania o zagrożeniach
10 7,5 Gniazdo diagnostyczne
11 7,5 Układ ogrzewania/klimatyzacji, moduł funkcyjny tylnej klapy
12 5 Elektronika oceniająca bezdotykowe otwieranie tylnej klapy, skrzynka komunikacji telematycznej, moduł elektronicznej klamki zewnętrznej (kierowca/pasażer)
13 15 Klakson
14 15 Tylna wycieraczka i spryskiwacz

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
