Mitsubishi Mighty Max (1987-1994) – schematy bezpieczników i przekaźników

Rocznik 1987-1994
Zaktualizowano 5.08.2023
Mitsubishi Mighty Max (1987-1994) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Mitsubishi Mighty Max z lat: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994.

Mitsubishi Mighty Max to nazwa używana na określenie kompaktowego pickupa produkowanego przez japońskiego producenta samochodów Mitsubishi Motors. Ten model był sprzedawany głównie na rynku amerykańskim i kanadyjskim. Mighty Max był dostępny w różnych wersjach i konfiguracjach, oferując praktyczność użytkową i zdolności terenowe.

Oto kilka cech charakteryzujących Mitsubishi Mighty Max:

  1. Praktyczność: Mitsubishi Mighty Max był kompaktowym pickupem zaprojektowanym z myślą o praktyczności użytkowej. Dostępna przestrzeń ładunkowa w tylnej części pojazdu czyniła go popularnym wyborem dla przedsiębiorców i osób potrzebujących pojazdu do przewozu ładunków.
  2. Zdolności terenowe: Mimo swojego kompaktowego rozmiaru, Mighty Max oferował zdolności terenowe, co czyniło go atrakcyjnym wyborem dla osób pracujących w trudnych warunkach lub lubiących off-roadowanie.
  3. Wersje nadwozia: Mighty Max był dostępny w różnych wariantach nadwozia, w tym podwójna kabina, standardowa kabina, oraz wersje ze skrzynią ładunkową i platformą, umożliwiając dostosowanie pickupa do różnych zastosowań.
  4. Silniki: Model ten oferował różne opcje silnikowe, aby dostosować się do preferencji klientów dotyczących osiągów i ekonomii paliwa.
  5. Następca: Mighty Max został zastąpiony przez model Mitsubishi Raider, który był oparty na platformie Dodge Dakota. Zakończenie produkcji Mighty Max nastąpiło w latach 90.
  6. Popularność: W Ameryce Północnej, Mighty Max zdobył pewną popularność jako kompaktowy pickup oferujący przystępną cenę i wszechstronność użytkową.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Znany również jako: Mitsubishi L200, Triton, Dodge Ram 50.

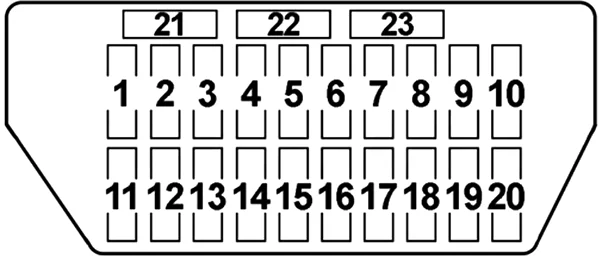

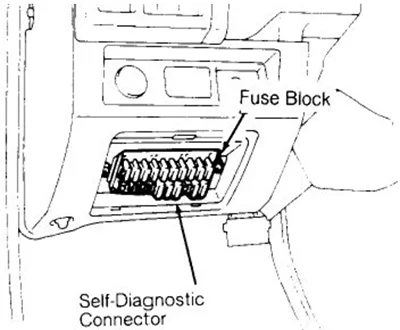

Schemat skrzynki bezpieczników w przedziale pasażerskim

Mitsubishi Mighty Max (1987-1994) - schematy bezpieczników i przekaźników

Mitsubishi Mighty Max (1987-1994) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Światło kopułkowe, jednostka sterująca silnika, przekaźnik sterujący centralnego zamka, brzęczyk, oświetlenie bagażnika, zegar, radio
2 15 Światła awaryjne
3 10 Światła stopu, jednostka sterująca tylnego układu przeciwblokującego (1992)
4 10 Klakson
5 15 Radio, Zegar, Zapalniczka
6 15 Silnik wycieraczek, silnik spryskiwacza.
7 15 Kierunkowskazy, miernik kombinowany, zegar ostrzegawczy pasa bezpieczeństwa, przekaźnik odblokowania rozrusznika, przełącznik odblokowania rozrusznika
8 15 Światła cofania, jednostka automatycznego tempomatu, termostat, automatyczna jednostka sterująca wskaźnika piasty z wolnym kołem
9 20 Nagrzewnica, przekaźnik zasilania szyb, jednostka sterująca światłami do jazdy dziennej
10 – –
11 – –
12 10 Tylne światła, oświetlenie tablicy rejestracyjnej, oświetlenie
13 – –
14 15 Reflektory (światła mijania)
15 15 Reflektory (światła drogowe)
16 – –
17 – –
18 15 1990-1994: Zamki do drzwi
19 – –
20 15 1991-1994: Tylne hamulce przeciwblokujące
21 – Zapasowy
22 – Zapasowy
23 – Zapasowy

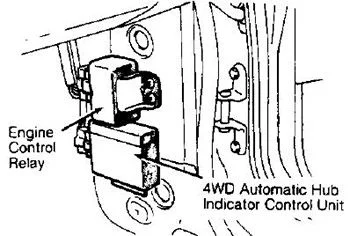

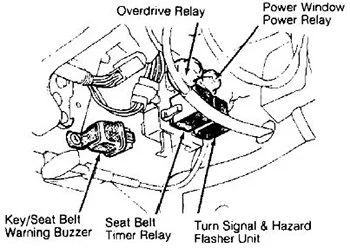

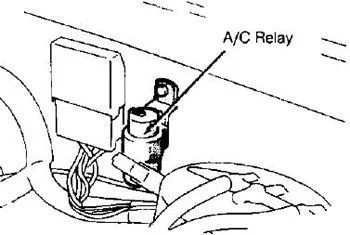

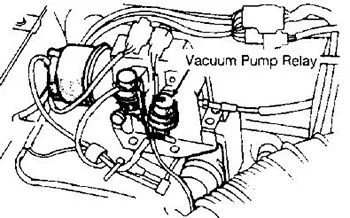

Przekaźniki

Mitsubishi Mighty Max (1987-1994) - schematy bezpieczników i przekaźników

Mitsubishi Mighty Max (1987-1994) - schematy bezpieczników i przekaźników

Mitsubishi Mighty Max (1987-1994) - schematy bezpieczników i przekaźnikówMitsubishi Mighty Max (1987-1994) - schematy bezpieczników i przekaźników

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
