W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Nissana Juke F15 z lat: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Sprawdzanie oraz wymiana bezpieczników Nissan Juke F15 (2010-2019)

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika w Nissan Juke F15 (2010-2019)!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

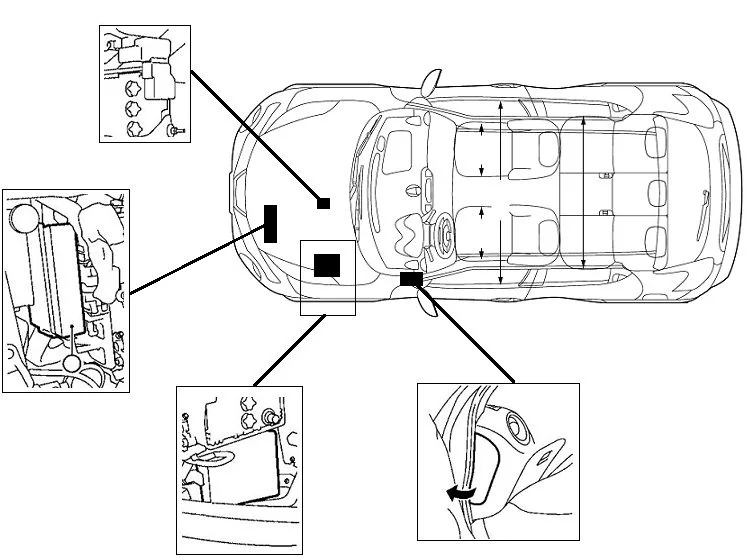

Lokalizacja skrzynki bezpieczników Nissan Juke F15 (2010-2019)

Nissan Juke F15 (2010-2019) - schematy bezpieczników i przekaźników

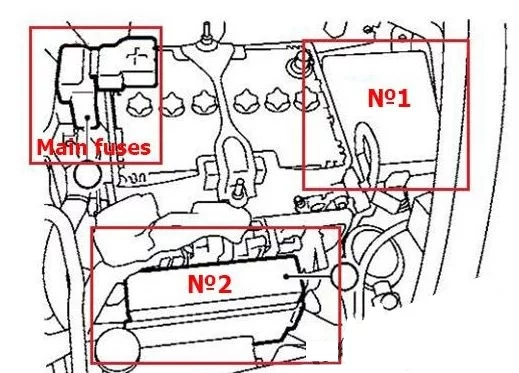

Skrzynki bezpieczników w komorze silnika Nissan Juke F15 (2010-2019)

Nissan Juke F15 (2010-2019) - schematy bezpieczników i przekaźników

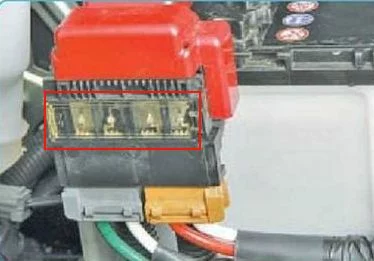

Bezpieczniki na akumulatorze (główne bezpieczniki) Nissan Juke F15 (2010-2019)

Znajduje się na dodatnim zacisku akumulatora i jest zespołem wkładek bezpiecznikowych, które chronią urządzenia z bezpiecznikami w kabinie i pod maską. W przypadku całkowitego braku napięcia zaleca się sprawdzenie tych bezpieczników.

Nissan Juke F15 (2010-2019) - schematy bezpieczników i przekaźników

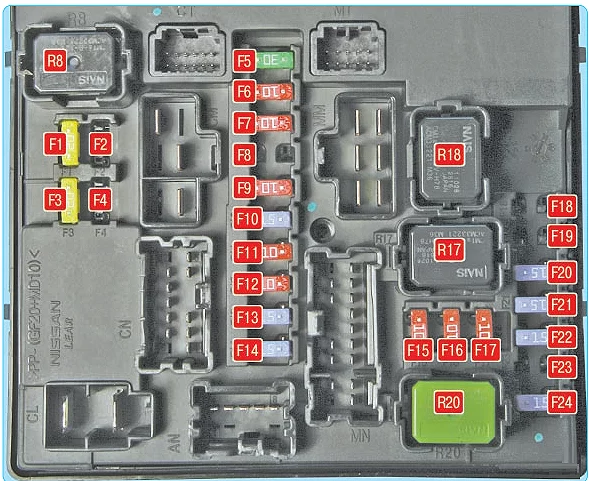

Skrzynka bezpieczników 1

Nissan Juke F15 (2010-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 20A Podgrzewana szyba tylna, podgrzewane lusterka
F2 – Nieużywany
F3 20A System zarządzania silnikiem
F4 – Nieużywany
F5 30A Spryskiwacze/wycieraczki przedniej szyby
F6 10 A Prawe światła postojowe
F7 10 A Lewe światła postojowe
F8 – Nieużywany
F9 10 A Sprzęgło sprężarki klimatyzacji
F10 15A Światła przeciwmgielne
F11 10 A Światło drogowe (prawe)
F12 10 A Światło drogowe (lewe)
F13 15A Światło mijania (lewe)
F14 15A Światło mijania (prawe)
F15 10 A System zarządzania silnikiem
F 16 10 A Żarówki cofania
F17 10 A System antywłamaniowy
F18 – Nieużywany
F19 – Nieużywany
F20 15A Pompa paliwowa
F21 15A System zapłonu
F22 15A System wtrysku
F23 – Nieużywany
F24 15A Wspomaganie kierownicy
Przekaźnik
R8 Przekaźnik tylnej szyby nagrzewnicy
R17 Przekaźnik wentylatora chłodzącego (-)
R18 Przekaźnik wentylatora chłodzącego (+)
R20 Przekaźnik układu zapłonowego

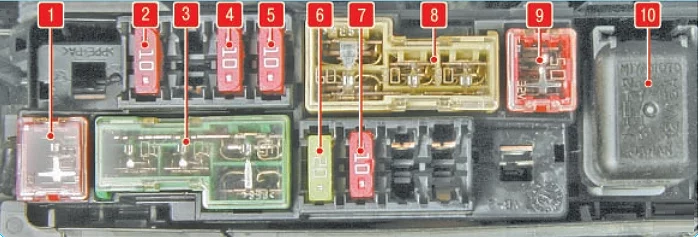

Skrzynka bezpieczników 2

Nissan Juke F15 (2010-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 50A ABS
2 10 A Sygnał stopu
3 40A Układ zapłonowy, elektryczne szyby, ABS
4 10 A Automatyczna skrzynia biegów
5 10 A Klakson, generator
6 20A System nagłośnienia
7 10 A Automatyczna skrzynia biegów
8 60A Elektryczne wspomaganie kierownicy
8 30A Spryskiwacz reflektorów
8 30A ABS
9 50A Wentylator chłodzący
10 Przekaźnik klaksonowy

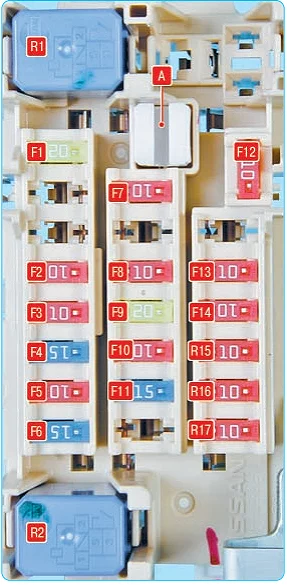

Skrzynka bezpieczników w przedziale pasażerskim Nissan Juke F15 (2010-2019)

Skrzynka bezpieczników znajduje się po stronie kierowcy na tablicy rozdzielczej, za pokrywą.

Nissan Juke F15 (2010-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 20A Gniazdko, zapalniczka, system audio, elektryczne lusterka
F2 10 A System nagłośnienia
F3 10 A Blok montażowy w komorze silnika
F4 15A Przekaźnik dmuchawy wentylatora powietrza
F5 10 A Klimatyzator
F6 15A Przekaźnik dmuchawy wentylatora powietrza
F7 10 A Dodatkowe wyposażenie
F8 10 A Klaster instrumentów
F9 20A Wyposażenie przyczepy
F10 10 A Oświetlenie wewnętrzne
F11 15A Ogrzewanie siedzenia
F12 10 A Ogrzewanie lusterek
F13 10 A Klaster instrumentów
F14 10 A Dodatkowe wyposażenie
F15 10 A Dodatkowe wyposażenie
F 16 10 A Podkładki
F17 10 A SRS
Przekaźnik
R1 Przekaźnik wyposażenia opcjonalnego
R2 Przekaźnik wentylatora dmuchawy

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
