Opel Zafira Life (2020-2023) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Opla Zafira Life z lat: 2020, 2021, 2022, 2023.

Opel Zafira Life to minivan klasy wyższej, który został wprowadzony na rynek w 2019 roku jako następca modelu Zafira C Tourer. Jest to 7- lub 8-osobowy pojazd, który oferuje przestronne wnętrze i wiele funkcjonalnych rozwiązań.

Opel Zafira Life została zaprojektowana z myślą o biznesie i rodzinach, które potrzebują dużo miejsca w samochodzie. Wnętrze oferuje nowoczesny design z wykorzystaniem wysokiej jakości materiałów oraz wygodne i przestronne fotele. Dodatkowo, samochód wyposażony jest w wiele funkcji, takich jak klimatyzacja automatyczna, system nawigacji satelitarnej, multimedia z ekranem dotykowym oraz wiele innych.

Pod maską Zafiry Life dostępne są różne silniki wysokoprężne o pojemności od 1.5 do 2.0 litrów, a także skrzynie biegów manualne lub automatyczne. W zależności od wersji wyposażenia, pojazd może mieć również systemy bezpieczeństwa i asystujące kierowcę, takie jak systemy ostrzegające przed kolizją, czujniki martwego pola, systemy utrzymywania pasa ruchu czy kamerę cofania.

Opel Zafira Life jest również dostępna w wersjach dedykowanych dla przewozów osób lub towarów, w zależności od potrzeb klienta. Podsumowując, Opel Zafira Life to nowoczesny i praktyczny minivan, który oferuje wygodę, bezpieczeństwo i wiele funkcjonalnych rozwiązań dla użytkowników.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części komory silnika.

Opel Zafira Life (2020-2023) - schematy bezpieczników i przekaźników

Numer
Opis
F12 Podgrzewane dysze spryskiwaczy
F14 Pompa spryskiwaczy szyby przedniej i tylnej
F15 Układ radaru przedniego;

Elektryczne wspomaganie układu kierowniczego.

F17 Wbudowany interfejs systemów
F19 Silnik wycieraczki przedniej szyby
F20 Pompa spryskiwaczy szyby przedniej i tylnej
F21 Pompa zmywaczy reflektorów
F22 Sygnał dźwiękowy
F23 Prawe światło drogowe
F24 Lewe światło drogowe

Skrzynka bezpieczników w desce rozdzielczej

Skrzynka bezpieczników znajduje się za pokrywą po lewej stronie deski rozdzielczej.

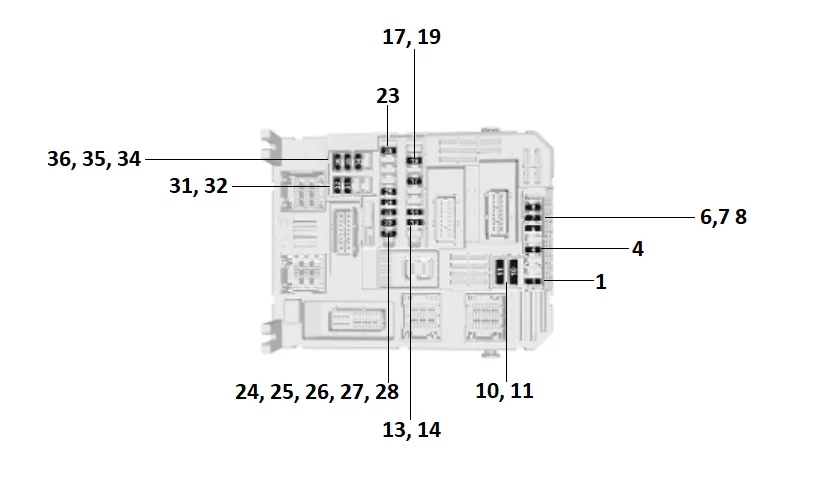

Wersja 1 (Eco)

Opel Zafira Life (2020-2023) - schematy bezpieczników i przekaźników

Numer
Opis
F1 Wyłącznik sprzęgła;

Wspomaganie układu kierowniczego.

F2 –
F3 –
F4 Sygnał dźwiękowy
F5 Pompa spryskiwaczy szyby przedniej i tylnej
F6 Pompa spryskiwaczy szyby przedniej i tylnej
F7 Tylne gniazdko zasilania
F8 Wycieraczki tylnej szyby
F9 –
F10 Centralny zamek
F11 Centralny zamek
F12 –
F13 Wyświetlacz na szybie przedniej;

Elementy sterujące układu ogrzewania, wentylacji i klimatyzacji;

Elementy sterujące systemu audionawigacyjnego;

Pokrętło zmiany biegów.

F14 Autoalarm;

Moduł telematyczny.

F15 –
F16 –
F17 Zestaw wskaźników
F18 –
F19 Elementy sterujące na kierownicy
F20 –
F21 Układ przeciwkradzieżowy lub układ elektronicznego kluczyka
F22 Kamera przednia;

Czujnik deszczu i światła.

F23 Lampka kontrolna pasa bezpieczeństwa
F24 Układ ułatwiający parkowanie;

System audio-nawigacyjny;

Kamera wsteczna.

F25 Poduszki powietrzne
F26 –
F27 –
F28 –
F29 System audio-nawigacyjny
F30 –
F31 System audio-nawigacyjny (+akumulatora)
F32 Przednie gniazdko zasilania
F33 –
F34 Lusterko wewnętrzne;

Układ monitorowania martwego pola widzenia;

Elementy sterujące lusterek drzwi.

F35 Podgrzewane dysze spryskiwaczy;

Poziomowanie reflektorów.

F36 Oświetlenie wnętrza;

Ładowarka latarki.

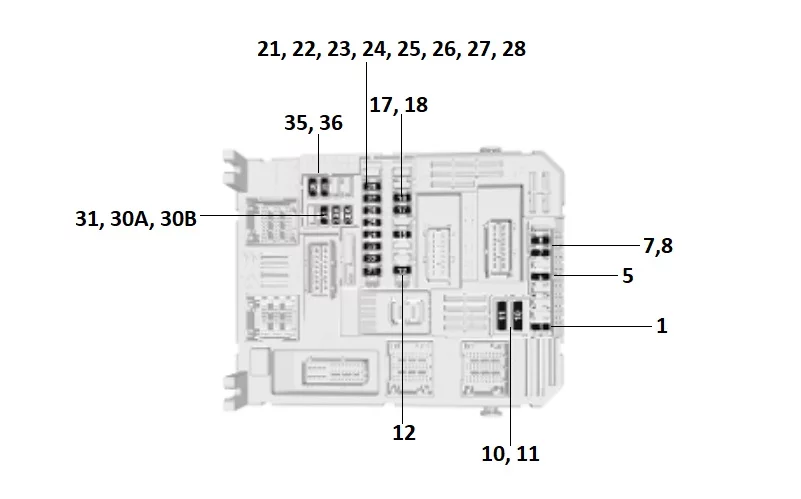

Wersja 2 (pełna)

Opel Zafira Life (2020-2023) - schematy bezpieczników i przekaźników

Numer
Opis
F1 Układ przeciwkradzieżowy lub układ elektronicznego kluczyka
F2 –
F3 –
F4 –
F5 Układ ułatwiający parkowanie;

System audio-nawigacyjny;

Kamera wsteczna.

F6 –
F7 Tylne elementy sterujące układu ogrzewania, wentylacji i klimatyzacji;

Wzmacniacz systemu audio.

F8 Wycieraczki tylnej szyby
F9 –
F10 Centralny zamek
F11 Centralny zamek
F12 Autoalarm
F13 –
F14 –
F15 –
F16 –
F17 Tylne gniazdko zasilania
F18 Moduł telematyczny
F19 –
F20 –
F21 Oświetlenie wnętrza;

Ładowarka latarki.

F22 Oświetlenie wnętrza;

Oświetlenie schowka w desce rozdzielczej

F23 Układ monitorowania martwego pola widzenia;

Elementy sterujące lusterek drzwi.

F24 Elementy sterujące na kierownicy
F25 Poziomowanie reflektorów
F26 Lampka kontrolna pasa bezpieczeństwa
F27 Kamera przednia;

Czujnik deszczu i światła.

F28 Wyświetlacz na szybie przedniej;

Przednie elementy sterujące układu ogrzewania, wentylacji i klimatyzacji;

Elementy sterujące systemu audionawigacyjnego;

Pokrętło zmiany biegów.

F29 –
F30 A lub B System audio (+akumulatora)
F31 Poduszka powietrzna
F32 –
F33 Przednie gniazdko zasilania
F34 –
F35 Zestaw wskaźników
F36 System audio-nawigacyjny

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
