Peugeot 306 (1997-1999) – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 306 z lat: 1997, 1998, 1999.
Peugeot 306 (1997-1999) to kompaktowy samochód produkowany przez francuską markę Peugeot. Oto kilka informacji na temat Peugeota 306 (1997-1999):
- Design: Peugeot 306 (1997-1999) posiada klasyczny i atrakcyjny design. Samochód ma harmonijne proporcje, wyraźnie zarysowane linie i eleganckie detale. Dostępne są różne wersje nadwozia, takie jak hatchback, sedan i kombi, dające możliwość wyboru zgodnie z preferencjami i potrzebami.
- Wnętrze: Wnętrze Peugeota 306 (1997-1999) zostało zaprojektowane z myślą o funkcjonalności i komforcie. Deska rozdzielcza jest przejrzysta i ergonomiczna, a materiały wykończeniowe są solidne. Samochód oferuje odpowiednią przestrzeń dla kierowcy i pasażerów, zapewniając wygodę podczas podróży.
- Silniki: Peugeot 306 (1997-1999) oferuje różne opcje silnikowe, w tym benzynowe i dieselowe. Silniki benzynowe charakteryzują się dobrą dynamiką i płynną jazdą, podczas gdy silniki dieselowe są ekonomiczne i oszczędne w eksploatacji. Wybór silnika zależy od indywidualnych preferencji i potrzeb użytkownika.
- Wyposażenie: Peugeot 306 (1997-1999) może być wyposażony w różne funkcje i wyposażenie, w zależności od wersji i pakietów. Dostępne mogą być takie elementy jak klimatyzacja, elektrycznie sterowane szyby i lusterka, systemy audio, centralny zamek, systemy bezpieczeństwa, takie jak ABS i poduszki powietrzne, oraz wiele innych opcji.
- Bezpieczeństwo: Peugeot 306 (1997-1999) został wyposażony w podstawowe systemy bezpieczeństwa, takie jak ABS i poduszki powietrzne (w niektórych wersjach). Ważne jest jednak zauważyć, że standardy bezpieczeństwa samochodów z tego okresu mogą być różne od obecnych standardów, dlatego zawsze należy zachować ostrożność podczas jazdy.
- Jazda: Peugeot 306 (1997-1999) oferuje przyjemne doświadczenie jazdy. Samochód jest zwrotny, łatwy w prowadzeniu i zapewnia komfortową podróż zarówno w mieście, jak i na dłuższe trasy. Precyzyjne układy kierownicze i dobrze wyważone zawieszenie przyczyniają się do stabilności i kontroli nad pojazdem.
Podsumowując, Peugeot 306 (1997-1999) to klasyczny ifunkcjonalny kompaktowy samochód, który oferuje atrakcyjny design, komfortowe wnętrze, różnorodne opcje silnikowe i podstawowe systemy bezpieczeństwa. Jest to samochód, który cieszył się popularnością w swoim czasie i nadal może być dobrym wyborem dla osób poszukujących prostego i niezawodnego pojazdu. Przed zakupem zaleca się dokładne sprawdzenie stanu i historii konkretnego egzemplarza, aby upewnić się, że spełnia oczekiwania i jest w dobrym stanie technicznym.
Sprawdzanie oraz wymiana bezpieczników
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Przedział pasażerski

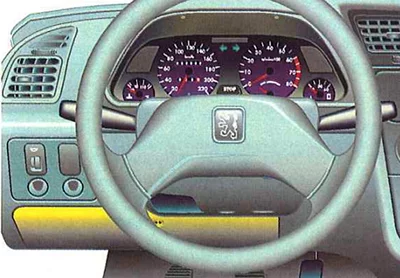

Znajduje się po lewej stronie kierowcy, pod tablicą rozdzielczą. Aby go otworzyć, przekręć śrubę o 1/4 obrotu.

Skrzynka bezpieczników, 30 bezpieczników i 13 bezpieczników w zależności od wyposażenia.

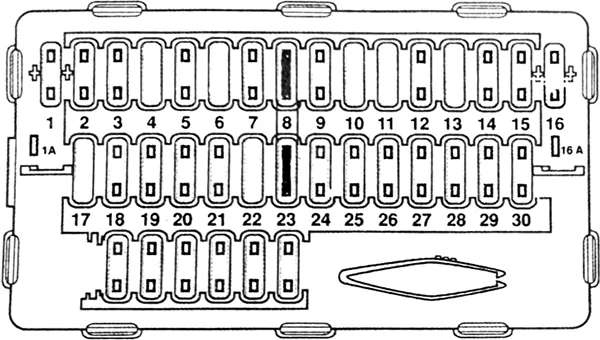

Skrzynka z 23/30 bezpiecznikami

| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 10 A | Radio samochodowe, z kluczem kontaktowym. |
| F1a | — | — |
| F2 | 5A | Świadkowie obrotomierza, wskaźnik poziomu paliwa, temperatura płynu chłodzącego silnik, elektroniczny system kluczyka zapłonu. |
| F3 | 15A | |
| F4 | 10 A | Przednie światła pozycyjne, prawe tylne światło pozycyjne. |
| F5 | 10 A | Włącznik podgrzewanej szyby tylnej, timer podgrzewanej szyby tylnej, wentylator klimatyzacji. |
| F6 | 10 A | Przednie światła przeciwmgielne. |
| F7 | 20 | Sterowanie oświetleniem, przekaźnik mocy świateł drogowych, możliwy alarm. |
| F8 | Most | Zworka, bezpieczniki zasilania F15 i F25. |
| F9 | 5A | Światło pozycyjne lewe tylne, oświetlenie tablicy rejestracyjnej. |
| F10 | 30A | Tylne szyby. |
| F11 | 30A | — |
| F12 | 20 | Światła cofania, skrzynka temperaturowa katalizatora, ABS, wyłącznik ciśnieniowy, przekaźnik sprężarki powietrza, zespół wentylatora, przekaźnik świateł drogowych i mijania. |
| F13 | — | — |
| F14 | 15A | Skrzynka sterownicza zamka drzwi. |
| F15 | 30A | Awaryjne światło ostrzegawcze, światło dachowe, elektroniczna skrzynka modułu silnika (CPU). |
| F 16 | 20 | Zapalniczka, bez klucza kontaktowego. |
| F16a | 20 | Zapalniczka, c / klucz kontaktowy. |
| F17 | 20 | — |
| F18 | 10 A | Tylne światła przeciwmgielne. |
| F19 | 10 A | Przełącznik sygnału awaryjnego, oświetlenie przełączników, oświetlenie zapalniczki, oświetlenie zegara, reostat oświetlenia tablicy przyrządów, oświetlenie sterowania klimatyzacją. |
| F20 | 30A | — |
| F21 | 25A | Termostat elektroniczny temperatury w przedziale pasażerskim, wyłącznik klimatyzacji, moduł sterujący wentylatorem powietrza ogrzewania. |
| F22 | 20 | Przekaźnik podnośnika tylnej szyby. |
| F23 | Most | Most. |
| F24 | 30A | Wycieraczki szyby przedniej, pompa wycieraczki szyby przedniej, wycieraczka szyby tylnej. |
| F25 | 5A | Zegar, pamięć radia samochodowego, oświetlenie bagażnika, deska rozdzielcza, możliwy alarm. |
| F26 | 20 | — |
| F27 | 30A | Ogrzewana tylna szyba. |
| F28 | 15A | Światła stopu, podnośnik szyby przedniej, podnośnik szyby tylnej, wskaźnik obciążenia, szyberdach, oświetlenie zegara, wycieraczka szyby tylnej. |
| F29 | 30A | Podnośnik szyby przedniej, szyberdach. |
| F30 | 15A | Kierunkowskaz, przednie światło kopuły, czytnik map, sekwencyjne podnoszenie szyb, elektryczne lusterka |

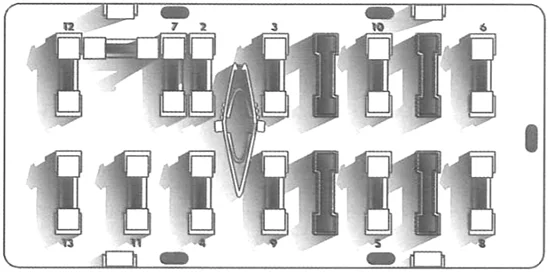

Skrzynka z 13 bezpiecznikami

| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 10 A | Dźwiękowe światła ostrzegawcze pozostają włączone, oświetlenie przełączników, oświetlenie zapalniczki, oświetlenie deski rozdzielczej. |
| F2 | 25A | Wentylator klimatyzacji. |
| F3 | 25A | Ogrzewana tylna szyba. |
| F4 | 15A | Kierunkowskaz wycieraczki tylnej szyby. |
| F5 | 30A | Podgrzewany minutnik. |
| F6 | 10 A | Elektroniczna centrala silnika (CPU), światła awaryjne. |
| F7 | 10 A | Światła cofania, lampki ostrzegawcze na desce rozdzielczej, wskaźnik poziomu paliwa. |
| F8 | 20 | Światło dachowe, zegar analogowy, pamięć radia samochodowego, oświetlenie deski rozdzielczej, oświetlenie bagażnika, zapalniczka, elektroniczny system kluczyków zapłonowych. |
| F9 | 30A | Światła stopu, wskaźnik ładowania, światło kopuły, brzęczyk, światła pozostają włączone, wycieraczki przedniej szyby, pompka spryskiwacza przedniej szyby, radio samochodowe. |
| F10 | 25A | Termostyk do rozruchu silnika wentylatora, klakson. |
| F11 | 5A | Tylne światła przeciwmgielne, włącznik świateł. |
| F12 | 7,5A | Światło pozycyjne prawe tylne. |
| F13 | 15A | Przednie światła pozycyjne, lewe tylne światło pozycyjne, oświetlenie tablicy rejestracyjnej. |

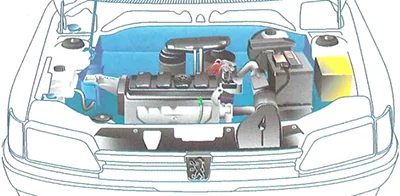

Komora silnika

| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | – | – |
| F2 | 40A | Grupa silników wentylatora. |
| F3 | 40A | Połączona grupa napędzana silnikiem. |
| F4 | – | – |
| F5 | – | – |
| F6 | 20 A | – |
| F7 | – | – |
| F8 | – | – |
| F9 | 15A | pompa paliwowa |
| F10 | – | – |
| F11 | 10 A | Sterowanie pompą paliwa, sonda lambda |
| F12 | 10 A | Lewe światło drogowe. |
| F13 | 10 A | Prawe światła drogowe. |
| F14 | 10 A | Lewe światło mijania. |
| F15 | 10 A | Prawe światło mijania. |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
