Peugeot 807 (2006) – schematy bezpieczników i przekaźników

Rocznik 2006
Zaktualizowano 9.07.2023
Peugeot 807 (2006) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota 807 z lat: 2006.

Peugeot 807 to duży samochód wielofunkcyjny (MPV) produkowany przez francuską markę Peugeot w latach 2002-2014. Jest to model, który oferuje przestronność, wszechstronność i wygodę dla pasażerów.

Pod względem wyglądu, Peugeot 807 ma prosty, ale elegancki design, typowy dla samochodów tego segmentu. Jego duża karoseria zapewnia przestronne wnętrze, które może pomieścić nawet do ośmiu osób, w zależności od konfiguracji siedzeń. Fotele są wygodne, a wysokiej jakości materiały wykończeniowe dodają mu wrażenia luksusu.

807 oferuje wiele możliwości konfiguracji przestrzeni pasażerskiej. Tylne siedzenia można składać lub całkowicie zdejmować, co pozwala na elastyczne dostosowanie samochodu do potrzeb przewozu osób lub ładunków. Dzięki temu samochód sprawdza się zarówno jako rodzinne auto na dłuższe podróże, jak i jako pojazd do przewozu towarów.

Pod względem wyposażenia, Peugeot 807 oferuje różne opcje, w zależności od wersji i rocznika produkcji. Może zawierać takie elementy jak klimatyzacja, systemy multimedialne, nawigację satelitarną czy systemy bezpieczeństwa, takie jak ABS i poduszki powietrzne.

Jeśli chodzi o napęd, Peugeot 807 był dostępny z różnymi silnikami benzynowymi i wysokoprężnymi, które zapewniały wystarczającą moc i oszczędność paliwa. Przeniesienie napędu odbywało się na przednie koła, a samochód był wyposażony w skrzynię biegów manualną lub automatyczną.

Podsumowując, Peugeot 807 to duży i przestronny samochód wielofunkcyjny, który zapewnia wygodę i elastyczność dla pasażerów. Jego możliwości konfiguracji wnętrza oraz solidne osiągi czynią go atrakcyjnym wyborem dla rodzin i osób potrzebujących dużego pojazdu do przewozu osób lub towarów.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

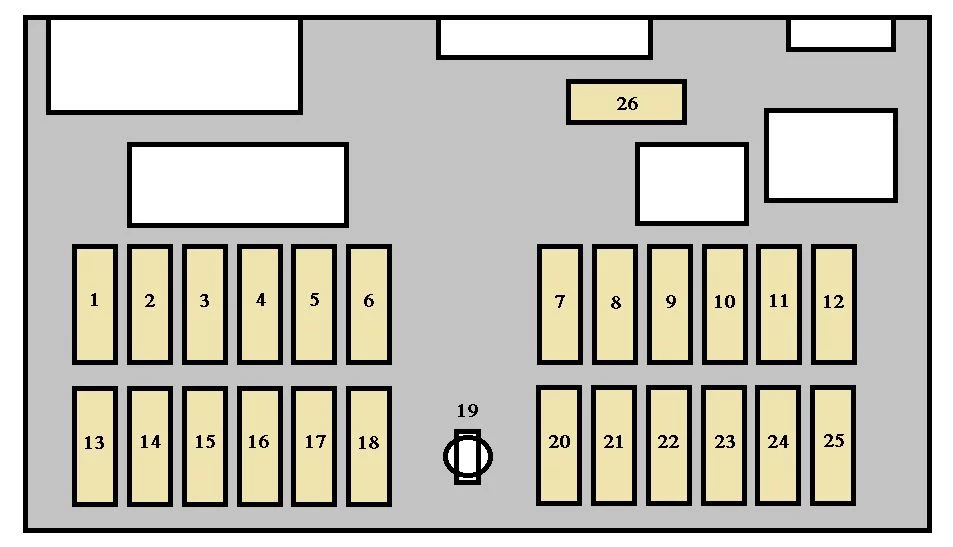

Skrzynka bezpieczników deski rozdzielczej

Pojazdy z kierownicą po lewej stronie: bezpieczniki znajdują się w dolnym schowku na desce rozdzielczej (po prawej stronie).

Pojazdy z kierownicą po prawej stronie: znajduje się pod deską rozdzielczą (po stronie kierowcy)

Peugeot 807 (2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Tylne światła przeciwmgielne.
2 15 A Wycieraczka tylnej szyby.
4 15 A Zasilanie funkcji przez wbudowany interfejs systemowy.
5 10 A Lewe światło hamowania.
7 20 A Czytniki map;

Zapalniczka;

Oświetlenie dolnego schowka pasażera;

Elektrochromatyczne lusterko wewnętrzne.
9 30 A Przednie szyby elektryczne;

Przedni szyberdach.
10 20 A Gniazdo diagnostyczne.
11 15 A Alarm;

Telematyka;

Sprzęt audio;

Ekrany wielofunkcyjne;

Elementy sterujące na kierownicy;

Emisja cząstek stałych
12 10 A Światła po prawej stronie;

Oświetlenie tablicy rejestracyjnej;

Oświetlenie klimatyzacji;

Światła dodatkowe.
14 30 A Centralny zamek;

Deadlocking.
15 30 A Tylne szyby.
16 5 A Zasilanie ECU poduszek powietrznych za pośrednictwem wbudowanego interfejsu systemowego.
17 15 A Prawe światło hamowania;

Dodatkowe światło hamowania;

Światła hamowania przyczepy.
18 10 A Zasilanie gniazda diagnostycznego;

Przełączniki pedału hamulca i sprzęgła;

Zasilanie urządzenia odcinającego siłownika bocznych drzwi przesuwnych z napędem.
19 40 A Bocznik PARC.
20 10 A Zasilanie sprzętu audio przez wbudowany interfejs systemowy.
22 10 A Światła lewe;

Światła boczne przyczepy.
23 15 A Syrena alarmowa;

ECU automatycznej skrzyni biegów.
24 15 A Zasilanie wspomagania parkowania tyłem przez wbudowany interfejs systemowy.
26 40 A Podgrzewana tylna szyba.

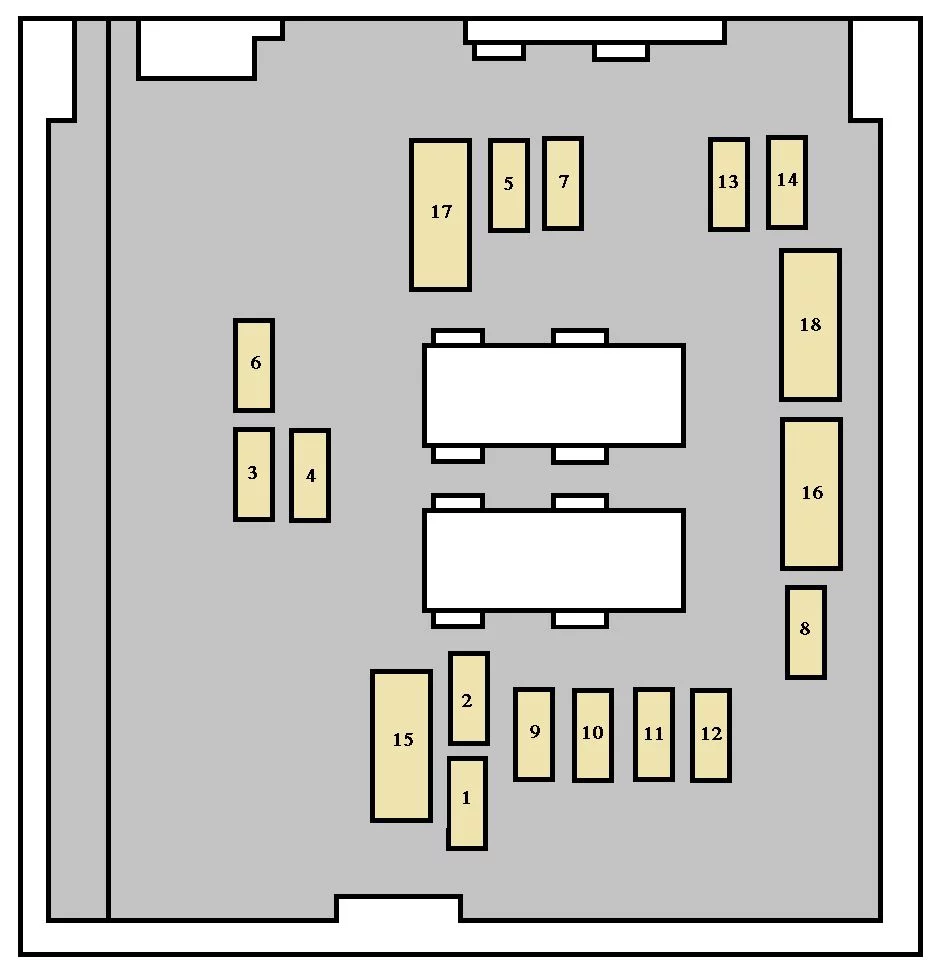

Komora silnika

Peugeot 807 (2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Przełącznik świateł cofania ręcznej skrzyni biegów;

Reflektory ksenonowe;

Sterowanie przekaźnikiem zespołu wentylatora;

Poziom płynu chłodzącego silnik;

Nagrzewnica oleju lub podgrzewacz wstępny (Diesel);

Czujnik prędkości pojazdu lub przepływomierz powietrza (Diesel).
2 15 A Pompa paliwa;

Zawory elektromagnetyczne recyrkulacji spalin i regulacji ciśnienia turbo (Diesel).
3 10 A ABS ECU lub ESP ECU.
4 10 A Dodatnie zasilanie skrzynki bezpieczników silnika.
5 10 A Nieużywany lub wtryskiwacz filtra cząstek stałych (Diesel);

ECU filtra cząstek stałych (Diesel).
6 15 A Przednie światła przeciwmgielne.
7 20 A Pompa spryskiwacza reflektorów.
8 20 A Zasilanie przez skrzynkę bezpieczników silnika;

Sterowanie przekaźnikiem zespołu wentylatora (Diesel);

Regulacja wysokiego ciśnienia oleju napędowego i zawory elektromagnetyczne recyrkulacji spalin (Diesel)
9 15 A Przekaźnik świateł mijania (pojazd niewyposażony tylko w reflektory ksenonowe);

Regulator wysokości reflektorów.
10 15 A Przekaźnik świateł mijania (pojazd niewyposażony tylko w reflektory ksenonowe).
11 10 A Reflektor świateł drogowych lewy.
12 10 A Prawy reflektor świateł drogowych.
13 15 A Klakson.
14 10 A Pompy spryskiwaczy przedniej i tylnej szyby.
15 30 A Sonda lambda;

Wtryskiwacze;

Cewka zapłonowa;

Elektrozawory kanistra, dystrybucji i recyrkulacji spalin (benzyna);

Elektrozawór pompy wtryskowej (Diesel).
16 30 A Nieużywana lub Pompa powietrza (benzyna).
17 30 A Wycieraczki przedniej szyby.
18 40 A Dodatkowe dmuchawy.
1* 50 A Zespół wentylatora (duża prędkość).
2* 50 A ABS ECU lub ESP ECU.
3* 30 A Nieużywany lub elektrozawór ESP lub Dodatkowe ogrzewanie (Diesel).
4* 60 A Zasilanie interfejsu systemów wbudowanych 1.
5* 70 A Zasilanie interfejsu systemów wbudowanych 2.
6* 30 A Zespół wentylatora (wolna prędkość).
7* 40 A Elektroniczny immobilizer silnika.
8* 50 A Dmuchawy do klimatyzacji.
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace muszą być wykonane przez ASO PEUGEOT.

Bezpieczniki na akumulatorze

Bezpieczniki znajdują się w komorze akumulatora, umieszczonej pod podłogą przed siedzeniem po prawej stronie.

Peugeot 807 (2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 * 40 A Drzwi boczne rozsuwane elektrycznie prawe.
2 * 40 A Drzwi boczne przesuwne elektrycznie lewe.
3 * 40 A Nieużywane lub przyłącze przyczepy.
4 * 30 A Nieużywane lub Dodatkowe ogrzewanie (Diesel).
29 – Nie używany.
30 10 A Prawy reflektor mijania (pojazd nie jest wyposażony tylko w reflektory ksenonowe).
31 10 A Reflektor mijania z lewej strony (pojazd nie jest wyposażony tylko w reflektory ksenonowe).
32 25 A Elektryczny fotel kierowcy.
33 25 A Fotel pasażera sterowany elektrycznie.
34 20 A Szyberdach w trzecim rzędzie.
35 20 A Okno dachowe drugiego rzędu.
36 10 A Podgrzewany fotel pasażera.
37 10 A Podgrzewany fotel kierowcy.
38 15 A Elektryczna blokada dziecięca.
39 20 A Gniazdo akcesoriów 12 V trzeciego rzędu.
40 20 A Gniazdo akcesoriów 12 V drugiego rzędu.
* Bezpieczniki maxi zapewniają dodatkową ochronę instalacji elektrycznych. Wszelkie prace muszą być wykonane przez ASO PEUGEOT.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
