Peugeot Partner III (2018-2023) – schematy bezpieczników i przekaźników

Rocznik 2018-2023
Zaktualizowano 11.07.2023
Peugeot Partner III (2018-2023) — schemat bezpieczników i przekaźników
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Peugeota Partner III z lat: 2018, 2019, 2020, 2021, 2022, 2023.

Peugeot Partner III to trzecia generacja popularnego samochodu dostawczego Peugeot Partner, który został wprowadzony na rynek w 2018 roku. Oto kilka informacji na temat Peugeot Partner III:

  1. Design: Peugeot Partner III ma nowoczesny i dynamiczny design, który odzwierciedla nowe kierunki stylistyczne marki Peugeot. Charakteryzuje się opływowymi liniami, agresywnie wyglądającymi reflektorami i charakterystycznym przodem marki.
  2. Warianty nadwozia: Partner III jest dostępny w różnych wariantach nadwozia, w tym jako furgon, kombi i platforma pod zabudowę. Wersja furgonowa oferuje przestronną przestrzeń ładunkową, a wersja kombi może pomieścić zarówno pasażerów, jak i bagaż.
  3. Przestronność i funkcjonalność: Partner III oferuje przestronne i praktyczne wnętrze, które zostało zaprojektowane z myślą o wygodzie i funkcjonalności. Wyposażony jest w praktyczne schowki, udogodnienia i elastyczne opcje konfiguracji siedzeń, aby dostosować przestrzeń do różnych potrzeb.
  4. Technologia i innowacje: Partner III wprowadza szereg nowoczesnych technologii i innowacji. Może zawierać systemy multimedialne z ekranami dotykowymi, nawigację satelitarną, systemy asystujące kierowcy, takie jak systemy bezpieczeństwa i asystent parkowania, a także wiele innych funkcji ułatwiających codzienną pracę.
  5. Efektywność paliwowa: Partner III oferuje różne silniki, w tym benzynowe, wysokoprężne i wersje elektryczne. Warianty elektryczne, takie jak Peugeot e-Partner, są przyjazne dla środowiska i oferują zerowe emisje spalin.
  6. Praktyczność i wszechstronność: Partner III utrzymuje długotrwałą reputację Peugeot jako praktycznego i wszechstronnego samochodu dostawczego. Dzięki swojej funkcjonalności, przestronności i dostępności różnych opcji wyposażenia może sprostać różnym potrzebom przedsiębiorców i użytkowników prywatnych.

Peugeot Partner III jest doceniany za nowoczesny design, innowacyjne rozwiązania technologiczne, efektywność paliwową oraz przestronność i wszechstronność. Jest to samochód dostawczy, który łączy komfort jazdy z praktycznymi rozwiązaniami dla różnych branż i zastosowań.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

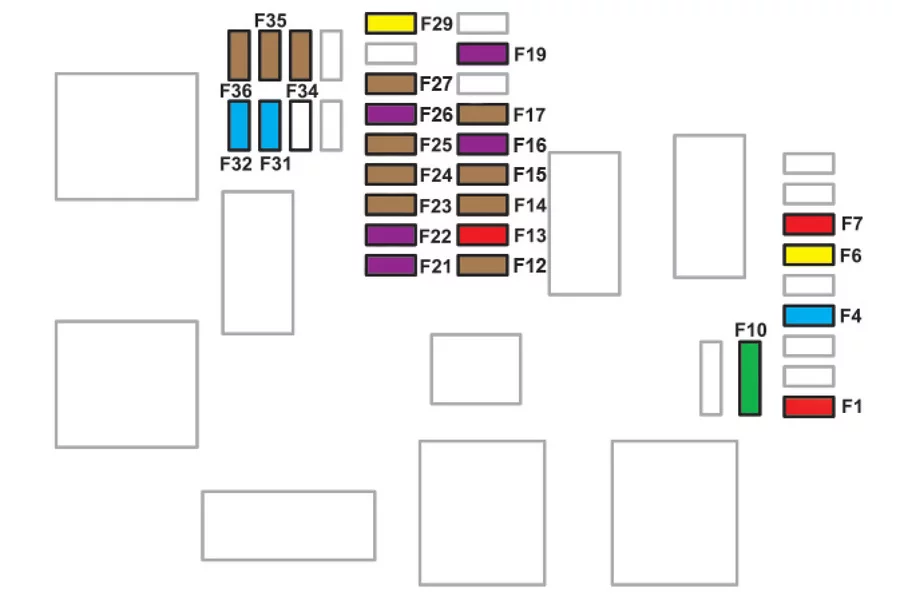

Bezpieczniki w desce rozdzielczej

Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).

Bezpieczniki opisane poniżej zmieniają się w zależności od wyposażenia samochodu.

Peugeot Partner III (2018-2023) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

F1

10

Bezprzewodowa ładowarka smartfona;

Elektrochromatyczne lusterko wsteczne.

F4

15

Sygnał dźwiękowy.

F6

20

Pompa spryskiwacza szyb.

F7

10

Gniazdo 12 V (tył).

F10

30

Moduł elektrycznego zabezpieczenia przed otwarciem drzwi od wewnątrz.

F13

10

Elementy sterowania układami telematycznymi i radiem.

F14

5

Alarm;

Wskaźnik przeciążenia;

Zaawansowany moduł telematyczny.

F19

3

Moduł haka holowniczego.

F22

3

Ekran układu Surround Rear Vision.

F23

5

Podstawowy moduł haka holowniczego.

F27

5

Ogrzewanie dodatkowe.

F29

20

Radio;

Ekran dotykowy.

F32

15

Gniazdo 12 V (przód).

F34

5

Elementy sterowania lusterkami.

F36

5

Gniazdo USB.

Bezpieczniki w komorze silnika

Skrzynka bezpieczników znajduje się w komorze silnika, w pobliżu akumulatora.

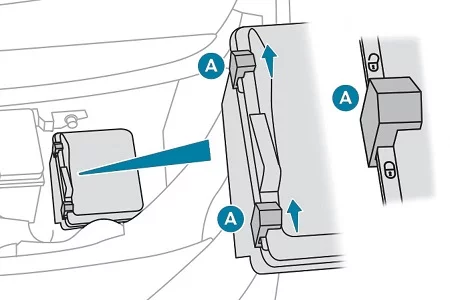

Dostęp do bezpieczników

Peugeot Partner III (2018-2023) - schematy bezpieczników i przekaźników

  • Odblokować dwa zaczepy A.
  • Zdjąć pokrywę.
  • Wymienić bezpiecznik.
  • Po wymianie zamknąć starannie pokrywę, następnie zablokować dwa zaczepy A, aby zapewnić szczelność skrzynki bezpieczników.

Peugeot Partner III (2018-2023) - schematy bezpieczników i przekaźników

Numer

Ampery [A]

Opis

F16

15

Przednie światło przeciwmgłowe.

F18

10

Światło drogowe prawe.

F19

10

Światło drogowe lewe.

F29

40

Wycieraczki przedniej szyby.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
