Saab 9-5 (2006-2009) – schematy bezpieczników i przekaźników
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Saaba 9-5 z lat: 2006, 2007, 2008, 2009.
Sprawdzanie oraz wymiana bezpieczników Saab 9-5 (2006-2009)
Pamiętaj o tym przed wymianą bezpiecznika w Saab 9-5 (2006-2009)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

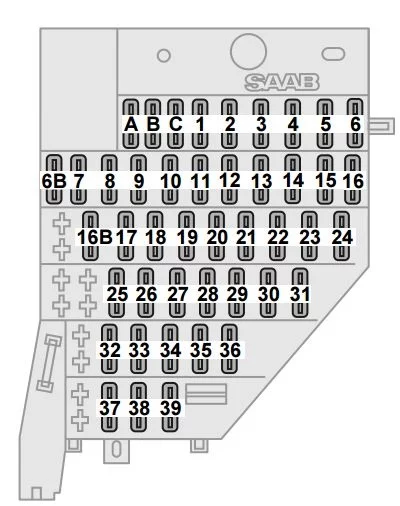

Panel przyrządów Saab 9-5 (2006-2009)
Skrzynka bezpieczników znajduje się za pokrywą po stronie kierowcy na tablicy rozdzielczej.
Panel przekaźników znajduje się pod deską rozdzielczą.
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 30 | Światła przyczepy |
| B | 10 | Automatyczna skrzynia |
| C | 7,5 | Elektryczne lusterka boczne;
DICE: ręczna regulacja długości światła. |
| 1 | 15 | Światła stopu;
Blokada zmiany biegów hamulca postojowego (samochody z automatyczną skrzynią biegów). |
| 2 | 15 | Światła cofania |
| 3 | 10 | Światła postojowe i tylne, lewe |
| 4 | 10 | Światła postojowe i tylne, prawe |
| 5 | 7,5 | „DICE/TWICE” |
| 6 | 30 | Elektryczne szyby prawe;
Ładowanie przyczepy |
| 6B | 7,5 | Światła hamowania przyczepy |
| 7 | 10 | Wtryskiwacze silnika |
| 8 | 15 | Oświetlenie bagażnika;
Blokada bagażnika; Oświetlenie drzwi; Asystent parkowania; SID |
| 9 | 15 | System nagłośnieniowy;
Zmieniarka CD. |
| 10 | 15 | Ogrzewanie tylnych siedzeń;
Odbiornik zdalnego sterowania z szyberdachem |
| 11 | 30 | Fotel pasażera regulowany elektrycznie |
| 12 | 7,5 | Automatyczna skrzynia biegów |
| 13 | 20 | System audio;
Wzmacniacz. |
| 14 | 30 | Układ zapłonowy, silnik |
| 15 | 20 | Pompa paliwowa |
| 16 | 20 | DICE (kierunkowskazy) |
| 16B | — | OnStar |
| 17 | 20 | System zarządzania silnikiem;
Główny instrument; „DICE/TWICE” |
| 18 | 40 | Ogrzewanie lusterek drzwiowych;
Ogrzewanie tylnej szyby. |
| 19 | 10 | OnStar;
Telematyka. |
| 20 | 15 | ACC;
Oświetlenie wewnętrzne; Tylne światło przeciwmgielne; Migacz świateł drogowych. |
| 21 | 10 | System nagłośnieniowy;
Lusterko wsteczne; Czujnik kąta obciążenia ; Nawigacja; Tempomat. |
| 22 | 40 | Wentylator wewnętrzny |
| 23 | 15 | Centralny zamek;
Nawigacja ; Pamięć lusterek zewnętrznych. |
| 24 | 20 | Główny włącznik światła |
| 25 | 30 | Fotel kierowcy regulowany elektrycznie |
| 26 | 7,5 | Pamięć fotela kierowcy;
Pamięć lusterka; Asystent parkowania; Szyberdach; Przypomnienie o pasie bezpieczeństwa; ACC/ |
| 27 | 10 | System zarządzania silnikiem;
Identyfikator SID; Główny instrument. |
| 28 | 7,5 | Poduszka powietrzna |
| 29 | 7,5 | ABS/ESP |
| 30 | 7,5 | Rozrusznik;
Moduł sterowania skrzynią biegów (samochody z automatyczną skrzynią biegów) |
| 31 | 7,5 | Tempomat;
Zawór wody; Światła przeciwmgielne przednie; Czujnik deszczu. |
| 32 | — | — |
| 33 | 7,5 | Przełącznik kierunkowskazów |
| 34 | 30 | Gniazdo 12 V (zapalniczka) przód/tył |
| 35 | 15 | Światła do jazdy dziennej |
| 36 | 30 | Elektryczne szyby, lewe |
| 37 | 30 | Wycieraczki |
| 38 | 30 | Ogrzewanie elektryczne, przednie fotele |
| 39 | 20 | Elektromagnes Limp-home |
Panel przekaźników Saab 9-5 (2006-2009)
| Numer | Opis |
|---|---|
| A | — |
| b | Elektryczne ogrzewanie tylnej kanapy |
| C1 | — |
| C2 | — |
| D | — |
| E | Przekaźnik główny (system zarządzania silnikiem) |
| F | — |
| g | Pompa paliwowa |
| h | Stacyjka |
| i | Ogrzewanie tylnej szyby i lusterek bocznych |
| J | — |
| K | Przekaźnik rozrusznika |
| L1 | Funkcja trybu awaryjnego |
| L2 | — |
Skrzynka bezpieczników w komorze silnika Saab 9-5 (2006-2009)
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 40 | Wentylator chłodnicy, wysoka prędkość |
| 2 | 40 | ABS/ESP |
| 3 | 30 | ABS/ESP |
| 4 | 7,5 | Czujnik kąta obciążenia (samochody z reflektorami ksenonowymi) |
| 5 | 15 | Podgrzewacz |
| 6 | 10 | Klimatyzacja;
Syrena alarmu samochodowego. |
| 7 | 15 | Test żarówki |
| 8 | — | — |
| 9 | 20 | Spryskiwacze reflektorów |
| 10 | 15 | Reflektor świateł drogowych, lewy |
| 11 | 15 | Reflektor świateł mijania lewy |
| 12 | 15 | Reflektor świateł drogowych, prawy |
| 13 | 15 | Reflektor świateł mijania, prawy |
| 14 | 30 | Wentylator chłodnicy, wysoka prędkość |
| 15 | 15 | Światła przeciwmgielne (przedni spoiler) |
| 16 | 30 | Wycieraczka tylna |
| 17 | 15 | Klakson |
| 18 | — | — |
| Przekaźniki: | ||
| 1 | Test żarówki;
Reflektor; Migacz świateł drogowych |
|
| 2 | Spryskiwacz reflektorów | |
| 3 | Przednie światła przeciwmgielne | |
| 4 | Wycieraczka tylna (9-5 SportWagon) | |
| 5 | — | |
| 6 | — | |
| 7 | Czujnik deszczu | |
| 8 | Wentylator chłodnicy, niska prędkość | |
| 9 | Wentylator chłodnicy, wysoka prędkość | |
| 10 | Sprężarka klimatyzacji | |
| 11 | Wentylator chłodnicy, wysoka prędkość, prawy wentylator | |
| 12 | Klakson | |
| 13 | Dodatkowe światła (akcesoria) | |
| 14 | Reflektor świateł drogowych | |
| 15 | Reflektor świateł mijania | |
| 16 | — | |
| 17 | Wycieraczki |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
