Skoda Citigo iV (2019) – schematy bezpieczników i przekaźników

Rocznik 2019

Zaktualizowano 11.05.2023

Skoda Citigo iV (2019) — schemat bezpieczników i przekaźników — Foto: Wikipedia · CC BY-SA

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Skody Citigo iV z lat: 2019.

Skoda Citigo iV to wersja elektryczna popularnego modelu miejskiego, która została wprowadzona na rynek w 2019 roku. To samochód o całkowicie zerowej emisji spalin, co przekłada się na niskie koszty eksploatacji i korzystny wpływ na środowisko.

Pod względem wyglądu, Skoda Citigo iV wyróżnia się delikatnymi zmianami w stylizacji zewnętrznej, które pozwalają odróżnić ją od wersji z napędem spalinowym. Wnętrze samochodu jest wygodne i przestronne, a deska rozdzielcza została zaprojektowana w nowoczesnym stylu, z intuicyjnym i czytelnym systemem multimedialnym.

Citigo iV jest wyposażony w silnik elektryczny o mocy 61 kW (82 KM) i momentu obrotowym wynoszącym 212 Nm, który pozwala na płynną i dynamiczną jazdę w mieście. Samochód jest napędzany przez baterię litowo-jonową o pojemności 36,8 kWh, co pozwala na zasięg około 260 km na jednym ładowaniu. Czas ładowania baterii wynosi około 4 godzin przy użyciu standardowego ładowania AC, a około 1 godziny przy szybkim ładowaniu DC.

Skoda Citigo iV oferuje również wiele funkcji i systemów bezpieczeństwa, w tym systemy ABS, ESP, poduszki powietrzne, system monitorowania ciśnienia w oponach oraz aktywne zagłówki. W zależności od wersji wyposażenia, auto może być również wyposażone w systemy takie jak klimatyzacja automatyczna, podgrzewane fotele, system nawigacji czy asystent parkowania.

Podsumowując, Skoda Citigo iV to nowoczesny i przyjazny dla środowiska samochód, który jest idealny dla miasta. Dzięki zerowej emisji spalin, niskim kosztom eksploatacji oraz atrakcyjnemu wyposażeniu, stanowi dobry wybór dla osób szukających ekologicznego samochodu miejskiego.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

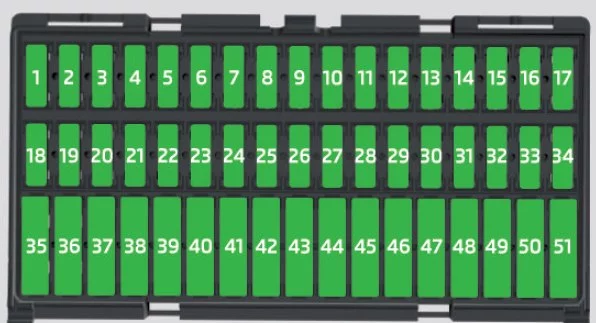

Skrzynka bezpieczników pod deską rozdzielczą

Bezpieczniki znajdują się pod kierownicą pod spodem deski rozdzielczej.

Skoda Citigo iV (2019) - schematy bezpieczników i przekaźników

Numer	Opis
1	Zestaw wskaźników, system zarządzania silnikiem
2	Akumulator wysokiego napięcia, połączenie diagnostyczne, klimatyzacja
3	Zapasowy
4	Zapasowy
5	Dźwignia sterująca pod kierownicą (tempomat, światła), pokładowy system kontroli zasilania
6	Elektryczna regulacja lusterek zewnętrznych, włącznik świateł, światła
7	układ sterowania silnika
8	Ładowanie akumulatora wysokiego napięcia, dźwigni zmiany biegów, wzmacniacza hamulca, układu sterowania napędem
9	Poduszki powietrzne, stacyjka do wyłączania poduszki powietrznej pasażera
10	Układ pomocy w parkowaniu
11	Kamera przednia do systemów wspomagających
12	Zapasowy
13	Zapasowy
14	wycieraczka szyby tylnej
15	Włącznik świateł
16	Wspomaganie kierownicy, blokada zapłonu
17	Dźwignia sterująca pod kierownicą (wycieraczki, spryskiwacze przedniej szyby)
18	Ładowanie akumulatora wysokiego napięcia
19	Zapasowy
20	ESC, dźwignia obsługowa pod kierownicą
21	Zapasowy
22	Zapasowy
23	układ sterowania silnika
24	Dźwignia obsługowa pod kierownicą (światła drogowe)
25	spryskiwacze szyby przedniej i tylnej
26	Zestaw wskaźników, przekaźnik główny
27	oświetlenie wnętrza
28	Złącze diagnostyczne
29	Komponenty elektroniczne
30	ogrzewanie lusterek zewnętrznych
31	Wentylator chłodnicy
32	Kierunkowskazy i światło hamowania, światła do jazdy dziennej
33	Zapasowy
34	Zapasowy
35	Zapasowy
36	gniazdo 12 V
37	Zapasowy
38	urządzenie Infotainment
39	Zapasowy
40	układ sterowania silnika
41	Centralne ryglowanie
42	Pompy wody
43	Ogrzewanie siedzenia z przodu, podzespoły elektryczne
44	Akumulator wysokiego napięcia
45	Włącznik świateł
46	ogrzewanie szyby tylnej
47	Elektryczne szyby po stronie pasażera
48	sygnał dźwiękowy
49	wycieraczki przednie
50	Światło cofania, światła mijania
51	Elektryczne podnoszenie szyb po stronie kierowcy

Skrzynka bezpieczników w desce rozdzielczej

W pojazdach z systemem START-STOP bezpieczniki znajdują się po lewej stronie deski rozdzielczej za osłoną.

Numer	Opis
1	Elektronika systemu informacyjnego
2	Układ hamulcowy
3	Blokada wyjęcia kluczyka ze stacyjki
4	Ogrzewanie
5	Klimatyzacja
6	Wyłączenie serwisowe systemu napięcia
7	Klimatyzacja
8	Ładowanie akumulatora wysokiego napięcia, dźwigni zmiany biegów, czujnika deszczu do świateł
9	Reflektor przedni
10	Reflektor przedni
11	Ogrzewanie szyby przedniej
12	Ogrzewanie szyby przedniej

Skrzynka bezpiecznikowa w komorze silnika

Skoda Citigo iV (2019) - schematy bezpieczników i przekaźników

Numer	Opis
1	ESC
2	Urządzenie wspomagania hamulców
3	dźwignia obsługowa pod kierownicą
4	ESC
5	moduł danych akumulatora
6	Stacyjka, Start

Wymiana — 4 kroki

~5 min

1

Wyłącz zapłon

Wyjmij kluczyk, odczekaj 30 sekund.
2

Otwórz skrzynkę bezpieczników

Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
3

Wyjmij bezpiecznik plastikową pincetą

Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
4

Włóż nowy o tej samej wartości

Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
